64'er extra

Ein Extra-Service der 64’er-Redaktion

Mit dem 64’er Extra stellen wir Ihnen einen neuen Service der 64’er-Redaktion vor: Zwei Extra-Seiten zum Heraustrennen und Sammeln in jeder Ausgabe. Um Mißverständnissen vorzubeugen: Das 64’er-Extra ist kein Kurs und kein Computer-Lehrgang, sondern ein Nachschlagewerk für all diejenigen, die ihren C 64 selbst programmieren.

In lockerer Folge wird das 64’er Extra Ihnen zukünftig geballte Informationen übersichtlich präsentieren. Die Extra-Seiten sind zum Heraustrennen und Sammeln konzipiert, und davon sollten Sie auch regen Gebrauch machen. Wir haben die Extra-Seiten bewußt flexibel gestaltet, damit Sie das 64’er Extra in der Ihnen am sinnvollsten erscheinenden Form archivieren können:

Sie können die Doppelseite komplett als Poster über Ihren Arbeitstisch an die Wand hängen, Sie können das Extra aber auch einmal in der Mitte falten und in einer Klarsichthülle unterbringen — griffbereit neben Ihrem Computer. Natürlich können Sie die Extra-Seiten aber auch lochen, abheften, archivieren — auf jeden Fall aber sollten Sie die Extras sammeln, denn mit der Zeit bekommen Sie so ein einzigartiges Archiv über Ihren Commodore zusammen.

Das 64'er Extra bringt in dieser ersten Ausgabe eine geordnete Übersicht über den Befehlssatz des 6502/6510-Prozessors. Damit hat es jetzt endlich ein Ende mit dem Blättern in Assembler- und Maschinensprache-Handbüchern. Trennen Sie die beiden Seiten aus dem 64’er-Magazin heraus, und schon haben Sie alle für den Maschinensprache-Programmierer wichtigen Daten auf einen Blick parat.

Für die nächsten Extra-Ausgaben sind unter anderem folgende Themen vorgesehen:

Sprites und Grafik
nützliche PEEKs und POKEs
der VIC II-Chip
die Kernal-Routinen
der SID-Chip
die Zero Page
die 1541-Floppy
Spiele-POKEs
CIAs und User-Port
Forth
Pascal
Comal
Drucker-Vergleichstabelle
Simons Basic
… und vieles andere mehr.

Natürlich werden wir auch andere Commodore-Computer, beispielsweise den neuen C 128, in gebührender Form berücksichtigen. Sie sehen schon, mit dem 64’er Extra bekommen Sie im Laufe der Zeit eine Spezial-Bibliothek über Ihren Computer, mit der sich sinnvoll arbeiten läßt.

Selbstverständlich sind wir auch an Ihrer Meinung interessiert, denn das 64’er-Magazin ist die Computer-Zeitschrift zum Mitmachen. Wenn Sie Themenvorschläge für das 64’er Extra haben oder Ideen zur Gestaltung, dann schreiben Sie uns doch einfach mal eine Mitmachkarte. Sie können sicher sein, daß jeder Hinweis aufmerksam gelesen und ausgewertet wird.

(ev)

Arithmetisch-Logische Befehle und Speicherzugriff

Der 6502/6510-Befehlssatz auf einen Blick

64’er Extra 1

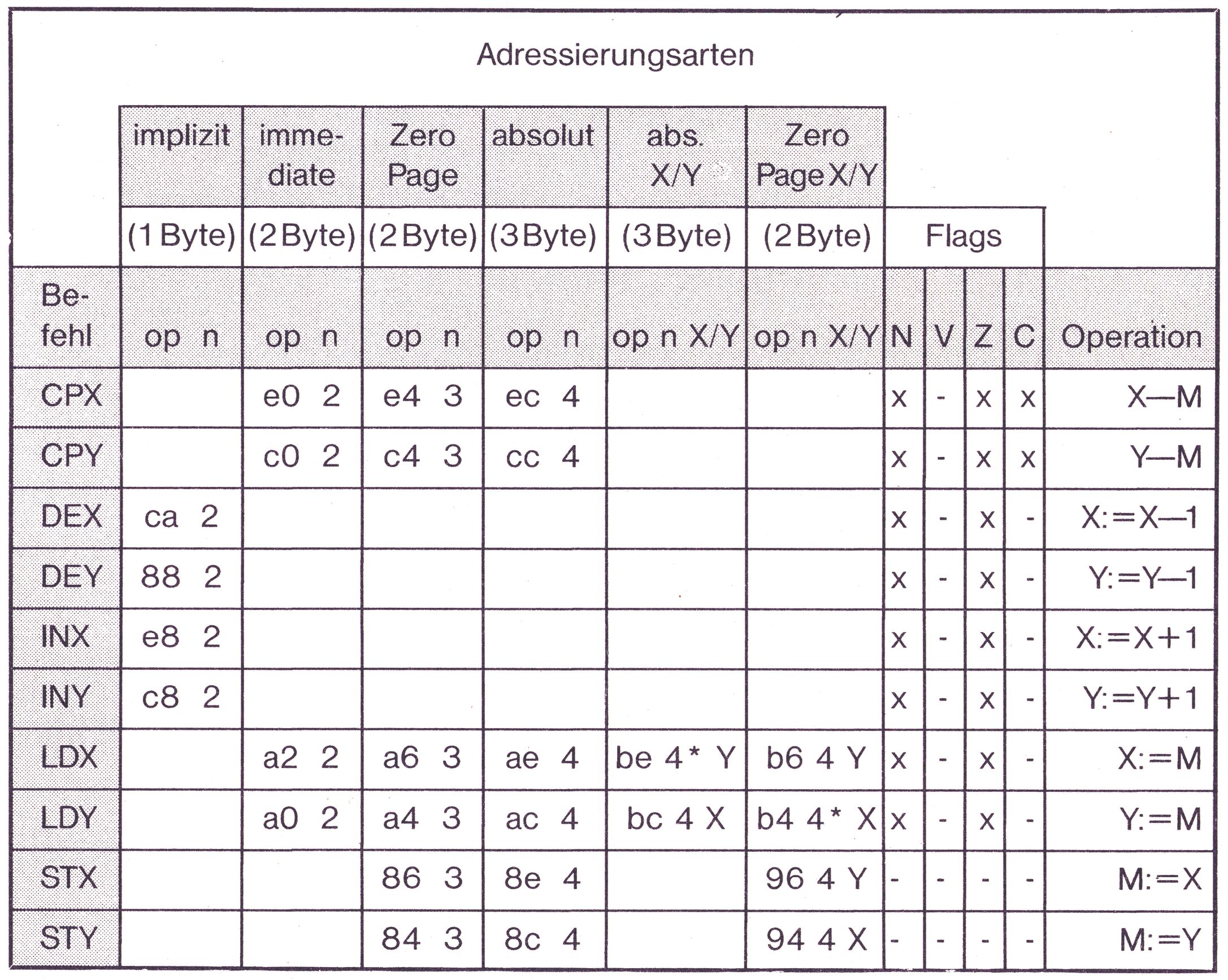

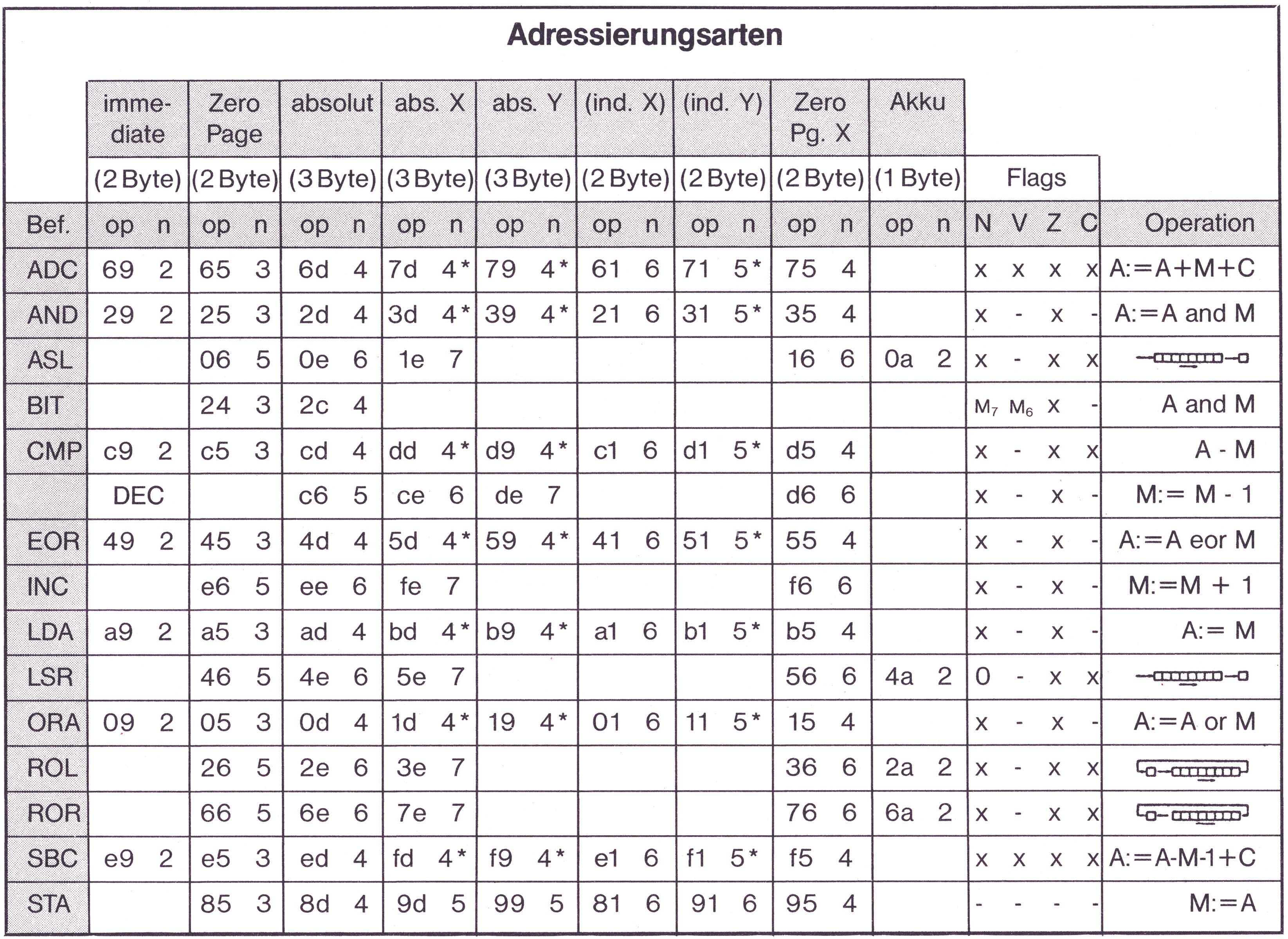

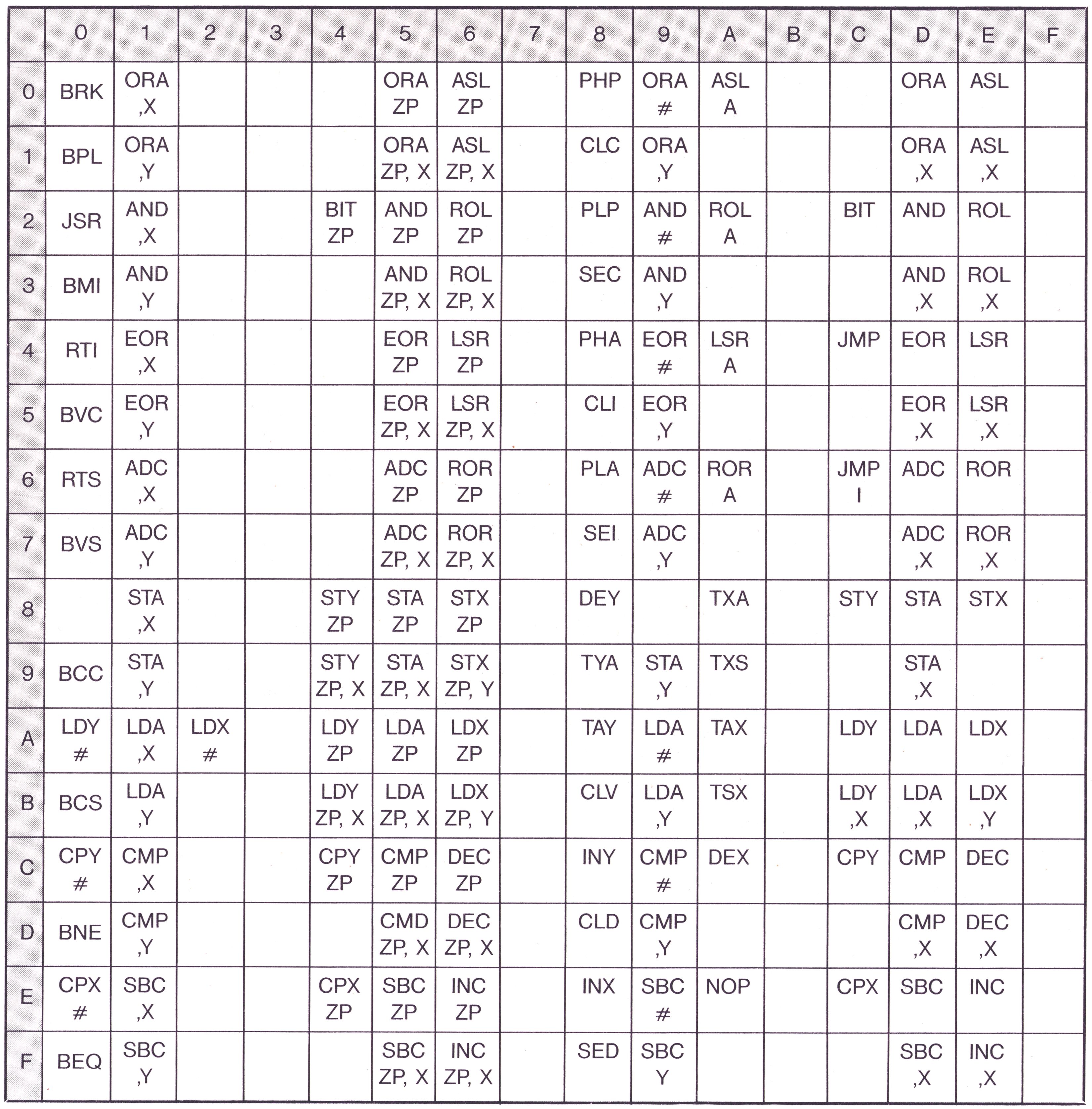

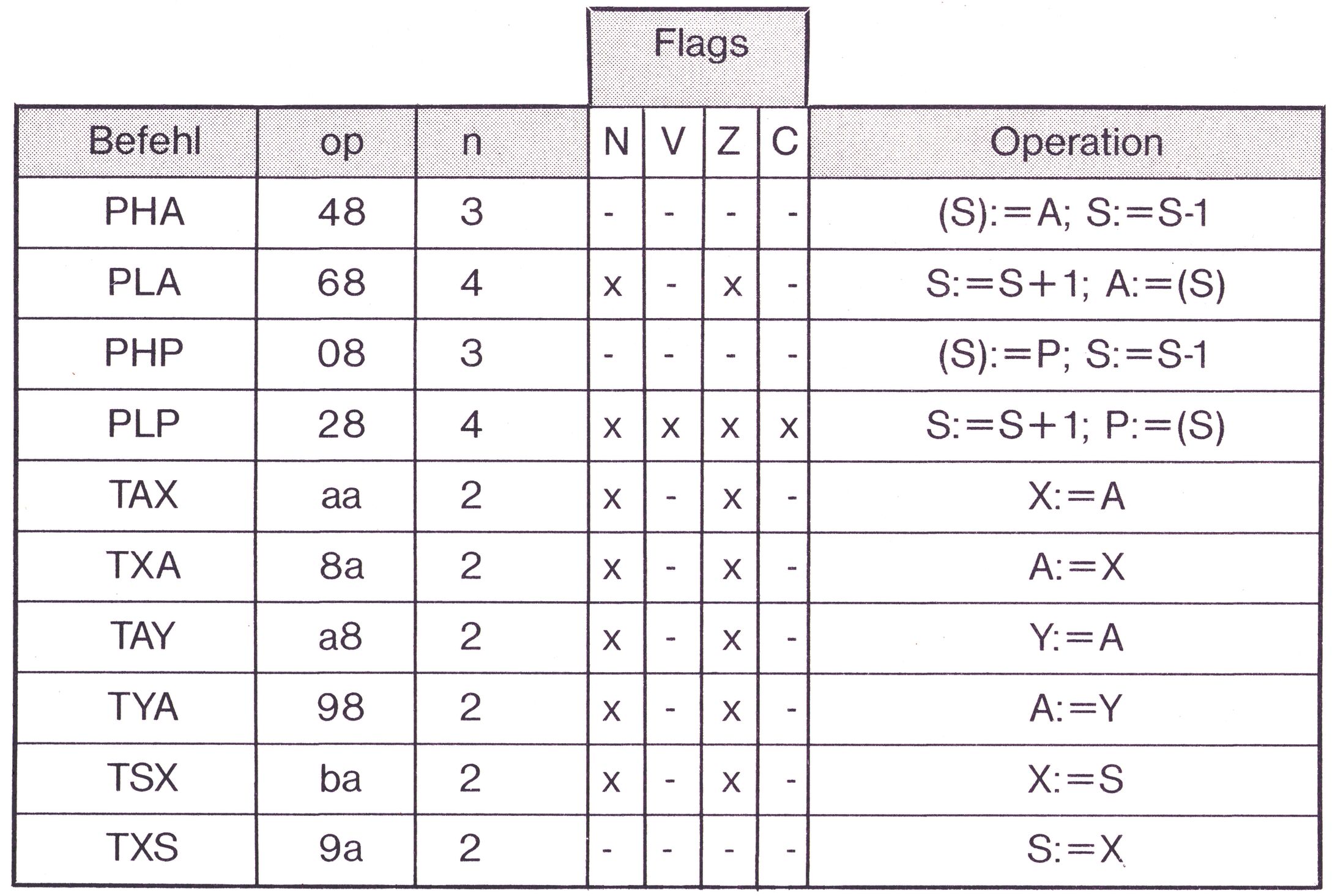

In dieser ersten Ausgabe des 64’er Extra erhalten Sie eine geordnete Übersicht über den Befehlssatz des 6502/6510-Prozessors. Jeder Befehl ist mit allen Adressierungsarten aufgelistet. Bei einigen Befehlen muß bei Überschreitung einer Seitengrenze ein zusätzlicher Taktzyklus (»*«) eingefügt werden. Für jede Adressierungsart sind der Opcode (op) und die Anzahl der benötigten Taktzyklen (n) einzeln aufgelistet. Die Länge der Instruktion in Bytes ist ebenfalls angegeben.

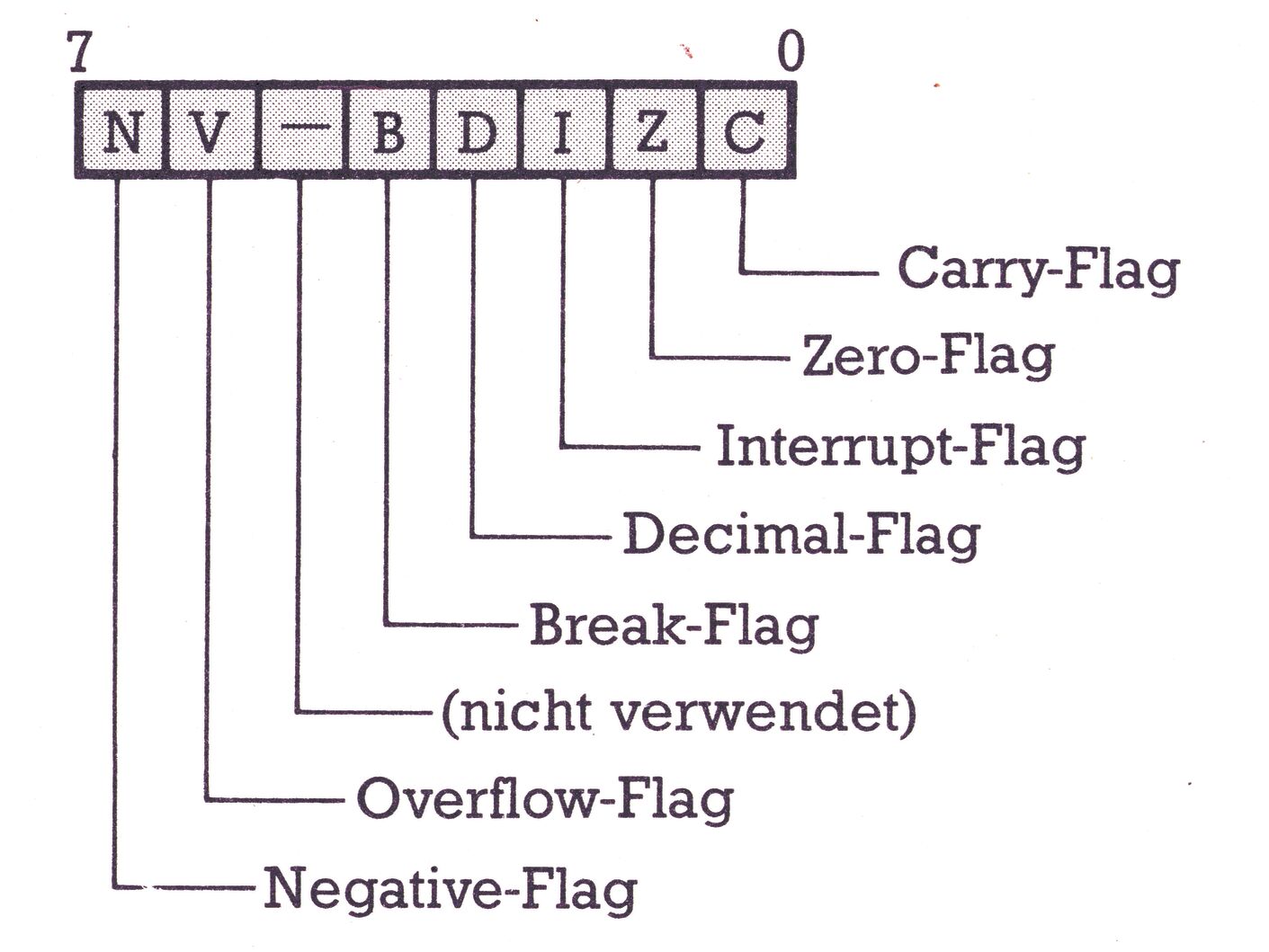

Sehr wichtig ist das Verhalten der Flags, die darum ebenfalls aufgeführt wurden. Die Bedeutung der einzelnen Flags:

Negative Flag (N): wird gesetzt, wenn das Ergebnis einer Operation negativ ist, sonst gelöscht.

Overflow Flag (V): wird gesetzt, wenn bei einer arithmetischen Operation ein Überlauf auftritt, andernfalls gelöscht.

Zero Flag (Z): wird gesetzt, wenn das Ergebnis einer Operation Null ist, andernfalls gelöscht.

Carry Flag (C): enthält den Übertrag vom höchstwertigen Bit bei arithmetischen Operationen und hat daneben spezielle Aufgaben bei Rotations- und Schiebebefehlen.

Dezimal Flag (D): bewirkt die Ausführung der Befehle ADC und SBC im Dezimal-Modus, falls es gesetzt ist, andernfalls werden die Befehle binär ausgeführt (Normalfall). Das Dezimal-Flag wird im Zusammenhang mit BCD-Operationen verwendet.

Break-Flag (B): wird gesetzt, wenn ein BRK-Befehl ausgeführt wurde.

Interrupt Flag (I): bei gesetztem Interrupt-Flag sind Unterbrechungen gesperrt.

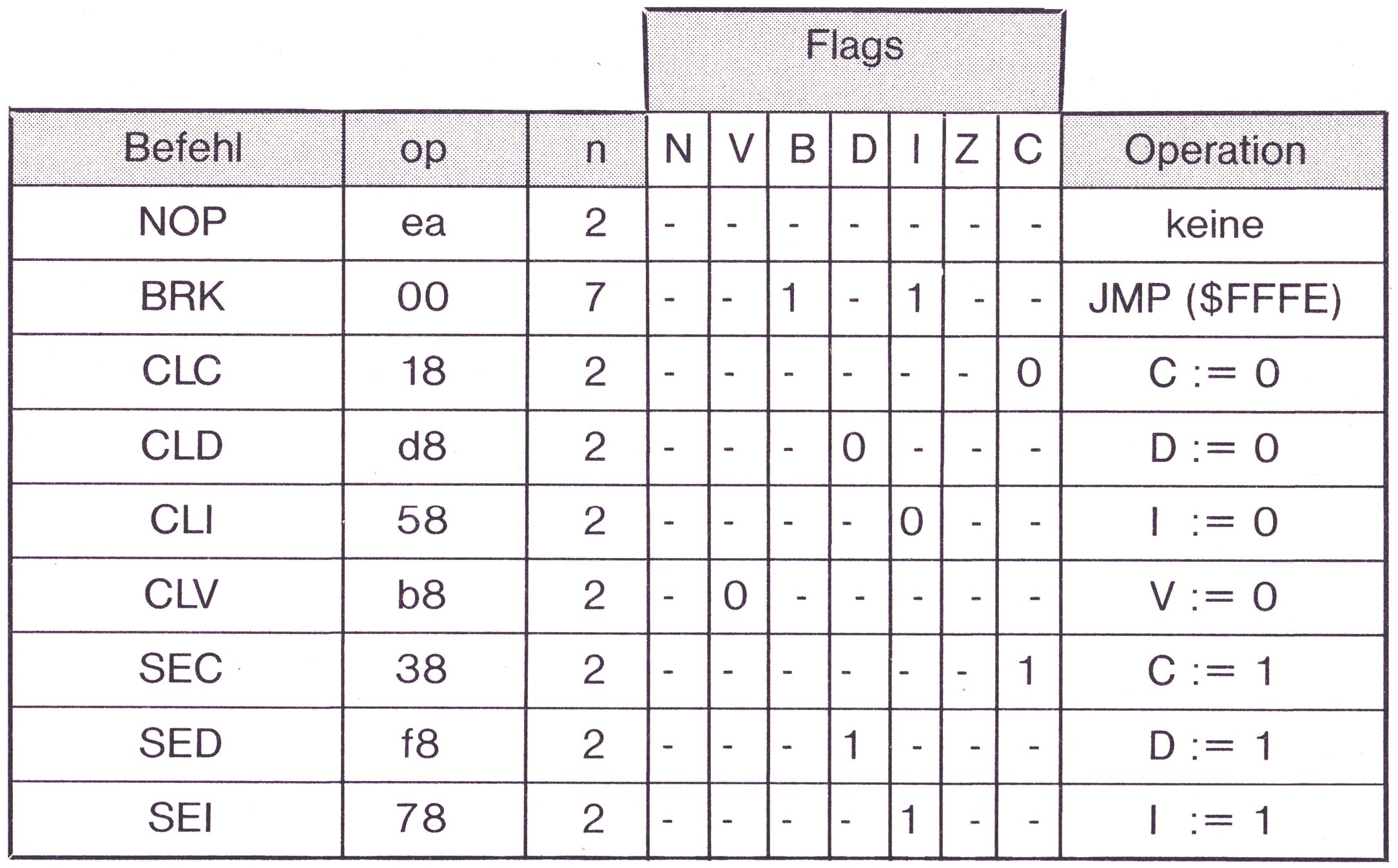

Die Flags D, B und I werden nur durch spezielle Befehle gesetzt oder gelöscht und werden im allgemeinen nicht weiter beeinflußt. Aus diesem Grund sind bei den Befehlstabellen nur die Flags N, V, Z und C aufgeführt. In der Spalte Flags bedeutet:

»-« das Flag wird durch den Befehl nicht beeinflußt.
»x« das Flag wird durch den Befehl gesetzt oder gelöscht.
»0« das Flag wird durch den Befehl in jedem Fall gelöscht.
»1« das Flag wird durch den Befehl in jedem Fall gesetzt.
»M7« das Flag enthält den Zustand von Bit 7 der adressierten Speicherstelle.
»M6« das Flag enthält den Zustand von Bit 6 der adressierten Speicherstelle.

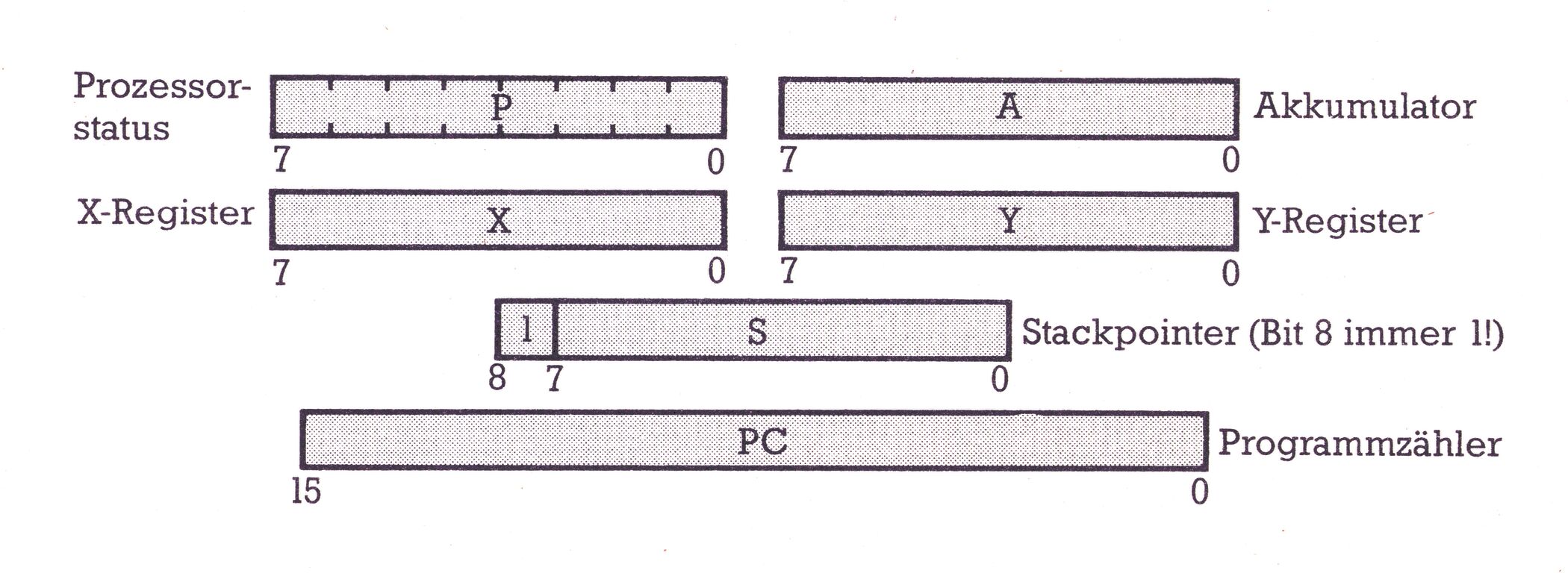

In der Spalte »Operation« bezeichnet A den Akkumulator, X das X-Register, Y das Y-Register, S den Stackpointer, (S) die vom Stackpointer adressierte Speicherstelle, C das Carry-Flag und M die durch den Befehl adressierte Speicherstelle.
