Den C 16 und VC 20 durchschaut

Der VC 20 und der C 16 besitzen – so erstaunlich das auch klingen mag – sehr viele Gemeinsamkeiten. Im Rahmen dieses Kurses bekommen Sie einen Einblick in den inneren Aufbau und die Programmierung beider Computer.

Teilweiser Nachdruck aus 64'er 9/84, S. 155 (nur die Abschnitte über die Speicherverwaltung des Basic und »Erste Hilfe« nach NEW oder Reset), 64'er 10/84, S. 157 (nur die Abschnitte über die Zeropage, das Statusflag, die Bandaufzeichnung und die STOP-Taste mit Tabelle 1) und 64'er 11/84, S. 126 (nur der Weg einer Eingabezeile, die Tastaturverwaltung mit dem »DATA-Erzeuger« und die Speicherorganisation). Der übrige Artikel ist für dieses Sonderheft neu geschrieben.

Dieser Kurs wird »zweigleisig« abgehandelt. Die im normalen Text angeführten Adressen beziehen sich immer auf das Betriebssystem des VC 20. Die entsprechenden Werte für den C 16 sind in Klammern dahinter angegeben. Oft wird es auch vorkommen, daß nur eine Adresse genannt wird, da diese bei beiden Geräten gleich ist.

Die Betriebssysteme des VC 20 und des C 16 sind sehr flexibel gestaltet. Es gibt für den Benutzer viele Möglichkeiten, das Bestehende zu ändern oder zu ergänzen.

Wie Basic den Speicher verwaltet

Beginnen wollen wir mit der Organisation des verfügbaren RAM durch den Basic-Interpreter.

Der Basic-Beginn liegt bei Adresse 4096, das Ende bei Adresse 7680 (16383) (die Werte beziehen sich auf die Grundversion). Unmittelbar ab dem Basic-Beginn wird das eigentliche Programm abgelegt. An dessen Ende beginnen die Variablen und Felder (Bild 1 und Tabelle 1).

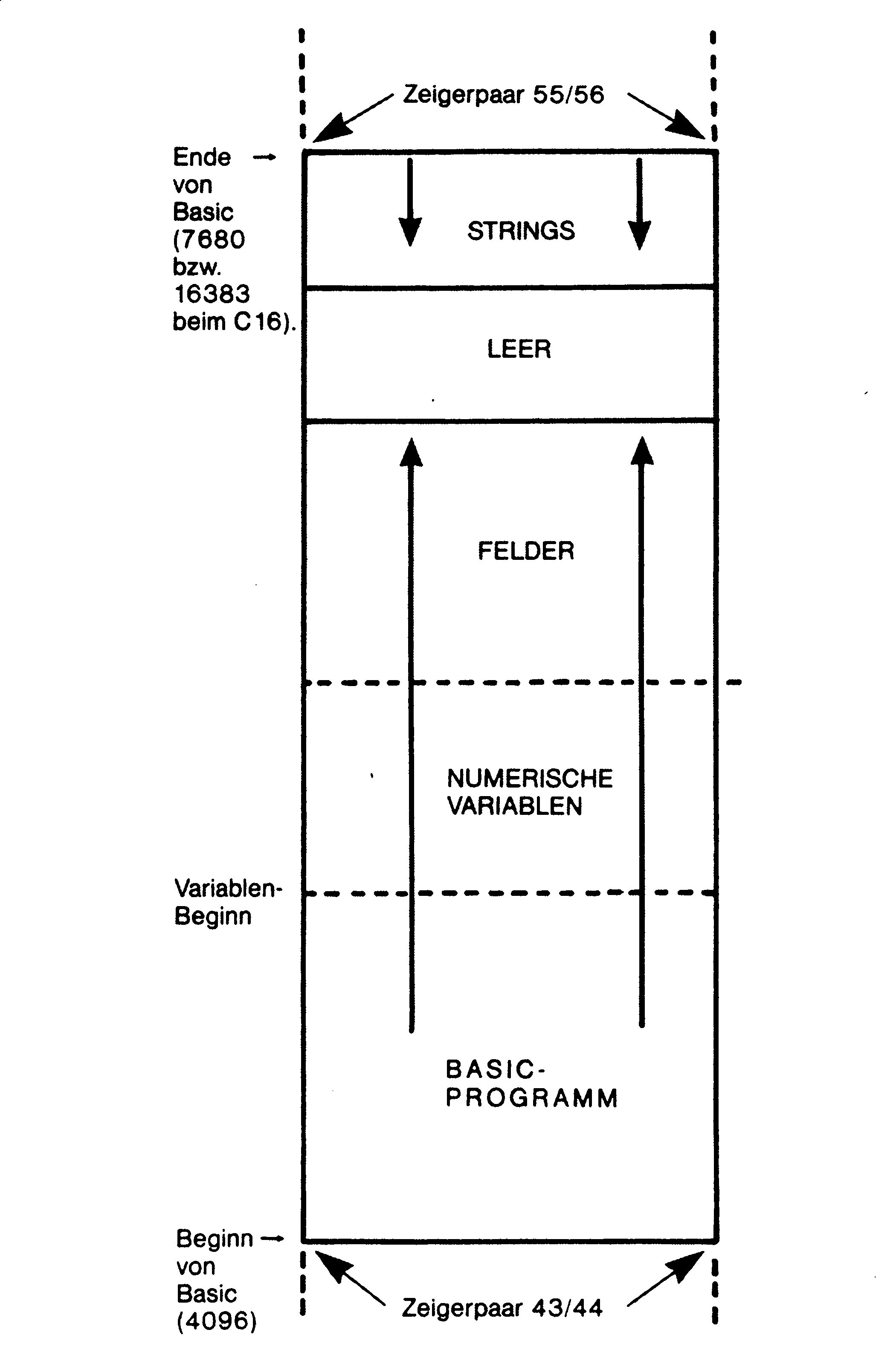

Der Variablenbereich wächst beim Anlegen neuer Variablen von unten nach oben. Nur das Stringende wandert in entgegenlaufender Richtung.

Die wichtigsten Zeiger, wie unter anderem Beginn und Ende von Basic und Variablen, sind in der Zeropage (Adresse 0 bis 256) abgelegt (Tabelle 1). Dabei ist die Reihenfolge Low-Byte/High-Byte zu beachten (Adresse = High-Byte x 256 + Low-Byte).

Um Speicherplatz für Maschinenprogramme oder Sonderzeichen zu schaffen, hat man prinzipiell zwei Möglichkeiten. Entweder man verschiebt den Basic-Anfang nach oben oder das Basic-Ende nach unten. Letztere Alternative ist in den meisten Fällen günstiger.

Um zum Beispiel beim VC 20 das Basic-Ende von Adresse 7680 nach 7168 (= 512 Byte) zu verlegen, gibt man ein:

POKE 55,0:POKE 56,28:CLR:REM(256 * 28 = 7168)

Bei anderen Speichergrößen verfährt man analog.

Der Befehl CLR ist nötig, damit sich verschiedene Hilfszeiger (Stringbeginn und Felderende) anpassen können.

Die andere Alternative der Platzbeschaffung ist etwas komplizierter und gilt sinnvollerweise nur für den VC 20. Sie wird nur bei erweitertem Speicher angewendet, um dort Sonderzeichen abzulegen. Um den Anfang des Programmspeichers von 4608 nach 7680 zu schieben, gibt man:

POKE 44,30:POKE 30 * 256,0:NEW

ein, denn 30 x 256 ist gerade 7680. Der zweite POKE-Befehl ist nötig, da am Anfang des Basic-Bereichs immer ein Nullbyte stehen muß.

Eine Besonderheit bietet hier der C 16 (in der Grundversion). Wenn man mit dem Befehl GRAPHIC die hochauflösende Grafik des C 16 einschaltet, dann verkleinert sich der Gesamtspeicher um 14 KByte. In diesem Teil des Speichers (siehe auch Bild 6b) werden dann die grafischen Informationen festgehalten.

Die Reservierung dieses Bereiches wird ebenfalls durch die Veränderung des Zeigerpaares (55/56) realisiert.

Schaltet man in den Textmodus zurück, dann bleiben einem nur noch 2 KByte für Programme. Benötigt man den Platz für die Grafiken nicht mehr, so kann man den dafür freigehaltenen Speicherbereich mit »POKE 55,0: POKE 56,63: CLR« fürs Basic wieder freigeben.

Erste Hilfe — Basicprogramme retten nach NEW oder Reset

Schon oft wurden Verfahren beschrieben, um nach einem versehentlichen NEW das Basic-Programm wieder zurückzuholen. Doch wie funktionieren diese Verfahren? Um das zu verstehen, betrachten wir zunächst kurz den Aufbau eines Basic-Programms (Bild 2).

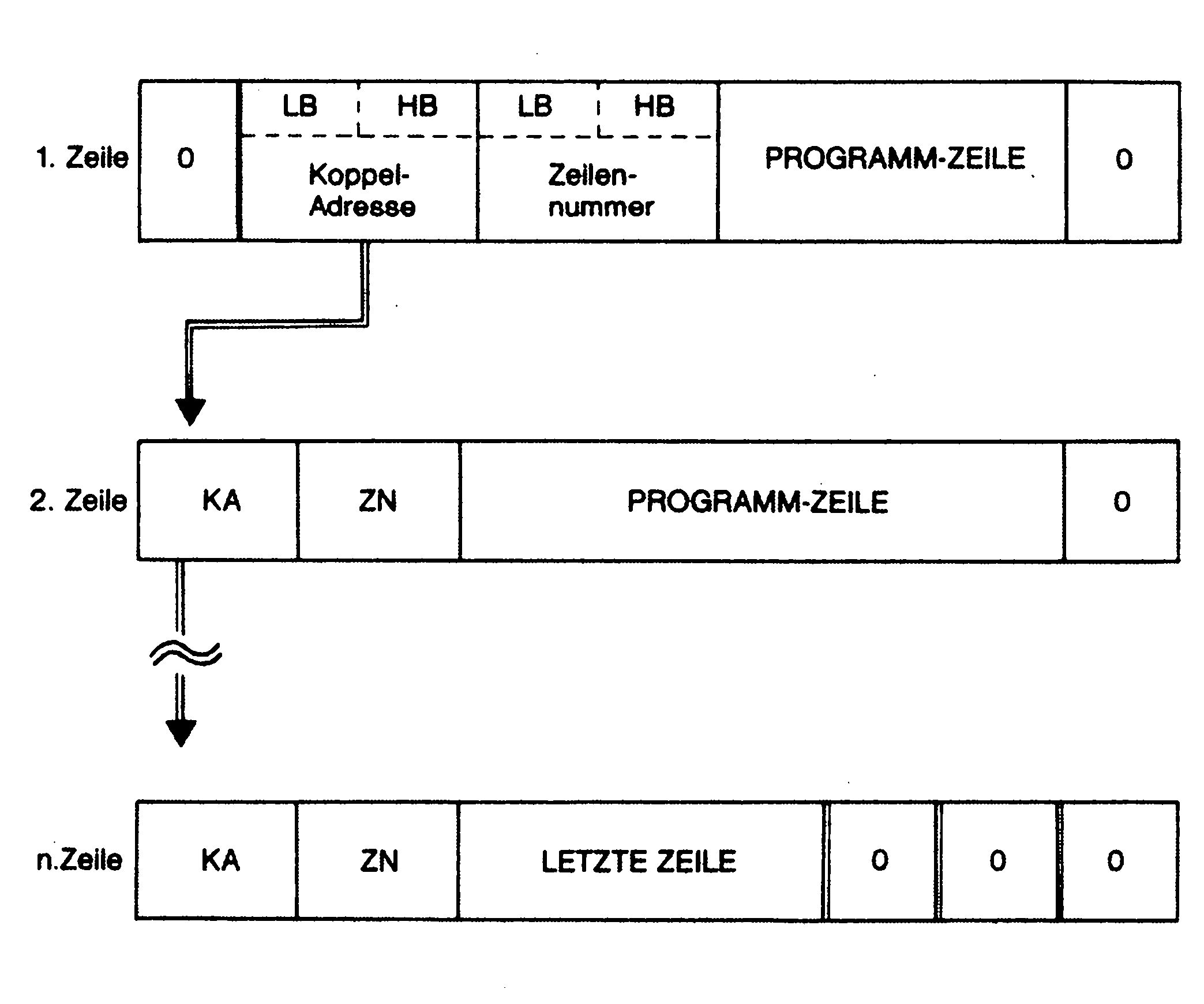

Am Kopf des Programms steht immer eine Null. Dann folgten die Adresse der nächsten Programmzeile (Koppeladresse) und die Zeilennummer. Danach kommt die eigentliche Programmzeile, die sich aus den sogenannten Tokens – den Basic-Codenummern (Tabelle 2) – zusammensetzt. Am Ende dieser Zeile steht dann nochmals eine Null. Die nächste Zeile beginnt wieder mit einem Verbindungszeiger und der Zeilennummer. Das Programm wird mit drei Nullen abgeschlossen. Hieran schließen sich die Variablen an (vergleiche Bild 1).

Durch NEW oder durch einen RESET wird nicht das gesamte Programm, sondern nur der Variablenpointer (45/46) und die erste Koppeladresse gelöscht. Durch Rekonstruktion dieser beiden Zeiger kann das scheinbar verlorene Basic-Programm wieder benutzt werden.

Hier nun das »Rezept« zur Rekonstruktion:

• POKE (Basic-Anfang) + 2,1


  Basic-Anfang in GV = 4096 (4096)
  + 3K = 1024 (-)
  + 8K = 4608 (-)

• SYS 50483:POKE 46,PEEK(35):POKE 45,PEEK (781)+2:CLR


• Die Besitzer des C 16 geben statt dessen ein:

  SYS 34840 : SYS 34892


Unbedingt wichtig ist hier die Reihenfolge der Befehle! Ferner darf während der gesamten Prozedur keine Variable definiert werden, da diese das gelöschte Programm überschreiben würde.

Die Funktionsweise ist relativ einfach. Die Unterprogrammroutine in Adresse 50483 bindet die Programmzeilen neu und stellt dabei den ersten Verbindungszeiger wieder her. Sie übergibt dann in den beiden Speicherstellen 35 und 781 die Adresse des Variablenbeginns -2.

Blick in die Zeropage

Die Zeropage – oder zu deutsch die Seite null – ist in Maschinensprache besonders einfach zu handhaben. Als Seite bezeichnet man im übrigen immer ein Paket von jeweils 256 Byte. So entspricht Seite 0 den Adressen 0-255, Seite 1 den Adressen 256-511 und so weiter.

Eine Zeropage-Adressierung, zum Beispiel LDA $42, benötigt nur zwei Byte, eine absolute Adressierung, zum Beispiel LDA $1234, hingegen drei Byte im Speicher. Damit verbunden ist auch die Bearbeitungsgeschwindigkeit eines Maschinenprogramms. Denn die Zeropage-Adressierung ist schneller als die entsprechende Drei-Byte-Methode. Bei kleineren Programmen in Assembler fällt dieser Aspekt zwar nicht so sehr ins Gewicht, bei sehr umfangreichen Routinen (wie zum Beispiel beim Basic-Interpreter und bei Schleifen) spielt die Adressierungsart jedoch eine größere Rolle.

In der Seite 0 legt der Computer also insbesondere die Daten ab, die er oft benötigt, wie zum Beispiel Vektoren, Parameter etc. Die komplette Liste der Adreßbelegung zeigt Tabelle 3a (Tabelle 3b gilt für den C 16).

Wir wollen es jedoch nicht nur mit der Aufstellung alleine bewenden lassen. Die interessantesten Lokationen möchte ich hier herausgreifen und besprechen. Alle angeführten Adressen gelten, soweit nicht anders angegeben, sowohl für den VC 20 als auch für den C 16.

Adresse 43-56: Diese Adressen spielen, wie wir schon im ersten Teil gesehen haben, bei der Verwaltung von Basic-Programmen und -Variablen eine zentrale Rolle. Über sie erfolgt die Trennung zwischen Programm und den einzelnen Variablentypen. Auch für das Speichern und Laden von Programmen liefern sie die Basisdaten. Die einzelnen Funktionen können Sie Tabelle 3 entnehmen.

Eine interessante Gebrauchsmöglichkeit ergibt sich durch die Memoryroutine. Dies ist ein kurzes Basic-Programm, welches die Aufgabe hat, den von Programmen, Variablen, Strings und Arrays belegten Speicherplatz festzustellen (Listing 1):

10 rem *** memory dump ***
20 rem
30 a=46:b=44:gosub 100:print"programm:";x
40 a=48:b=46:gosub 100:print"variablen:";x
50 a=50:b=48:gosub 100:print"arrays:";x
60 a=56:b=52:gosub 100:print"strings:";x
70 a=56:b=44:gosub 100:print"speicher:";x
80 print fre(0);"bytes free"
90 end
100 x=peek(a)*256+peek(a-1)-peek(b)*256-peek(b-1)
110 return

Wie man nach dem Starten des Programms sehen kann, erhält man die Werte, indem man die Zeiger – nachdem sie in Dezimalzahlen umgewandelt worden sind – voneinander subtrahiert. Den Speicherplatz, der durch Variablen belegt ist, erhält man beispielsweise durch Subtraktion des Hilfszeigers, »Beginn der Variablen« (45/46) von dem Zeigerpaar »Beginn der Arrays« (47/48).

Gerade bei stark limitiertem Speicherplatz (wie zum Beispiel in der Grundversion) kann dieses Hilfsprogramm Aufschluß über die momentane Speicherverteilung geben.

Adresse 59, 60: Diese Speicherzellen enthalten die laufende Zeilennummer eines Basic-Programms. Sollte es im Programmlauf unterbrochen werden, hat man hier die Möglichkeit, die Zeilennummer nachzulesen.

Zustandsbeschreibung: das Statusflag

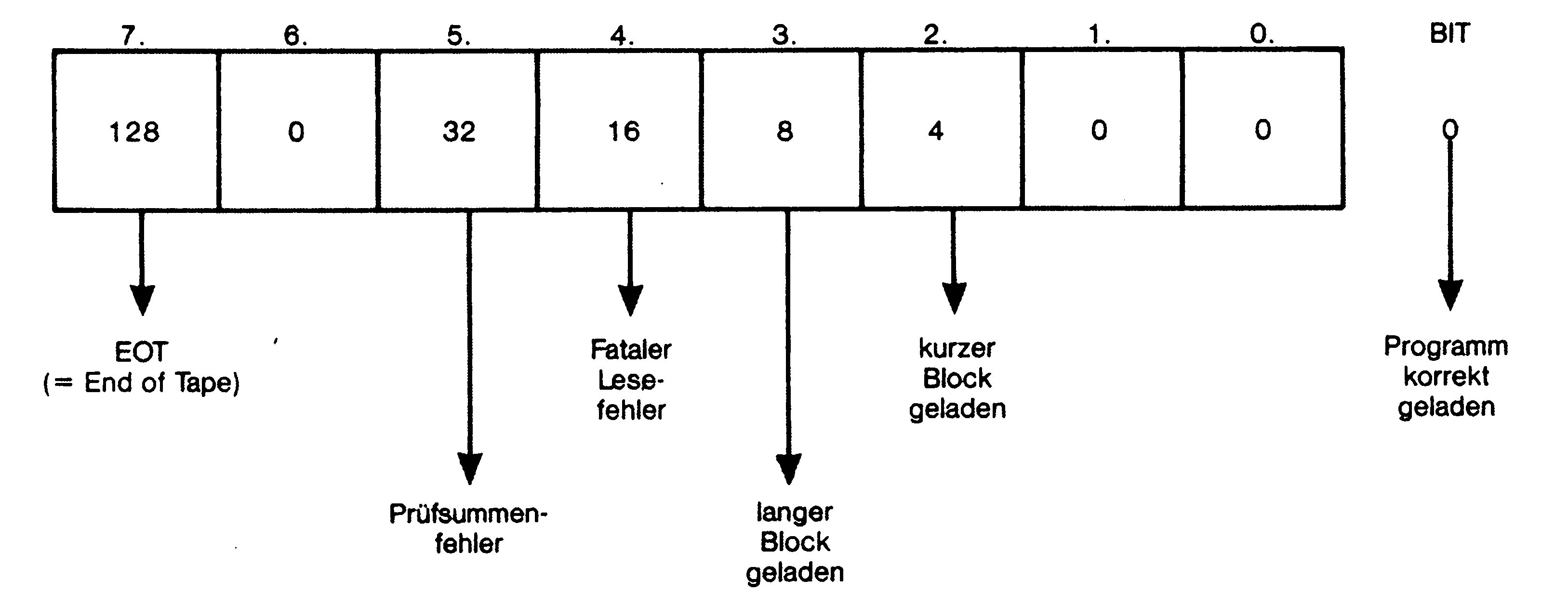

Adresse 144: Dieses Statusflag ist auch von Basic aus über die STATUS- beziehungsweise ST-Anweisung abfragbar. Es liefert das Computerstatus-Byte, dessen Inhalt aufgrund der letzten Input-Output-Operation gesetzt wurde. Bezogen auf den Kassettenport liefert es nach Bild 3 bestimmte Meldungen. Die Informationen über die geladenen Programme werden binär wiedergegeben. Die Null signalisiert ein ordnungsgemäß geladenes Programm. 32 hingegen bedeutet, daß ein Prüfsummenfehler vorliegt. Es ist aber auch möglich, daß der Computer mehrere Meldungen in dieses Byte packt, beispielsweise 52 = 32 + 16 + 4: Hier wurde ein kurzer Block geladen, jedoch ist die Prüfsumme falsch, und ein fataler Ladefehler liegt vor.

An dieser Stelle ist es angebracht, sich näher mit dem Aufzeichnungsverfahren zu beschäftigen (Bild 4).

So kommen Programme aufs Band

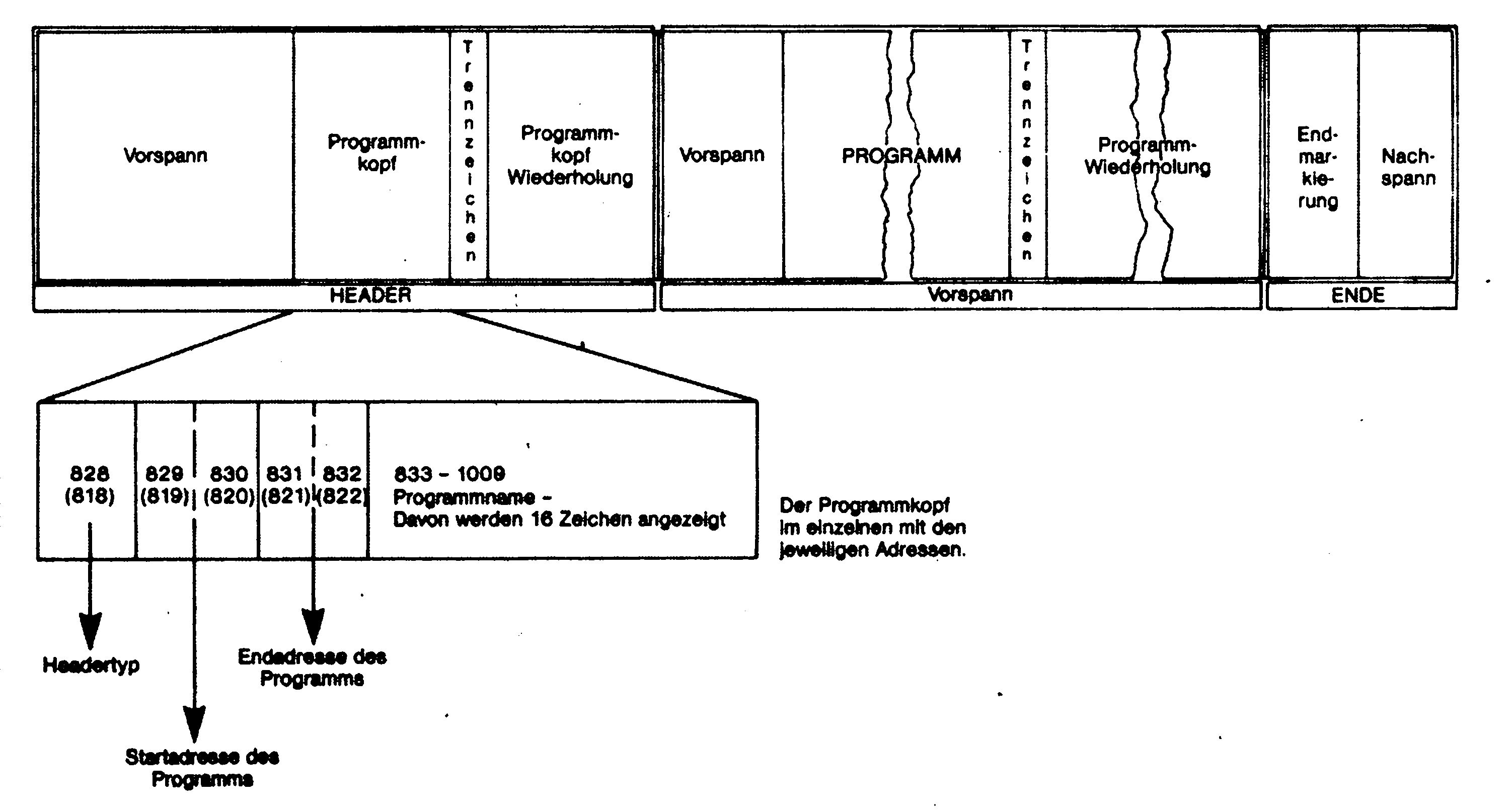

Jeder Speichervorgang beginnt mit dem Header. Dieser Kopf besteht aus dem Vorspann (das ist ein etwa acht Sekunden langer Pfeifton) und dem eigentlichen Programmkopf. Dieser enthält vier wichtige Informationen, nämlich über Programmtyp, Startadresse, Endadresse und Programmname. Diese Daten sind ebenfalls im Bandpuffer zu finden und können von dort abgerufen werden.

Das erste Byte (Adresse 828 beziehungsweise 818 beim C 16) gibt Auskunft über den Headertyp. Eine 1 zeigt an, daß es sich um ein Programm handelt, das verschoben geladen werden kann, also auch an eine andere Stelle als die, von der aus es gespeichert wurde. Das Gegenstück dazu ist die absolute Lademethode (Headertyp 3). Gemeint ist »LOAD"..",1,1«. Die Sekundäradresse 1 signalisiert dem Computer, daß er das Programm (unabhängig von den Zeigern 43, 44) wieder in den gleichen Adreßbereich laden soll. Um Verwechslungen vorzubeugen, ist es wichtig, Headertyp und Sekundäradresse zu unterscheiden. Für den Headertyp gibt es drei Möglichkeiten:

1. Laden mit Verschiebelader (die Anfangsadresse wird durch den Zeiger 43 und 44 bestimmt).
2. Ein File – also Daten aus Variablen – wurde gespeichert.

   Die Unterscheidung ist wichtig, denn Daten können nicht mit LOAD geladen werden.

3. Ein Programm ist absolut zu laden.

Die nächsten vier Byte geben die Anfangs- und Endadresse des geladenen Files an. Mit der Endadresse hat es eine besondere Bewandtnis. Sie wird nämlich nach korrektem Laden der Zeropage (Adresse 45, 46) übergeben. Bei Load Error geschieht dies nicht; »PRINT FRE(0)« zeigt dann die volle Bytezahl an, obwohl sich ein Programm im Speicher befindet. Man darf das Programm – das vielleicht nur einen geringfügigen Fehler hat – dann nicht starten, weil die Variablen dieses überschreiben würden. Abhilfe schafft in diesem Fall

POKE 45,PEEK(831):POKE 46,PEEK(832):CLR.

Für den C 16 gibt man ein:

POKE 45,PEEK(821):POKE 46,PEEK(822): CLR

Die Werte werden damit »von Hand« übertragen und ein normaler Programmablauf ist in den meisten Fällen wieder möglich.

Jetzt aber wieder zurück zu Bild 3: Nachdem der Vorspann und der Programmkopf vor einem Trennzeichen (dies ist ein ganz kurzer Pieps) auf Band geschrieben worden sind, wird der Header gleich noch einmal gespeichert.

Dies ist eine Eigenheit des Commodore-Systems, das der Datensicherheit dient. Denn nachdem der Programmkopf 1 geladen hat, vergleicht er in einem zweiten Durchgang das bisher Geladene (welches sich ja schon im Speicher befindet) mit Programmkopf 2. Eine Abweichung veranlaßt den Computer, eine Fehlermeldung auszugeben, in ganz schweren Fällen wird der Ladevorgang gleich ganz unterbrochen. Diese Verfahrensweise gilt nicht nur für den Programmkopf, sondern auch für Programme und Daten – sie alle werden doppelt gespeichert.

Beim C 16 kommt noch eine spezielle Eigenheit hinzu. Da der recht komplexe TED-Chip (siehe separaten Artikel in diesem Heft) den Prozessor bei dessen Ladearbeit – die ja sehr schnell vonstatten gehen muß – stark behindert, wird er ganz einfach abgeschaltet. Aus diesem Grund bleibt der Bildschirm während des Ladevorganges dunkel.

Nachdem also der Programmkopf erkannt worden ist, zeigt der Computer den Filenamen an, und das eigentliche Programm (oder die Daten) wird geladen. Ihnen ist wiederum ein kurzer Vorspann vorangestellt. Der Endblock besteht aus Endmarkierung und einem Nachspann. Er zeigt dem Computer das Ende des geladenen Programms an, womit der Ladevorgang beendet ist.

Nach diesem Exkurs zum Kassettenaufzeichnungsformat nun wieder zur Zeropage.

Adresse 145: Mit Hilfe dieser Speicherstelle kann man den Zustand der STOP- und der linken SHIFT-Taste abfragen: Wert =

253: Linke SHIFT-Taste gedrückt
254: STOP-Taste gedrückt
255: Keine der beiden gedrückt

Wenn man das Low-Byte des STOP-Vektors (Adresse 808, beim C 16: 806) mit POKE 808,PEEK (808)-2 ändert (bitte beim C 16 Adresse 806 statt 808 verwenden), so ist man in der Lage, diese Taste von Basic aus abzufragen, ohne das laufende Programm anzuhalten. Ihr kann dann in der Routine eine besondere Funktion zugewiesen werden, beispielsweise Anhalten des Programmablaufs für eine bestimmte Zeit.

Der Weg einer Eingabezeile

Wenn wir einen Basic-Befehl im Direktmodus (LIST, RUN, PRINT) oder eine Programmzeile mit Zeilennummer eingeben, werden die Informationen – wie bekannt – auf den Bildschirm geschrieben und gelangen gleichzeitig in den Basic-Eingabepuffer (Adresse 512-600/ $0200-$0258). Dort werden Programmzeilen oder direkte Befehle zunächst einmal im ASCII-Format gesammelt (Bild 5a). Dies geschieht solange, bis man die RETURN-Taste betätigt.

Dieser Puffer hat eine Kapazität von 88 Zeichen – also den bekannten vier Bildschirmzeilen beim C20 beziehungsweise 2 Bildschirmzeilen beim C 16.

Drückt man die RETURN-Taste, so beginnt der Interpreter mit der Auswertung der Kommandos. Eingaben ohne Zeilennummer werden auf ihre Syntax hin überprüft und danach ausgeführt.

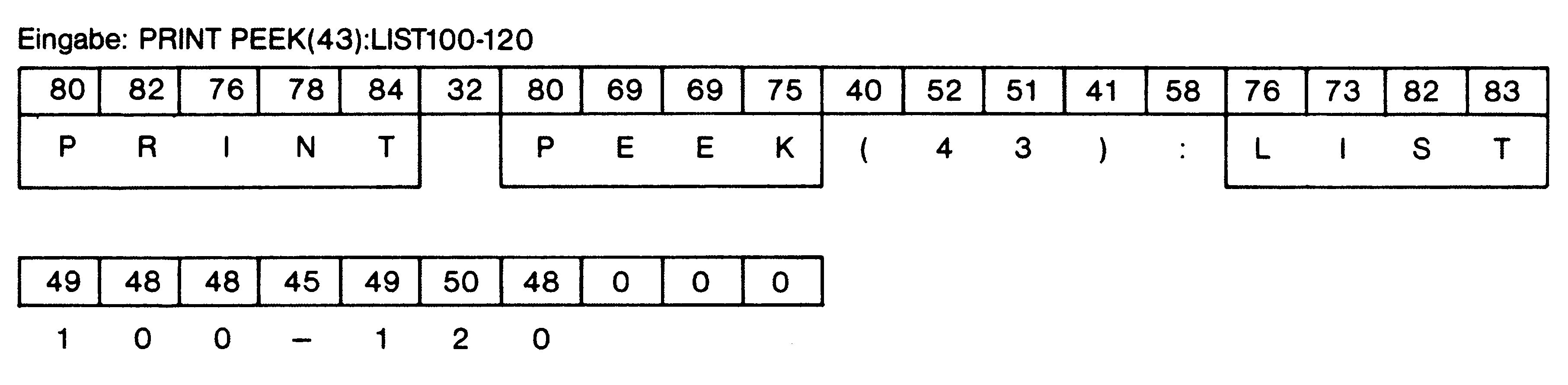

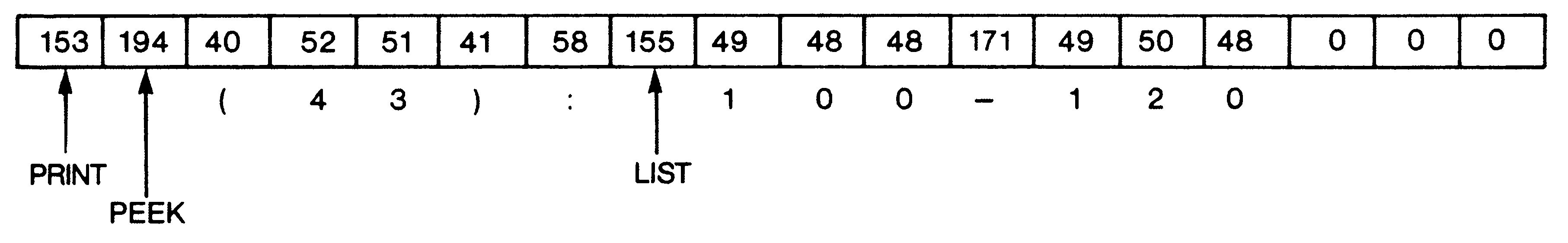

Verfolgen wir nun einmal genauer den Weg einer Befehlszeile. Die einzelnen ASCII-Zeichen werden von einer Maschinensprachen-Unterroutine namens »CHRGET« aus dem Puffer gelesen und mit den Befehlswörtern aus dem ROM verglichen. War die Überprüfung positiv – ist der Befehl also identifiziert worden –, so verkürzt der Computer die Kommandozeile, indem er die Befehle in Token (Tabelle 2) umwandelt. Diese Prozedur durchlaufen sowohl die Programmzeilen (mit Zeilennummer) als auch die direkten Kommandos (Bild 5b). An dieser Stelle trennen sich nun aber die Wege dieser beiden Zeilentypen.

Zunächst zu dem weiteren Weg einer Programmzeile. Die inzwischen komplett übersetzte Zeile im Basic-Puffer wird nun in einem zweiten Durchlauf vom Zwischenspeicher in den Programmspeicher übertragen, wobei sie auch gleich richtig eingeordnet wird (damit die Reihenfolge der Zeilennummern stimmt). Weil sich dadurch der Programmbereich im Basic-Speicher vergrößert, muß der Variablenbereich weiter oben angesiedelt werden. Die bis dahin gespeicherten Variablen werden dadurch natürlich überschrieben. Nach dem Übertragen der Programmzeile springt das Interpreterprogramm wieder in die Warteschleife zurück, damit weitere Befehle entgegengenommen werden können.

Nun möchte ich den weiteren Weg einer Direktmoduszeile beschreiben, denn der verläuft anders. Nachdem die Zeile mit Hilfe der CHRGET-Routine (Adresse 115-138 beziehungsweise beim C 16: 1139-1156) in Interpretercode (also Token) umgewandelt worden ist, wird der 2-Byte-Zeiger ($7A-$7B) auf den Pufferanfang zurückgestellt und der Inhalt wie eine Programmzeile behandelt und abgearbeitet (wieder mit Hilfe der CHRGET-Routine).

Verbotenes

Die Befehle INPUT und GET dürfen im Direktmodus nicht verwendet werden. Der Grund liegt darin, daß diese Eingabebefehle ebenfalls den Basic-Eingabepuffer zur Zwischenspeicherung der Daten verwenden. Das »Direktmodusprogramm«, das sich zu dieser Zeit im Puffer befindet, würde dann überschrieben. Um das zu verhindern, sind diese Kommandos im Direktmodus verboten (Fehlermeldung »ILLEGAL DIRECT«).

Der nächste größere Komplex, den wir hier behandeln wollen, ist die Tastaturverwaltung. Wie Sie bestimmt schon öfter bemerkt oder gelesen haben, wickelt der VC 20 (und der C 16) seine Tastaturoperationen ebenfalls über einen Puffer ab (vergleiche Tabelle 4). Dies wird beim LISTen von Basic-Programmen deutlich, denn während der Computer ein Programm ausgibt, können alle Tasten (mit Ausnahme des STOP-Keys) drücken – diese erscheinen aber nicht auf dem Bildschirm. Erst wenn das Programm zu Ende gelistet ist, sieht man, daß keine Taste »vergessen« wurde, denn alle Eingaben wurden im Tastaturpuffer (Adresse 631-640, beim C 16: 1319-1328) zwischengespeichert.

Mit Hilfe des Tastaturpuffers kann aber auch – und das ist das Interessante an diesen zehn Bytes – eine relativ unkonventionelle Art der Programmierung praktiziert werden.

Um dies verständlich zu machen, habe ich ein Programm (Listing 2) geschrieben, welches DATA-Zeilen aus Maschinenprogrammen oder Sonderzeichen erzeugt. Die Problematik dabei ist folgende: Wenn ich DATA-Zeilen ins Programm schreiben möchte, so ist dies nur im Direktmodus möglich. Um dies automatisch zu tun, benötigen wir ein Programm. Also was tun? – Man bedient sich des Tastaturpuffers!

1 REM DATA-ERZEUGER
2 REM
5 B=248:REM 'B=208' BEI C 16
10 INPUT"{CLR,2DOWN}STARTADRESSE:";SA
20 INPUT"{DOWN}ENDADRESSE:";EA
30 A=SA:GOSUB 250:POKE B,A1:POKE B+1,A2
40 A=EA:GOSUB 250:POKE B+2,A1:POKE B+3,A2
50 POKE B+4,44:POKE B+5,1:REM STARTZEILE 300
60 DEF FN Z(X)=PEEK(X)+256*PEEK(X+1)
65 B=248:REM 'B=208' BEI C 16
70 AD=FN Z(B+4):REM AKTUELLE ZEILENNUMMER
80 PRINT"{CLR}";AD;"DATA ";
90 REM ** DATA-ZEILE MIT 8 ELEMENTEN ERZEUGEN **
100 FOR T=0 TO 7
105 X=PEEK(FN Z(B)+T)
110 B$=STR$(X):L=LEN(B$)
120 B$=RIGHT$(B$,L-1)
130 IF L=4 THEN 150
140 FOR Y=L+1 TO 4:B$="0"+B$:NEXT
150 B$=","+B$
160 IF T=0 THEN B$=RIGHT$(B$,3)
170 PRINT B$;:IF FN Z(B)+T=FN Z(B+2) THEN 240
180 NEXT
190 A=AD+10:GOSUB 250:POKE B+4,A1:POKE B+5,A2
200 A=FN Z(248)+8:GOSUB 250:POKE B,A1:POKE B+1,A2
210 PRINT:PRINT"{DOWN}RUN 60"
215 REM TASTATURPUFFER MIT <HOME>,<RETURN>,<CRSR DOWN> UND <RETURN> FUELLEN
220 Z=631:REM 'Z=1319' BEI C 16
225 POKE Z,19:POKE Z+1,13:POKE Z+2,17:POKE Z+3,13
230 POKE 198,4:REM 'POKE 239,4' BEI C 16
240 END
250 A2=INT(A/256):A1=A-A2*256
260 RETURN

Der »DATA-Erzeuger«

Dazu nochmals die Durchleuchtung der Funktionsweise. Während des Systeminterrupts, der alle 60stel Sekunde durchlaufen wird, fragt der Computer die Tastatur ab. Ein eingegebenes Zeichen wird dabei im Tastaturpuffer abgelegt, wo es so lange verbleibt, bis ein Zeichen von der Tastatur benötigt wird. Dies ist zum Beispiel im Direktmodus der Fall (wenn der Cursor blinkt) oder im Programm – bei INPUT oder GET. Die Zeichen werden dann wieder aus dem Tastaturpuffer hervorgeholt, und zwar nach dem Prinzip »First in, First out«. Bei unserem Programm werden zunächst einmal sechs Speicherzellen initialisiert. Die ersten zwei Adressen enthalten die Anfangsadresse der abzuspeichernden Daten aus dem Speicher. Dieser Zeiger wird solange inkrementiert, bis er den Wert der Endadresse – der in den zwei folgenden Bytes abgelegt ist – erreicht hat. In den letzten zwei Speicherstellen (Adresse 252, 253 beziehungsweise 212, 213) steht die Zeilennummer in der Reihenfolge Low-/High-Byte. Bequemer wäre es natürlich, wenn man normale Variablen verwenden könnte. Dies ist jedoch nicht möglich, weil diese beim Einfügen einer DATA-Zeile gelöscht werden. Darum bleibt nur der Umweg über Speicherstellen, deren Inhalte durch Basic nicht überschrieben werden können.

Als nächstes erzeugt das Programm – mit Hilfe der in 252/253 beziehungsweise 212/213 gespeicherten Zwei-Byte-Zahl – eine Zeilennummer, welche auf den Bildschirm gePRINTet wird. Dann schreibt es das Befehlswort »DATA« und druckt acht dreistellige Zahlen (die Daten aus dem zu verarbeitenden Maschinenprogramm) aus. Nun haben wir eine fertige Programmzeile auf dem Bildschirm stehen, die sich allerdings noch nicht im Speicher befindet. Dies erledigt jetzt unser Tastaturpuffer.

Vorher müssen wir uns jedoch genau überlegen, wie unser Bildschirm aussieht, denn dementsprechend muß der Cursor programmiert werden.

Zuerst wird der Cursor mit HOME (=CHR$ (19)) an die linke obere Ecke befördert. Dort wird durch einen Druck auf die RETURN-Taste (=CHR$(13)) die Basic-Zeile in den Speicher übernommen. Nun befindet sich der Cursor in der dritten Zeile. Durch ein »Cursor down« (=CHR$(17)) bewegt er sich eine Zeile nach unten und steht nun auf dem Befehlswort RUN 60. Ein weiteres RETURN bewirkt den erneuten Start des Hilfsprogramms.

Wir benötigen für die Cursorbewegung also vier Werte. Diese werden vor dem Ende des Programms mit »POKE 631,19: POKE 632, 13: POKE 633,17: POKE 634, 13: POKE 198,4« (beziehungsweise die oben angegebenen Werte für den C 16) in den Tastaturpuffer geschrieben. Hierdurch simulieren wir eine gedrückte Tastenfolge: denn nachdem sich der Computer über den Befehl END wieder im Direktmodus befindet, wird zuerst der Tastaturpuffer geleert, wodurch der Cursor den vorbestimmten Weg nimmt. »POKE 198,4« (»POKE 239,4«) gibt an, wie viele Zeichen sich momentan im Puffer befinden.

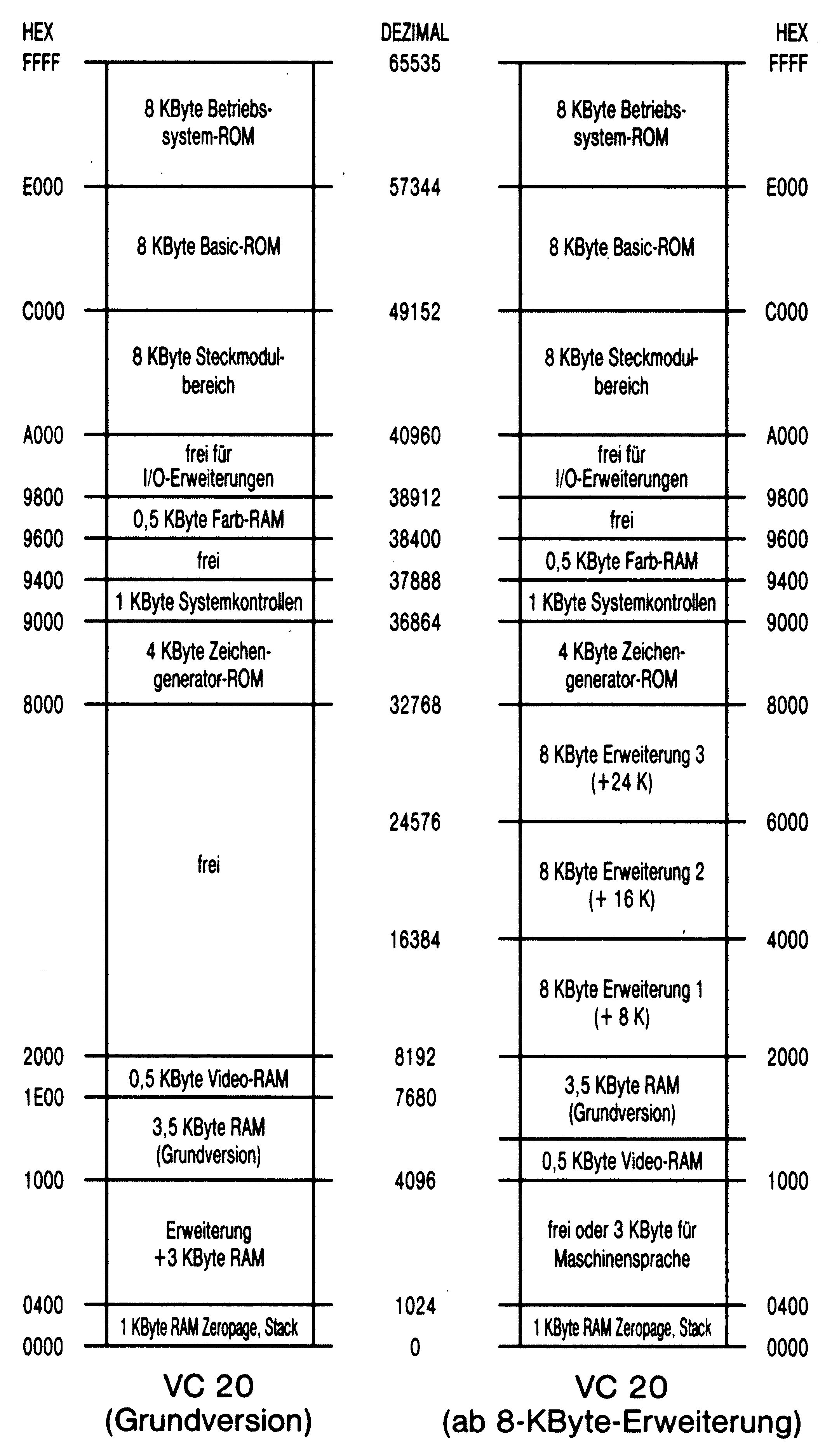

Jetzt möchte ich noch einen kleinen Einblick in die Speicherorganisation geben, was auch im Hinblick auf Grafik von Bedeutung ist.

Bei Erweiterungen von mehr als 8 KByte verändert sich die Lage des Bildschirm- und Farbspeichers (die Einstellung nimmt die Reset-Routine vor). Anhand von Bild 6a soll erläutert werden, warum eine Verschiebung notwendig ist.

Der Video-Interface-Chip VIC (daher auch der englische Name des VC 20), der vor allem für die Erzeugung des Fernsehsignals und den Aufbau des Bildschirmes verantwortlich ist, kann hardwaremäßig nur Videospeicherplätze zwischen 4096 und 8192 adressieren. Folglich muß das Bildschirm-RAM in diesem Bereich angesiedelt werden.

In der Grundversion liegt es zwischen Adresse 7680 und 8191 – also am Ende des verfügbaren Speichers, damit der Speicherbereich für Basic auch bei eingesteckter 3 KByte-Erweiterung durchgängig ist (läge der Bildschirmspeicher so wie bei einer 8-KByte-Erweiterung, wäre dies nicht der Fall).

Ist ein Speichermodul von mehr als 8 KByte eingesteckt (egal ob der 3-KByte-Bereich zugeschaltet ist oder nicht), so legt das System den Videospeicher an die unterste adressierbare Stelle für den VIC, also Adresse 4096. Aus diesem Grund kann die eingesteckte 3-KByte-Erweiterung nicht mehr für Basic benutzt werden, denn sonst wäre der Speicher nicht mehr durchgängig.

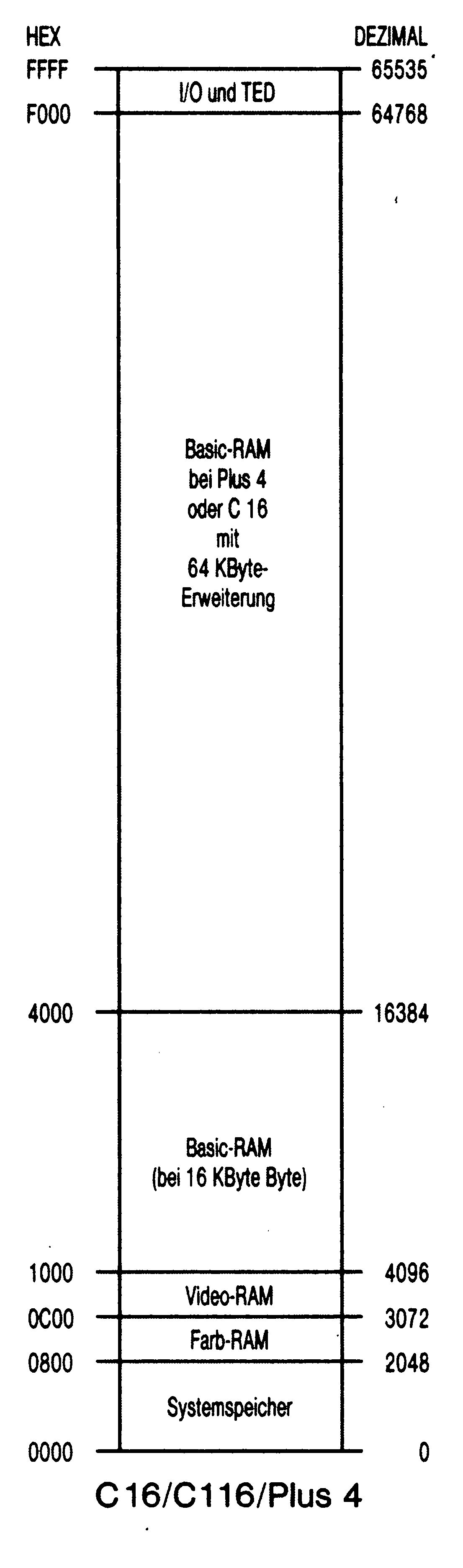

Der C 16 ist vom Speicheraufbau etwas anders organisiert. Die in beiden Geräten eingebauten Prozessoren (6502 und 7501) können jeweils immer nur einen Adreßbereich von 64 KByte (das entspricht den Adressen 0-65535) ansprechen. Um Zugriff auf noch mehr Speicherplatz für Programme und Daten (sei es nun im ROM oder im RAM) zu haben, bedient man sich beim C 16 eines Tricks:

Der Computer schaltet einfach immer zwischen zwei Speicherblöcken zu je 64 KByte (siehe Bild 6b) hin und her. Der erste Block besteht – wenn der C 16 voll ausgebaut ist – aus Schreib-/Lesespeicher, die andere Bank verwaltet das ROM. Diese Technik des »Bank-Switching« wird auch beim neuen Commodore-Flaggschiff C 128 verwendet.

Damit ist unsere Einführung in die internen Geheimnisse des VC 20/C 16 beendet. Es ist jetzt an Ihnen, die hier erworbenen Kenntnisse durch eigenes Experimentieren zu vertiefen und in eigenen Programmen einzubauen. Zusätzliche wichtige Hintergrund-Informationen speziell über die Themengebiete »Grafik« und »Zeichensatz« beim C 16 finden Sie in diesem Sonderheft.
