Tips & Tricks zum C 16, C 116, Plus/4

Die Speichererweiterungen für den C 16 und C 116 sind ein beliebtes Thema. Für unsere Leser haben wir dazu nützliche Hinweise herausgesucht. Auch für Musikliebhaber ist etwas dabei: eine vollständige Sound-Tabelle.

In unserem Sonderheft 8/86 haben wir Ihnen vorgestellt, wie Sie Ihren C 16 und C 116 auf 64 KByte Speicherplatz erweitern können. Es gibt aber Programme, die auf dem erweiterten C 16 nicht mehr laufen. Mit POKE 55,246 und POKE 56,63 können Sie softwaremäßig den Speicherbereich wieder auf 16 KByte begrenzen (Sonderheft 8, Seite 56). Wenn Sie noch den im Sonderheft 3/86 (Seite 43) genannten POKE 65299,17 vor LOAD und RUN eingeben, dann können Sie viele der problematischen Programme wieder benutzen. Doch einige erweisen sich als äußerst hartnäckig und versagen dennoch ihren Dienst. Hier hilft nur eine Hardware-Lösung. Wir wollen Ihnen zeigen, wie es gemacht wird.

Umschalten auf 16 KByte

Des Rätsels Lösung ist ein Schalter, mit dem Sie Ihren Computer wieder in den ursprünglichen Zustand versetzen können. Wie Sie den Schalter in unsere Umbauanleitung aus dem Sonderheft 8 integrieren können, wollen wir Ihnen in diesem Beitrag erklären.

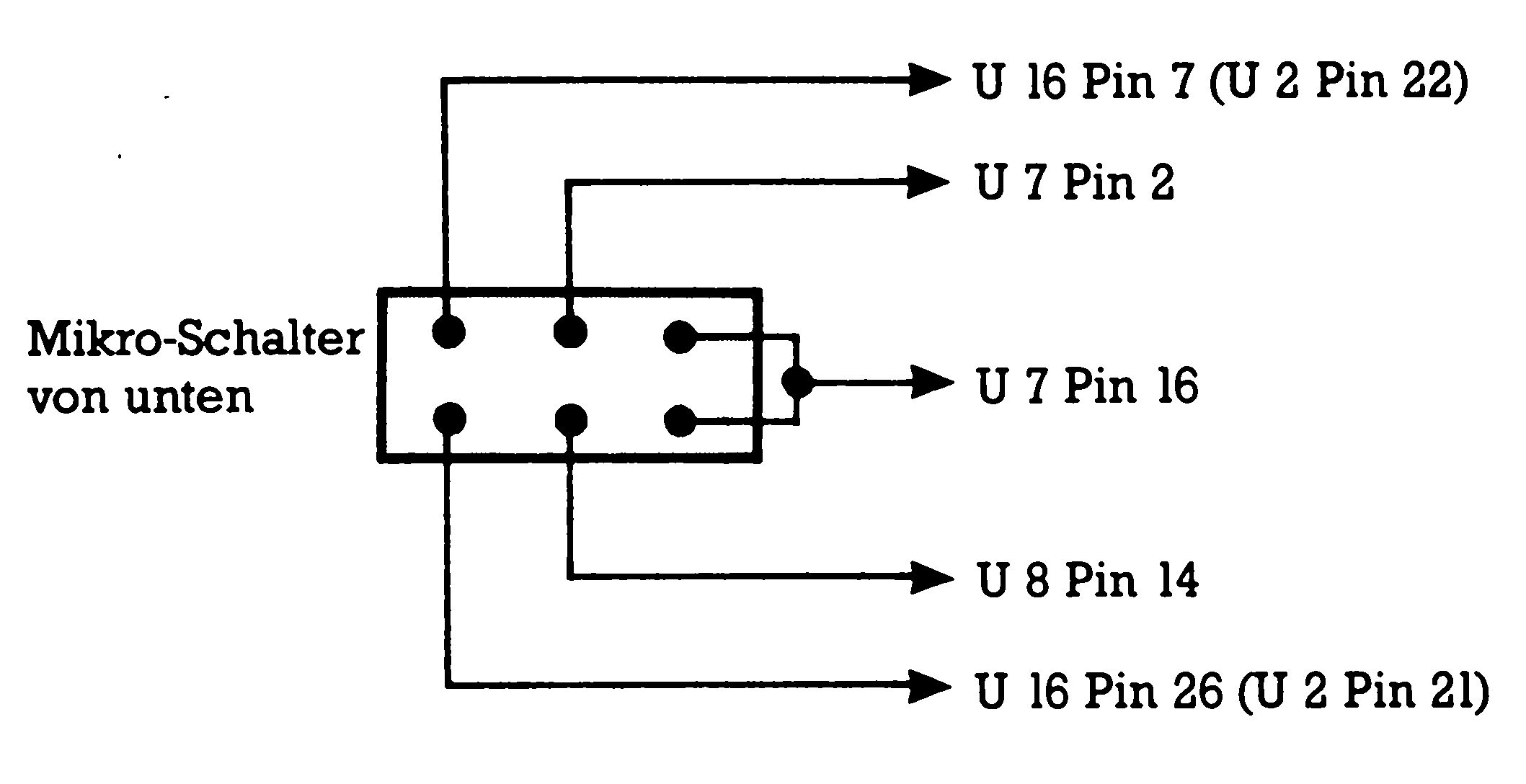

Zunächst müssen Sie sich in einem Elektronik-Geschäft einen Mikro-Schalter (2 x UM) besorgen. Schlagen Sie nun bitte die Seiten 90/91 im Sonderheft 8 auf. Die beiden neu eingelöteten Verbindungen (Bild 1 oder Bild 2) trennen Sie wieder auf. Anstelle der Verbindungen schließen Sie jetzt den Schalter an. Als Verbindungsleitung sollten Sie möglichst ein Stück Flachbandkabel nehmen (5 Adern, etwa 30 cm). Um Störungen zu vermeiden, sollte das Kabel nicht länger als notwendig sein. Wie der Schalter verdrahtet wird, finden Sie im Bild 1. Abgebildet ist jeweils die günstigste Lösung für den C 16 und den C 116 (in Klammern).

Wo sich die einzelnen ICs und ihre Anschluß-Pins auf der Platine befinden, können Sie im Sonderheft 8, Seite 90 und Seite 91, nachschlagen.

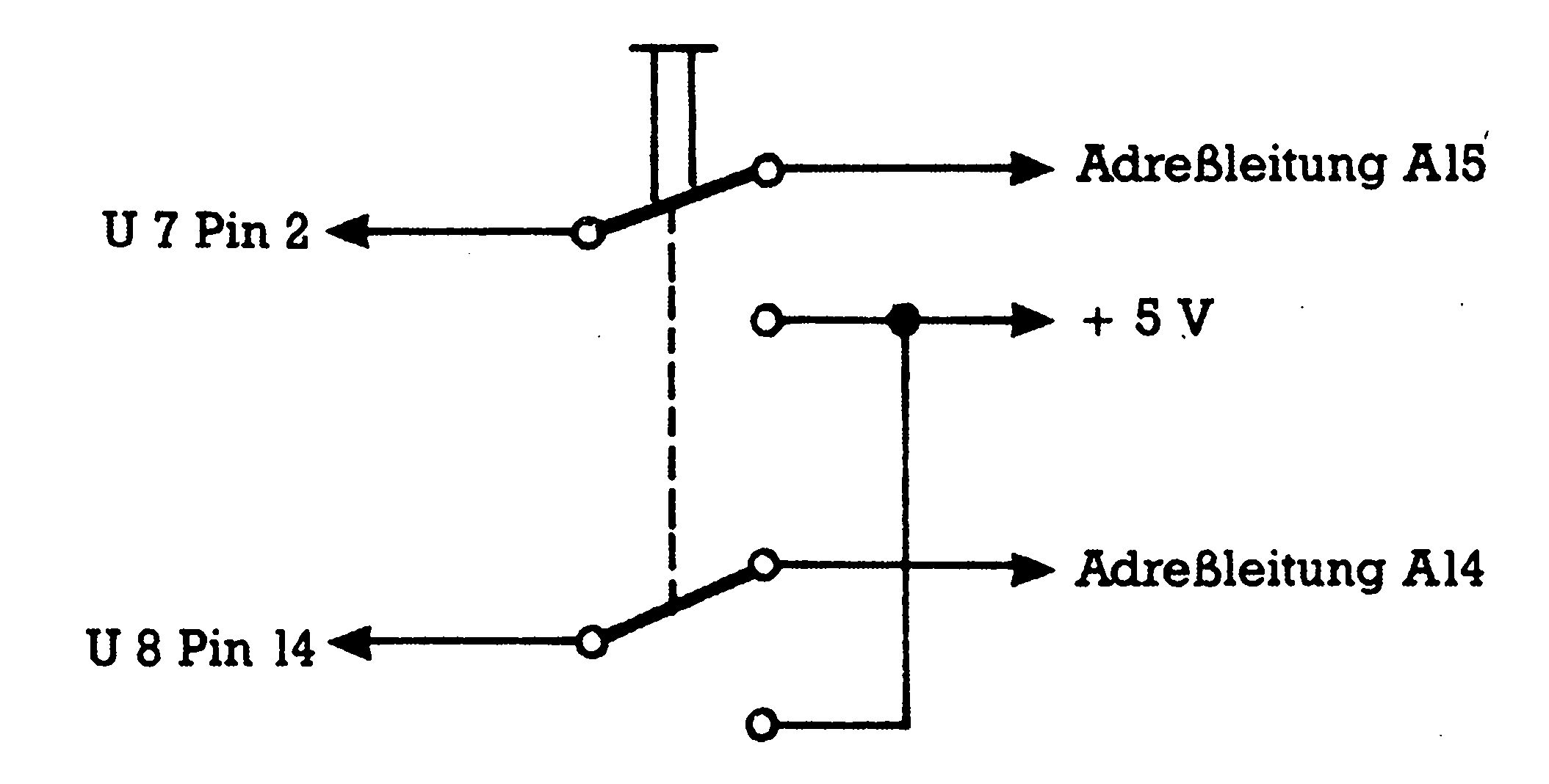

In Bild 2 haben wir Ihnen auch die Schaltfunktionen aufgezeigt. Den Schalter sollten Sie an einer geeigneten Stelle an das Gehäuse montieren (Loch bohren und Schalter festschrauben).

Jetzt können Sie wählen, ob Sie Ihren C 16/116 mit Original-Speicherbereich oder in erweiterter Version benutzen wollen.

Hier noch ein Tip: Wenn Sie während des Betriebs umschalten, dann müssen Sie anschließend die Taste <RESET> (neben dem Ein/Aus-Schalter) betätigen, um wieder die Einschaltmeldung zu erhalten.

Sound-Tabelle mit Halbtönen

Eine gute Sound-Programmierung des C 16/116 und Plus/4 ist mit der im Anhang des Bedienungshandbuches abgedruckten Sound-Tabelle nicht möglich. Sie reicht nur bis zum Ton G der 6. Oktave und Halbtöne fehlen völlig. In der untenstehenden Tabelle finden Sie alle nützlichen Werte. Die Angaben für Low- und High-Byte sind als dezimale und hexadezimale Werte in der Tabelle enthalten.
