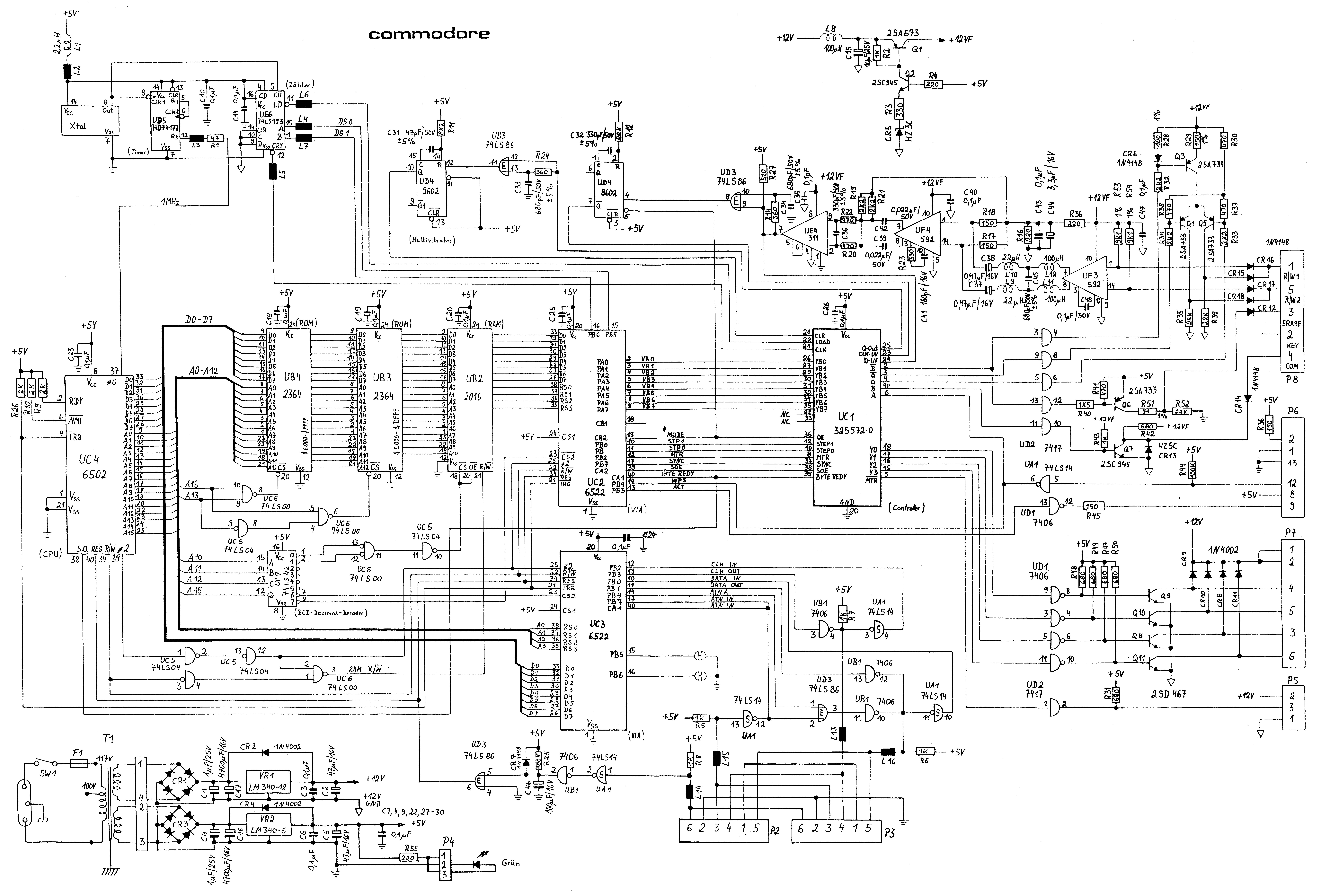

Zum Reparaturkurs in dieser Ausgabe der Schaltplan der Diskettenstation 1541, Rev.D. Enthalten ist die komplette Schaltung der Steuereinheit. Dieser Plan gilt nur für die kurze Platine. Die Motorsteuerung ist nicht abgebildet.
