C 64
Listing des Monats
8/86, S. 50,59-65

Digi-Controller

Fehlersuche in Gatterschaltungen und Simulation von Digitalschaltungen. Mittels eines Testlaufes, der die Wahrheitstabelle durchprüft, kann dieses Programm funktionale Schwächen frühzeitig entdecken. Außerdem läßt sich dieses Programm zu Lernzwecken bei angehenden Digitaltechnikern einsetzen.

Durch fortschreitende Automatisierungstechnik werden immer größere Anforderungen an elektronische Steuerungen gestellt. Ein immer häufiger auftretendes Schlagwort ist in der Elektronikbranche zu vernehmen: »Digitale Steuerungstechnik« Dieser Beitrag wird Sie schrittweise in die modernen Automatisierungstechniken der Gegenwart einführen.

Zur Simulation und praxisgerechten Anwendung wurde das Programm »Digi-Controller« geschrieben, das der Grundversion einer speicherprogrammierbaren Steuerung (abgekürzt: SPS) entspricht. Dieser Begriff sagt schon sehr viel über die Funktionsweise moderner Steuerungsanlagen aus. In der Regel sind diese Steuerungen computerunterstützt.

Zunächst haben Sie sich sicher schon gefragt, wie Sie diese Technik im Hobbybereich einsetzen können. Zuerst sind einmal alle Modelleisenbahner angesprochen, die sich einen automatischen Ablauf ihrer Bahnsteuerung zwar vorstellen können, jedoch die Hardware-Kosten bei einem fehlerhaften Aufbau scheuen. Als nächstes können alle Einsteiger in die Digitaltechnik aufhorchen, die die mühsamen Hardware-Aufbauten von Digitallabors verschmähen. Ja sogar für den Profi-Anwender sei auf das Austesten von Änweisungslisten nach DIN 19239 SPS verwiesen, da das Programm alle Eingaben (Inputs), Merker (Marker) und Ausgaben (Outputs) zu Papier bringt.

Alle 64 Inputs sind voreinstellbar oder Input 0 bis 7 werden im Dualzahlensystem automatisch hochgezählt, das Programm nach der Anweisungsliste (AWL) abgearbeitet und die digitalen Zustände ausgedruckt. Es kann auch ein TRACH-Lauf der eingegebenen Schaltung simuliert werden. Maximal angesprochen werden können 64 Inputs, 64 Outputs und 64 Marker bei 512 Programmschritten.

Bild 1 zeigt Ihnen eine komplexe Schaltung, deren Funktion Sie anhand des Digi-Controllers durchspielen sollen. Die Schaltung soll als Ausgang eine 0 liefern. Versuchen Sie, die mögliche Kombination der Eingänge herauszufinden und auszutesten (die richtige Lösung finden Sie im Listing-Teil). Probieren Sie es doch einmal aus!

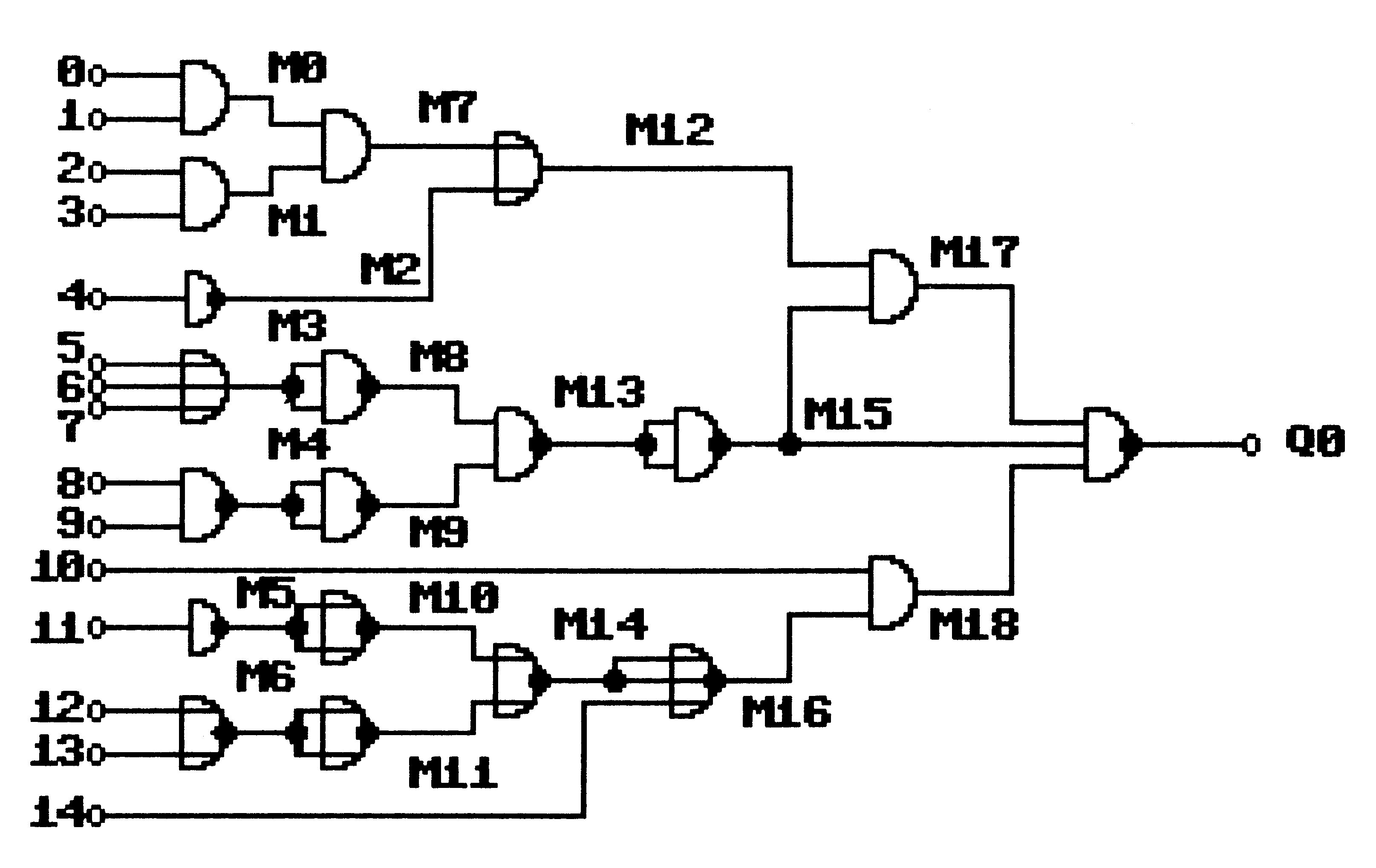

Große Gatterschaltung mit nummerierten Eingängen 0 bis 14 links, zahlreichen UND- und ODER-Gattern mit Bezeichnungen M0 bis M18, verbunden zu einem Ausgang Q0 rechts
Bild 1. Diese Schaltung können Sie auf ihre logische Funktionsfähigkeit mit Hilfe des »Digi-Controllers« testen
(Ernst Merk/dm)

Simulieren und Austesten digitaler Schaltungen und speicherprogrammierbarer Steuerungen ohne unnötigen und teueren Hardwareaufwand — Dieses Programm erledigt das für Sie.

Jeder Bastler, Digitaltechniker oder Informatikstudent kennt das Problem: Man hat nach mühevollem Überlegen eine digitale Schaltung, etwa für eine Ampel-Tipptastensteuerung, entwickelt und muß nun diese Schaltung auf ihre Funktion testen. Hierzu überprüft man den Aufbau mit einer Wahrheitstabelle. Dies bedeutet, daß an die Eingänge verschiedene Bitkombinationen angelegt und die Zustände aller Gatter bis zum Ausgang auf ihre Pegel getestet werden. Haben Sie nun eine Schaltung mit vielen Eingängen und Gattern, so können Sie sich bestimmt vorstellen, wieviele Bitwerte da auftauchen. In dem Beispiel auf Seite 50 existieren 15 Eingänge, 20 Gatter und ein Ausgang. Das bedeutet, daß an den Eingängen 215 (32768) verschiedene Bibkombinationen anliegen können. In einer Wahrheitstabelle würde dies 15 Spalten bedeuten. Per Hand dürften Sie sicher einige Zeit dafür benötigen, doch wozu gibt es schließlich Computer?

Das Programm »Digi-Controller« (Listing 1) eignet sich zur Simulation und Fehlersuche in Digitalschaltungen. Die Wahrheitstabelle kann sowohl von komplexen Digitalschaltungsentwürfen als auch von Steueranweisungen speicherprogrammierbarer Steuerungen (SPS) erstellt werden. Der Anwendungsbereich reicht vom Hobby-Anwender, der eine Eisenbahnsteuerung entwirft, bis zum Profi, der Programmteile von SPS austestet (der Autor benutzt das Programm zur Kontrolle selbst entwickelter Prüfgeräte für betriebliche Zwecke).

Nach DIN-Norm 19239 sind mit Ausnahme der Timerfunktion alle Anweisungen zur Erstellung einer Anweisungsliste (AWL) enthalten. Jedoch besteht die Möglichkeit, durch Programmierung anstelle eines Timers einen Input-Befehl zu wählen. Der jeweilige Zeitablauf kann somit simuliert werden (es ist bestimmt nicht sinnvoll, während einer Simulation auf einen Timerablauf von zum Beispiel 30 Minuten zu warten). Das Programm ist mit einem Standard-Compiler übersetzbar, was die Verarbeitungsgeschwindigkeit des Programms merklich erhöht (auf der Programmservice-Diskette ist selbstverständlich auch eine compilierte Version enthalten).

Doch vor der eigentlichen Bedienungsanleitung noch einige Begriffserklärungen:
Speicherprogrammierbare Steuerung — Elektronik-Steuerteil (Hardware)
Anweisungsliste (AWL) — Programm einer SPS (Software)
Eingänge einer SPS (Inputs) — Signalgeber (zum Beispiel Schalter)
Merker einer SPS (Marker) — Zwischenspeicher digitaler Ergebnisse
Ausgänge einer SPS (Outputs) — 2 (zum Beispiel Lampen)
Binärstelle — ein Bit (Inhalt: 0 oder 1)

Für den Einsteiger in die Digitaltechnik soll hier noch die Definition binärer Signale aufgezeigt werden:

Spannung vorhanden — keine Spannung vorhanden
Stromkreis geschlossen — Stromkreis geöffnet
Schalter eingeschaltet — Schalter ausgeschaltet
High-(oder 1-)Pegel — Low-(oder 0-)Pegel

Ordnet man diesen Zuständen Signale zu, so spricht man von binären (zweiwertigen) Signalen.

Die binäre Größe High/Low-Potential (abgekürzt H/L-Pegel) bedeutet, daß das elektrische Potential hoch (H, zum Beispiel +5V) oder niedrig (L, zum Beispiel OV) sein kann. Zu deren Darstellung können die binären Ziffern 0 und 1 herangezogen und als Signale bezeichnet werden. Eine binäre Stelle wird auch als »Bit« bezeichnet. Aus den binären Signalen läßt sich ein Dezimal-Dual-Zahlensystem aufbauen.

Wer sich intensiver mit dem Dualzahlensystem und dessen Anwendung beschäftigen möchte, der sei auf die überaus zahlreiche Literatur zu diesem Thema verwiesen.

Bevor es mit den Befehlen zur Erstellung einer Anweisungsliste losgeht, soll noch auf den Hardware-Aufwand für den Digi-Controller hingewiesen werden. Das Programm ist lauffähig auf einem C 64 mit Floppy 1541 und einem Epson RX/FX-80 mit Data-Becker-Interface. Andere Drucker sind über Änderung der Sekundäradresse im OPEN- und PRINT #-Befehl anpassungsfähig.

Programmbeschreibung

Für die Anweisungslisten (AWL,), die in den modernen SPS verschlüsselt abgelegt sind und mit denen auch der Digi-Controller arbeitet, gilt die DIN-Norm 19239. Hier sind den Operationen und Operanden anwenderspezifische Kurzzeichen in englisch und deutsch zugeordnet. Es werden folgende Abkürzungen verwendet:

Für die Operationen:

O OR ODER-Verknüpfung
A AND UND-Verknüpfung
X XOR EXKLUSIV-ODER-Verknüpfung
= ASSIGNMENT ZUWEISUNG
J JUMP absolute Sprunganweisung
JI JUMP IF indirekte Sprunganweisung
; Kommentarzeile

und für die Operanden:

I INPUT Eingang
M MARKER Merker
Q OUTPUT Ausgang
N NOT Negation

Aufbau einer Anweisungsliste (AWL)

Die Anweisungsliste besteht im allgemeinen aus Anweisungs- und Kommentarzeilen.

Zeilennummer / Operation / Operand / Parameter / Kommentar

3stellig / 1stellig / 2stellig / 3stellig / 21stellig

Die Zeilennummer kann mittels Eingabe von Ziffern oder durch die Cursor-Tasten eingestellt werden. Der Zeilennummernbereich umfaßt 512 Zeilen. Die Zeilen werden vom Compiler in aufsteigender Reihenfolge abgearbeitet. Ausnahme: Absolute oder indirekte Sprungbefehle.

Die Operation »;« kennzeichnet eine Kommentarzeile. Die Operatoren »O«, »A« und »X« stellen eine logische Verknüpfung zwischen Inputs, Markern und Outputs dar. Das »=« Zeichen weist das Ergebnis einer logischen Operation einem Marker oder Outputzu.»J« kennzeichnet einen Sprungbefehl.

Der Operand definiert Input, Marker oder Output. Durch hinzufügen eines »N«-Zeichens kann der Operand negiert (invertiert) werden. Wurde als Operation ein »J«-Sprungbefehl definiert, so kann durch Angabe eines »I«-Zeichens im Operanden ein indirekter Sprungbefehl festgelegt werden.

Der Parameter legt die Nummer eines Inputs, Markers oder Outputs fest. Bei Sprungbefehlen wird hier die Zieladresse der nächsten Zeilennummer festgelegt.

Zulässige Eingabewerte:

0 bis 64 — Input, Marker, Output
0 bis 512 — absolute Sprungadresse (Jump)
0 bis 512 — indirekte Sprungadresse (Jump if)
Der Kommentar dient der Programmdokumentation.

Bevor wir nun in die Programmierung eigener AWL einsteigen, hier noch eine detaillierte Beschreibung des Controllers. Vom Hauptmenü aus sind aufzurufen:

Bei der Einzelauswertung können anfangs alle Bit-Kombinationen der einzelnen Inputs mit »0«, »l« oder einem Leerzeichen belegt werden. Spricht das Programm einen Input an, der mit einem Leerzeichen belegt ist, so wird der Inhalt des Inputs wie eine logische Null (0) behandelt. Im Ausdruck wird der Inhalt des Inputs ebenfalls mit einem Leerzeichen ausgegeben.

Wählen Sie die Gesamtauswertung, so wird zunächst der höchste Inputparameter (maximal Input 7) der AWL ermittelt. Das bedeutet: wurde zum Beispiel Input 0 bis 3in der AWL angesprochen, so generiert das Programm 2° = 16 Programmdurchläufe. Dabei setzt der Digi-Controller alle möglichen Bit-Zustände von Input O bis 3 automatisch. Diese arbeitet der Compiler ab und druckt sie aus (bei diesem Beispiel reichen die Bit-Zustände von 0000 bis 1111). Falls Zuweisungen an Marker oder Outputs übergeben wurden, so druckt das Programm auch diese Werte aus.

Umsetzen digitaler Schaltungen in eine AWL

Die Anzahl der Inputs aller logischen Schaltungen muß nicht drei sein, sondern kann je nach Bedarf bis 64 betragen (in unserem Beispiel auf Seite 50 existieren 15 Eingänge). Wichtig bei der Erstellung einer AWL ist:

Immer bei einer neuen AWL oder nach jeder Zuweisung (»=«) mit einer ODER-Anweisung als Operation beginnen. Zuerst muß ein internes Hilfsregister mit dem Inhalt eines Inputs (Bit = 1 oder 0) geladen werden. Dies ist nur mit der ODER-Anweisung möglich. Da das Hilfsregister nach jeder Zuweisung mit »=« gelöscht wird, ist es ebenfalls notwendig, das Hilfsregister mittels einer ODER-Anweisung zu laden.

Das Ergebnis einer logischen Verknüpfung ergibt sich aus dem Vergleich eines Inhalts von einem Input, Marker oder Output mit dem Inhalt des Hilfsregisters und wird im Hilfsregister abgelegt.

Die ODER-Schaltung (Bild 1)

Merksatz: Der Output Q0 führt H-Pegel, wenn mindestens an einem Input (IO bis I2) ein H-Pegel anliegt.

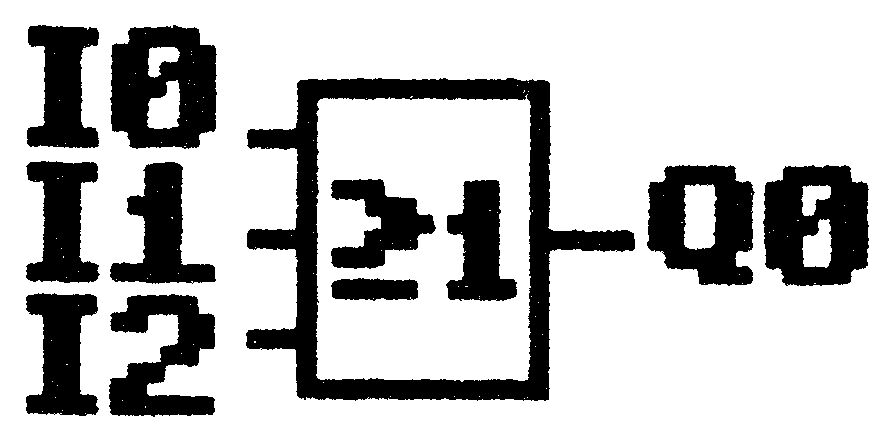

Logiksymbol eines ODER-Gatters (Kennzeichen ≥1) mit drei Eingängen I0, I1, I2 und Ausgang Q0
Bild 1. ODER-Schaltung

AWL:

0 ;    *OR-Verknüpfung mit 3 Inputs
1 0 I0 *Hilfsregister mit Inhalt von I0 laden
2 0 I1 *Inhalt Input I1 mit Inhalt Hilfsregister verknüpfen
3 0 I2 *Inhalt Input I2 mit Inhalt Hilfsregister verknüpfen
4 ;    *Ergebnis der Verknüpfung steht im Hilfsregister
5 = Q0 *Inhalt Hilfsregister Output Q0 zuweisen

Bitte geben Sie diese Anweisungszeilen im Digi-Controller ein. Sie können nun die AWL ausdrucken und auf Richtigkeit überprüfen. Das Ergebnis Ihrer Arbeit können Sie als Auswertung (Gesamtausdruck) ausgeben lassen.

Die UND-Schaltung (Bild 2)

Merksatz: Der Output Q0 führt nur dann einen H-Pegel, wenn alle Inputs (IO bis I2) einen H-Pegel führen.

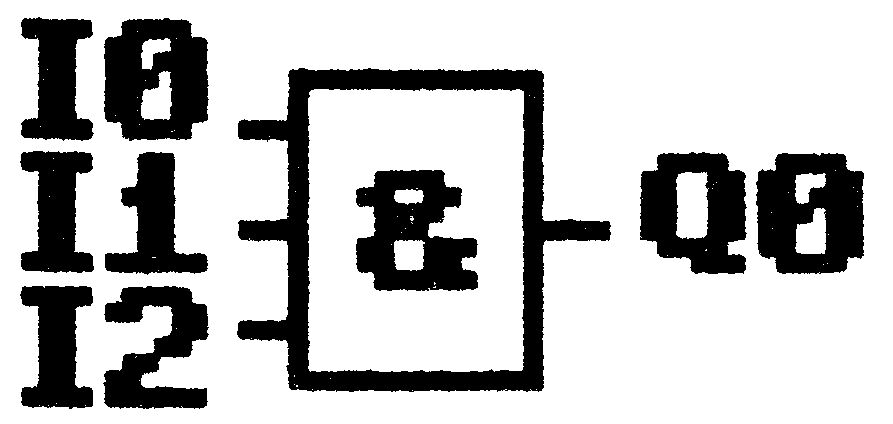

Logiksymbol eines UND-Gatters (Kennzeichen &) mit drei Eingängen I0, I1, I2 und Ausgang Q0
Bild 2. UND-Schaltung

AWL:

0 ;    *AND-Verknüpfung mit 3 Inputs
1 0 I0 *Hilfsregister mit Inhalt von Input I0 laden
2 A I1 *Inhalt Input I1 mit Inhalt Hilfsregister verknüpfen
3 A I2 *Inhalt Input I2 mit Inhalt Hilfsregister verknüpfen
4 ;    *Ergebnis der Verknüpfung steht im Hilfsregister
5 = Q0 *Inhalt Hilfsregister Output Q0 zuweisen

Die EXCLUSIV-ODER-Schaltung (Bild 3)

Merksatz: Der Output 00 führt nur dann einen H-Pegel, wenn an genau einem Input (IO/II) ein H-Pegel anliegt. Führt mehr als ein Input einen H-Pegel oder liegen alle Inputs auf L-Pegel, so steht am Ausgang Q0 ein L-Pegel.

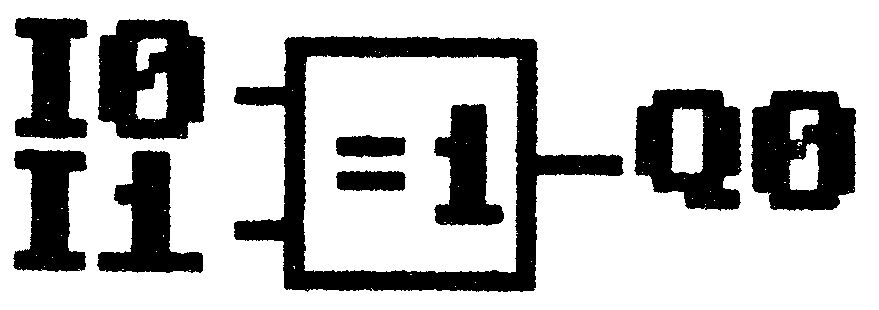

Logiksymbol eines Exklusiv-ODER-Gatters (Kennzeichen =1) mit zwei Eingängen I0, I1 und Ausgang Q0
Bild 3. EXOR-Schaltung

AWL:

0;     *XOR-Schaltung mit zwei Inputs
1 0 I0 *Hilfsregister mit Inhalt von Input IO laden
2 X I1 *Inhalt Hilfsregister mit Inhalt Input I1 verknüpfen
3 ;    *Ergebnis steht im Hilfsregister
4 = Q0 *Inhalt Hilfsregister Output Q0 zuweisen

Die NICHT-Schaltung (Bild 4)

Merksatz: Der Output 00 führt immer den umgekehrten Pegel des Inputs I0.

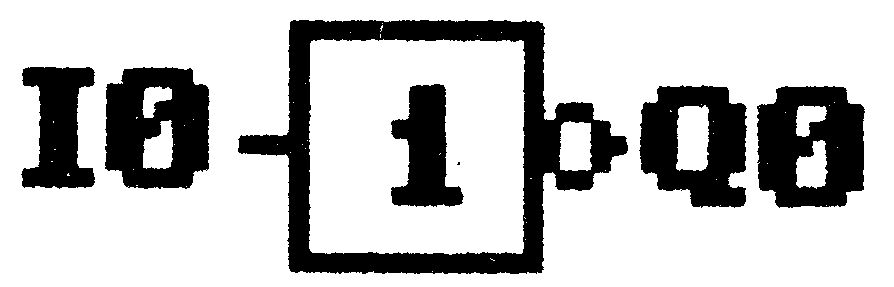

Logiksymbol eines NICHT-Gatters (Kennzeichen 1 mit Negationskreis am Ausgang) mit Eingang I0 und Ausgang Q0
Bild 4. NICHT-Schaltung

AWL
0 ; *NICHT-Verknüpfung am Output
1 0 IN1 *Inhalt Input Il invertiert in Hilfsregister laden
2 = Q1 *Inhalt Hilfsregister Output Q1 zuweisen

Sprung-Befehle

Zum Einfügen und Austesten von Programmteilen können Sprungbefehle in der AWL programmiert werden. — Der JUMP-Befehl: Gibt im Parameter die nächste Zeilennummer an, die vom Compiler abgearbeitet werden soll. Damit ist es zum Beispiel möglich, aus dem Hauptprogramm an das Programmende zu springen, eingefügte Programmzeilen abzuarbeiten und wieder ins Hauptprogramm zurückzuspringen.

AWL:

0 ;    *Sprungbefehle
1 0 I0 *Hilfsregister mit Inhalt von Input I0 laden
2 J  5 *Springe nach Zeilennummer 5
3 0 I1 *ODER-Verknüpfung bei indirektem Sprung
4 ;    *Kommentarzeile
5 0 I2 *ODER-Verknüpfung mit Inhalt von Input I2
6 J I3 *Springe nach Zeilennummer 3, wenn Hilfsregister = L-Pegel
7 = Q0 *Ergebnis Output Q0 zuweisen

Die Sprünge werden solange wiederholt, bis ein Input (I1/I2) einen H-Pegel annimmt.

Praktisches Anwendungsbeispiel:

Steuerung für eine Treppenhausbeleuchtung:

In einem Treppenhaus soll die Beleuchtung von zwei Stellen unabhängig voneinander ein- und ausgeschaltet werden können (Wechselschaltung). Die Schalter IO und Il wirken über die logische Verknüpfungsschaltung auf zwei Lampen (00/QN), die parallel geschaltet sind.

Wahrheitstabelle:

I0 I1 Q0 Q1
0 0 0 0
0 1 1 1
1 0 1 1
1 1 0 0

AWL: (Bild 5)

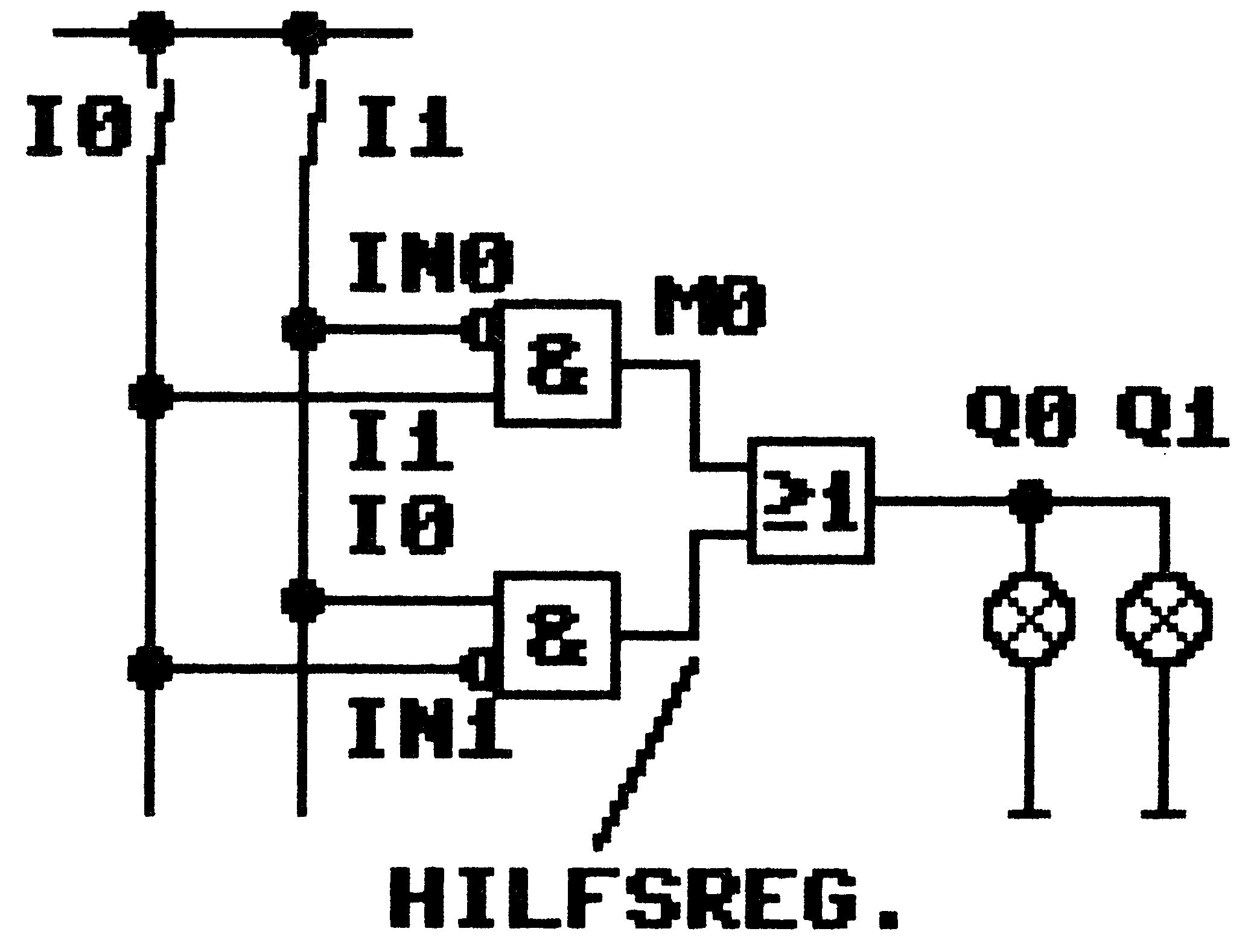

Kontaktplan-artige Schaltung mit Eingängen I0, I1, invertierten Kontakten IN0, IN1, zwei UND-Gattern und einem ODER-Gatter, Marker M0, Ausgängen Q0 und Q1 mit Lampensymbolen sowie Beschriftung HILFSREG
Bild 5. Anwendungsbeispiel
0 ;      *Treppenhausbeleuchtung
1 0 IN 0 *Hilfsregister laden
2 A I  1 *UND-Verknüpfung mit Hilfsregister
3 = M  0 *Zwischenergebnis im Marker ablegen
4 0 IN 1 *Hilfsregister neu laden
5 A I  0 *UND-Verknüpfung mit Hilfsregister
6 ;      *Ergebnis steht im Hilfsregister
7 0 M  0 *ODER-Verknüpfung Hilfsregister und Marker
8 = Q  0 *Ergebnis nach Output Q0 schreiben

Bitte AWL eingeben und das Ergebnis mittels Gesamtauswertung überprüfen.

Zum Testen Ihrer erworbenen Fähigkeiten noch eine kleine Aufgabe, bevor die AWL und die Lösung der auf Seite 50 vorgestellten Schaltung, die Sie mit dem Controller testen sollten, präsentiert wird.
Aufgabe: Weichenstellung für Modelleisenbahn

Mittels dreier Schalter (IO bis I2) sollen sieben Weichen einer Modelleisenbahn umgestellt werden. Die Weichenstellung wird durch eine Umwandlung von Dual- in Dezimalcode erreicht.

Schalterstellung Dualcode Weiche Nr. (1 = Änderung)
1 2 3 4 5 6 7
0 0 0 0 0 0 0 0 0 0
0 0 1 1 0 0 0 0 0 0
0 1 0 0 1 0 0 0 0 0
0 1 1 0 0 1 0 0 0 0
1 0 0 0 0 0 1 0 0 0
1 0 1 0 0 0 0 1 0 0
1 1 0 0 0 0 0 0 1 0
1 1 1 0 0 0 0 0 0 1

Und hier die Auflösung der auf Seite 50 abgebildeten Schaltung. Tabelle 1 zeigt die AWL, wie sie für einen OO = L-Pegel aussehen sollte. Tabelle 2 veranschaulicht den Testlauf, um zu sehen, ob die richtigen Pegel anliegen.

Datei- Name : testschaltung
Datum       : Tg.Mo.Ja

>  0  O  I   0      Eingang 0
>  1  A  I   1  AND Eingang 1
>  2  =  M   0  =   Marke 0
>  3  O  I   2      Eingang 2
>  4  A  I   3  AND Eingang 3
>  5  =  M   1  =   Marke 1
>  6  O  IN  4  NOT Eingang 4
>  7  =  M   2  =   Marke 2
>  8  O  I   5      Eingang 5
>  9  O  I   6  OR  Eingang 6
> 10  O  I   7  OR  Eingang 7
> 11  =  M   3  =   Marke 3
> 12  O  I   8      Eingang 8
> 13  A  I   9  AND Eingang 9
> 14  =  M   4  =   Marke 4
> 15  O  MN  4      invertieren
> 16  =  M   4      von Marke 4
> 17  O  IN 11  NOT Eingang 11
> 18  =  M   5  =   Marke 5
> 19  O  I  12      Eingang 12
> 20  O  I  13  OR  Eingang 13
> 21  =  M   6  =   Marke 6
> 22  O  MN  6      invertieren
> 23  =  M   6      von Marke 6
> 24  O  M   0      Marke 0
> 25  A  M   1  AND Marke 1
> 26  =  M   7  =   Marke 7
> 27  O  MN  3  NOT Marke 3
> 28  =  M   8  =   Marke 8
> 29  O  MN  4  NOT Marke 4
> 30  =  M   9  =   Marke 9
> 31  O  MN  5  NOT Marke 5
> 32  =  M  10  =   Marke 10
> 33  O  MN  6  NOT Marke 6
> 34  =  M  11  =   Marke 11
> 35  O  M   7      Marke 7
> 36  O  M   2  OR  Marke 2
> 37  =  M  12  =   Marke 12
> 38  O  M   8      Marke 8
> 39  A  M   9  AND Marke 9
> 40  =  M  13  =   Marke 13
> 41  O  MN 13      invertieren
> 42  =  M  13      von Marke 13
> 43  O  M  10      Marke 10
> 44  O  M  11  OR  Marke 11
> 45  =  M  14  =   Marke 14
> 46  O  MN 14      invertieren
> 47  =  M  14      von Marke 14
> 48  O  MN 13  NOT Marke 13
> 49  =  M  15  =   Marke 15
> 50  O  M  14      Marke 14
> 51  O  I  14  OR  Eingang 14
> 52  =  M  16  =   Marke 16
> 53  O  MN 16      invertieren
> 54  =  M  16      von Marke 16
> 55  O  M  12      Marke 12
> 56  A  M  15  AND Marke 15
> 57  =  M  17  =   Marke 17
> 58  O  I  10      Eingang 10
> 59  A  M  16  AND Marke 16
> 60  =  M  18  =   Marke 18
> 61  O  M  17      Marke 17
> 62  A  M  15  AND Marke 15
> 63  A  M  18  AND Marke 18
> 64  =  Q   0  =   Ausgang 0
> 65  O  QN  0      invertieren
> 66  =  Q   0      des Ausganges
Tabelle 1. So müßte die AWL für die Schaltung auf Seite 52 aussehen, wenn am Ausgang ein L-Pegel anliegen soll
Datei- Name         : testschaltung
Einzel - Auswertung : Tg.Mo.Ja

Opr/Bit : 66666555555555544444444443333333333222222222211111111110000000000
          43210987654321098765432109876543210987654321098765432109876543210
Input   I                                                   000111100001111
Marker  M                                               1111001011111000111
Output  Q                                                                 0
Tabelle 2. Das Testprotokoll von Tabelle 1 in der Einzelauswertung
(Ernst Merk/dm)
15 printchr$(147);:dimi$(65),q$(65),m$(65),o$(513)
80 o1$=" ":o2$="  ":o3$="   ":o4$="                     "
90 zl$="":po=3
100 printchr$(14)"{gry1}":poke53280,5 :poke53281,5
120 ko$="{rvon}Digit-Controller v. E. Merk (07309/6501){rvof}"
130 d$="digit1"
140 br$="{rvon}                                        {rvof}"
150 bl$="                                        "
160 kz$=".ZN..Opr.Op..Nr...Kommentar............."
180 li$="{rvon}CRSR{rvof}=ZN+/-  {rvon} E{rvof}ingabe  {rvon}F1{rvof}=List  {rvon}F7{rvof}=Menue{rvon} {rvof}"
200 o$="{rvon}Operation{rvof}  OR AND XOR JMP JI = ;  {rvon}Return{rvof}"
210 op$="{rvon}Operand{rvof} I(N) Q(N) M(N)  (N=Nicht) {rvon}Return{rvof}"
220 oe$="{rvon}Operanden- Nr.{rvof} J(512)      *(64)  {rvon}Return{rvof}"
230 km$="{rvon}Kommentar{rvof} 0-21 Zeichen            {rvon}Return{rvof}"
240 da$="{rvon} {rvof}{rght}{rght}{rght}{rvon}  {rvof}{rght}{rvon}  {rvof}{rght}{rght}{rvon}  "
242 da$=da$+"{rvof}{rght}{rght}{rght}{rvon}  {rvof}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rvon} {rvof}"
250 la$="{rvon}      Anweisungsliste ausdrucken !      {rvof}"
260 z1$="Opr/Bit : 666665555555555444444444433333"
270 z2$="33333222222222211111111110000000000"
280 z3$="          432109876543210987654321098765"
290 z4$="43210987654321098765432109876543210"
1000 rem ******************************
1010 printchr$(147);ko$:print:print:print
1020 print" M E N U E "
1025 print"{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}":print:print
1040 print" A = Anweisungs- Programme loeschen":print
1050 print" B = Anweisungsliste (AWL) v. Disk lesen"
1060 print" C = Anweisungsliste (AWL) erstellen":print
1070 print" D = Anweisungsliste (AWL) ausdrucken":print
1080 print" E = Auswertung v. AWL ausdrucken":print
1090 print" F = Ende"
1100 gete$:ife$=""then1100
1105 ife$="a"then21000
1110 ife$="b"thenf2=0:goto1200
1120 ife$="c"then1500
1130 ife$="d"then4000
1140 ife$="e"then5000
1150 ife$="f"thenprintchr$(142)chr$(147)"{lblu}";:poke53280,14:poke53281,6:end
1160 goto1100
1200 rem ******************************
1210 printchr$(147);ko$;bl$
1225 print:print:print
1230 print" Bitte Datendiskette einlegen und        {rvon}Return{rvof} druecken !":print:print
1235 print" {rvon}F7    {rvof} = zurueck zum Menue":print
1240 getee$:ifee$=""then1240
1250 ifee$=chr$(13)thengosub53000:goto1300
1260 ifee$=chr$(136)then1000
1270 goto1240
1300 iff2=0thenopen1,8,8,f$+",s,r":close1:gosub50000:rem floppy test
1301 iff2=1thenopen1,8,8,"@:"+f$+",s,w":close1:gosub50000:rem floppy test
1302 iff1=1then1200
1303 iff2=0thenprint:printchr$(147)"{rvon} Liste wird geladen !                   {rvof}"
1304 iff2=1thenprint:printchr$(147)"{rvon} Liste wird gespeichert !               {rvof}"
1305 iff2=0thenopen1,8,8,"@:"+f$+",s,r"
1306 iff2=1thenopen1,8,8,"@:"+f$+",s,w"
1307 iff2=1then1330
1309 rem ******************************
1310 forj=0to512:o$(j)="":next
1312 forj=0to512
1315 e$="":input#1,e$:ife$="Ende"orst=64thenclose1:goto1360
1320 k=val(mid$(e$,2,3))
1322 o$(k)=e$:printo$(k);
1325 next:close1:goto1360
1329 rem ******************************
1330 forj=0to512
1335 ifo$(j)=""then1355
1350 print#1,o$(j):printo$(j);
1355 next:print#1,"Ende":close1
1360 f2=0:goto1000
1500 rem *** liste erstellen **********
1550 printchr$(147);
1560 printchr$(19);ko$;bl$;br$;li$;br$;bl$;kz$;br$;da$;br$;
1570 zl$="  0":po=0:goto1700
1600 e$="":gete$:ife$=""then1600
1610 ife$=chr$(136)thenf2=1:goto1200
1620 ife$=chr$(133)then1800
1630 ife$=chr$(69)andright$(zl$,1)<>chr$(32)then2500
1635 ife$>chr$(47)ande$<chr$(58)then1670
1638 ife$=chr$(20)then1680
1640 ife$=chr$(17)then2000
1650 ife$=chr$(145)then2050
1660 goto1600
1670 zl$=right$(zl$,2)+e$:zl$=right$(zl$,3):po=po+1:
1672 ifval(zl$)>500then1600
1674 goto1700
1675 ifpo>3thenpo=3:goto1700
1680 zl$=chr$(32)+left$(zl$,2):zl$=left$(zl$,3):po=po-1
1690 ifpo<1thenpo=1:goto1700
1700 printchr$(19)"{down}{down}{down}{down}{down}{down}{down}{down}{rght}   ";:printchr$(19)"{down}{down}{down}{down}{down}{down}{down}{down}{rght}"zl$;
1702 ifright$(zl$,1)<>chr$(32)then1710
1704 goto 1600
1710 zn=val(zl$)
1720 ifo$(zn)=""theno$(zn)=bl$
1730 o1$=mid$(o$(zn),7,1):print"{home}{down}{down}{down}{down}{down}{down}{down}{down}{rght}{rght}{rght}{rght}{rght}{rght}"o1$;
1740 o2$=mid$(o$(zn),10,2):print"{home}{down}{down}{down}{down}{down}{down}{down}{down}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}"o2$;
1750 o3$=mid$(o$(zn),14,3):print"{home}{down}{down}{down}{down}{down}{down}{down}{down}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}"o3$;
1760 o4$=mid$(o$(zn),19,21):print"{home}{down}{down}{down}{down}{down}{down}{down}{down}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}"o4$;
1770 ifo$(zn)=bl$theno$(zn)=""
1790 goto1600
1800 rem *** list *********************
1810 z=0:zn=val(zl$)
1822 print"{home}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}";:forj=1to14:printbl$;:next
1824 print"{home}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}";
1830 forj=znto0step-1
1840 ifo$(j)=""then1860
1845 ifz>4then1900
1850 printo$(j)"{up}{up}";:z=z+1
1860 next
1900 z=0:print"{home}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}";
1920 ifzn=500then1600
1930 zn=zn+1:forj=znto500
1940 ifo$(j)=""then1960
1945 ifz>4then1600
1950 printo$(j);:z=z+1
1960 next
1970 goto1600
2000 rem *** zeile+1 ******************
2010 zn=val(zl$):zn=zn+1:ifzn>500thenzn=500
2020 zl$=left$(bl$,4)+str$(zn):zl$=right$(zl$,3)
2030 goto1700
2050 rem *** zeile-1 ******************
2060 zn=val(zl$):zn=zn-1:ifzn<0thenzn=0
2070 zl$=left$(bl$,4)+str$(zn):zl$=right$(zl$,3)
2080 goto1700
2500 rem *** eingabe operation *******
2510 print"{home}{down}{down}{down}";o$;:goto2580
2520 e$="":gete$:ife$=""then2520
2530 ife$=chr$(13)ando1$=""thenprint"{home}{down}{down}{down}"li$;:o$(val(zl$))="":goto2000
2531 ife$=chr$(13)ando1$=";"thenprint"{home}{down}{down}{down}"li$;:o2$="  ":o3$="   ":goto3100
2535 ife$=chr$(13)ando1$<>""then2600
2540 ife$=chr$(79)ore$=chr$(65)ore$=chr$(74)ore$=chr$(61)ore$=chr$(20)then2560
2545 ife$=chr$(88)ore$=chr$(59)then2560
2550 goto2520
2560 ife$=chr$(20)theno1$="":goto2580
2565 ife$=chr$(61)theno1$=e$:goto2580
2568 ife$=chr$(59)theno1$=e$:goto2580
2570 fa=asc(e$)+128:e$=chr$(fa):o1$=e$:
2580 print"{home}{down}{down}{down}{down}{down}{down}{down}{down}{rght}{rght}{rght}{rght}{rght}{rght} {left}";o1$;
2590 goto2520
2600 rem *** operand ****************
2610 print"{home}{down}{down}{down}";op$;:goto2680
2620 e$="":gete$:ife$=""then2620
2625 ife$=chr$(73)ando1$=chr$(61)then2620
2627 ife$=chr$(13)ando1$=chr$(74+128)then2740
2630 ife$=chr$(13)ando2$=""then2500
2635 ife$=chr$(13)ando2$<>""then2800
2640 ifo1$<>chr$(74+128)thenife$=chr$(73)ore$=chr$(81)ore$=chr$(77)then2700
2642 ife$=chr$(20)then2660
2645 ife$=chr$(78)andlen(o2$)=1then2720
2647 ifo1$=chr$(74+128)ande$=chr$(73)then2700
2650 goto2620
2660 iflen(o2$)=2theno2$=left$(o2$,1):goto2680
2670 iflen(o2$)=1theno2$=""
2680 print"{home}{down}{down}{down}{down}{down}{down}{down}{down}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}  {left}{left}";o2$;
2690 goto2620
2700 fa=asc(e$)+128:e$=chr$(fa):o2$=e$:
2710 goto2680
2720 fa=asc(e$)+128:e$=chr$(fa):o2$=o2$+e$
2730 goto2680
2740 print"{home}{down}{down}{down}{down}{down}{down}{down}{down}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}  {left}{left}";o2$;
2750 goto2800
2800 rem *** operanden- nummer ********
2805 iflen(o2$)=1theno2$=o2$+left$(bl$,1)
2807 ifo2$=""theno2$="  "
2810 print"{home}{down}{down}{down}";oe$;:p1=3:goto2970
2850 e$="":gete$:ife$=""then2850
2860 ife$=chr$(13)andright$(o3$,1)=chr$(32)then2600
2870 ife$=chr$(13)andright$(o3$,1)<>chr$(32)then3100
2880 ife$>chr$(47)ande$<chr$(58)then2900
2885 ife$=chr$(20)then2920
2890 goto2850
2900 o3$=right$(o3$,2)+e$:o3$=right$(o3$,3):p1=p1+1:
2910 goto2954
2920 ifp1>3thenp1=3:goto2954
2930 o3$=chr$(32)+left$(o3$,2):o3$=left$(o3$,3):p1=p1-1
2940 ifp1<1thenp1=1:
2954 ifval(o3$)>512andleft$(o1$,1)=chr$(74+128)theno3$="   ":p1=3:goto2970
2960 ifval(o3$)>64andleft$(o1$,1)<>chr$(74+128)theno3$="   ":p1=3:goto2970
2970 printchr$(19)"{down}{down}{down}{down}{down}{down}{down}{down}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}   {left}{left}{left}";o3$;
2980 goto2850
3100 rem *** kommentar ****************
3110 print"{home}{down}{down}{down}"km$
3120 p2=0:goto3220
3150 e$="":gete$:ife$=""then3150
3160 ife$=chr$(13)thenprint"{home}{down}{down}{down}"li$;:goto3300
3165 ife$=chr$(58)ore$=chr$(44)then3150
3170 ife$=chr$(20)thenp2=p2-1:goto3250
3175 ife$>chr$(31)ande$<chr$(91)thenp2=p2+1:goto3200
3180 ife$>chr$(31+128)ande$<chr$(91+128)thenp2=p2+1:goto3200
3190 goto3150
3200 ifp2>21thenp2=21
3210 o4$=left$(o4$,p2-1)+e$+left$(bl$,21-p2)
3220 print"{home}{down}{down}{down}{down}{down}{down}{down}{down}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}"o4$;
3230 goto3150
3250 ifp2<0thenp2=0
3260 o4$=left$(o4$,p2)+left$(bl$,21-p2):
3270 goto3220
3300 rem *** eingabestring gesamt *****
3302 ifright$(zl$,1)<>chr$(32)then3320
3310 goto1700
3320 zn=val(zl$)
3330 o$(zn)=chr$(62)+zl$+"  "+o1$+"  "+o2$+"  "+o3$+"  "+o4$+" "
3340 goto2000
4000 rem *** liste ausdrucken *********
4010 printchr$(147);ko$;bl$;la$
4020 print" Druecke {rvon}B{rvof}ildschirm oder {rvon}D{rvof}rucker    ":print:print
4030 e$="":gete$:ife$=""then4030
4040 ife$=chr$(66)thenf3=0:goto4100
4050 ife$=chr$(68)thenf3=1:goto4100
4055 ife$=chr$(136)then1000
4060 goto4030
4100 iff3=1thenprint"{rvon}       Bitte Drucker einschalten !!!    {rvof}";
4110 iff3=1thenprintbl$;
4130 input"Von Zeile :     0{left}{left}{left}";o1$
4140 input"bis Zeile :     512{left}{left}{left}{left}{left}";o2$
4142 print
4150 p1=val(o1$):p2=val(o2$):ifp1>p2then4000
4160 ifp1<0orp1>512orp2<0orp2>512then4000
4164 input"Datum :    Tg.Mo.Ja{left}{left}{left}{left}{left}{left}{left}{left}{left}{left}";ee$
4170 print:print:print"{rvon}      F1= Start      F7= Menue          {rvof}":print:print
4200 e$="":gete$:ife$=""then4200
4210 ife$=chr$(136)then1000
4220 ife$<>chr$(133)then4200
4225 printchr$(147);
4230 iff3=0thenclose1:open1,3,8
4240 iff3=1thenclose1:open1,4,7
4250 z=0:print#1,ko$;br$
4260 iff3=1thenprint#1,"Datei- Name : ";f$:print#1,"Datum       : ";ee$:print#1
4300 forj=p1top2
4310 iff3=0andz>=20thengosub51000
4320 gete$
4330 ife$=chr$(136)thenclose1:goto1000
4340 ifo$(j)=""then4360
4350 z=z+1:print#1,o$(j);:iff3=1thenprint#1
4360 next
4370 iff3=0thengosub51000
4380 print#1:print#1:print#1
4390 close1:goto1000
5000 rem *** auswertung ***************
5010 printchr$(147)ko$;bl$:print:print
5020 print" Bitte waehlen Sie :":print"{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}{CBM-U}":print
5025 print" {rvon}T{rvof}race                 ohne Drucker   ":print
5030 print" {rvon}E{rvof}inzelauswertung = I(0-64) manuell":print
5040 print" {rvon}G{rvof}esamtauswertung = I(0-7)  automatisch":print:print:print:print
5050 e$="":gete$:ife$=""then5050
5055 ife$=chr$(84)then6500
5060 ife$=chr$(71)then6000
5070 ife$=chr$(69)then7000
5080 goto5050
6000 rem *** gesamtauswertung *********
6002 input" Datum :    Tg.Mo.Ja{left}{left}{left}{left}{left}{left}{left}{left}{left}{left}";ee$:print:print
6005 print"{rvon}#####  Bitte Drucker einschalten  ######{rvof}";
6010 print"{rvon}#####  F1= Start       F7= Menue  ######{rvof}":print
6020 e$="":gete$:ife$=""then6020
6030 ife$=chr$(136)then1000
6040 ife$<>chr$(133)then6020
6090 m=0:ma=-1
6100 open1,4,7
6110 print#1,ko$;br$;"Datei- Name         : ";f$
6115 print#1,"Gesamt - Auswertung : ";ee$:print#1
6120 fore=0to512
6125 p1=val(mid$(o$(e),14,3)):ifp1>7then6128
6127 ifmid$(o$(e),10,1)="I"andp1>mthenm=p1
6128 ifo$(e)<>""thenma=e
6130 next
6131 ifma<0thenprint#1,"Kein Programm vorhanden !":print#1:close1:goto1000
6132 c=0:rem ******************************
6135 ifc>(2^(m+1))-1then6340
6140 forl=0to64:i$(l)=" ":m$(l)=" ":q$(l)=" ":next
6150 z=c:forj=mto0step-1
6160 ifz<2^jtheni$(j)="0":goto6180
6170 z=z-2^j:i$(j)="1"
6180 next
6200 gosub9000
6240 k$=right$(str$(c),3)
6250 print#1,z1$;z2$;" ;Dez":print#1,z3$;z4$
6280 q$="":m$="":i$="":ford=64to0step-1
6290 q$=q$+q$(d):m$=m$+m$(d):i$=i$+i$(d)
6300 next
6305 print#1,"Input   I ";i$;" ;";left$(bl$,3-len(k$));k$
6310 print#1,"Marker  M ";m$
6320 print#1,"Output  Q ";q$:print#1
6325 c=c+1
6330 iff3<>2then6135
6340 close1:goto1000
6500 rem *** trace ********************
6510 e$="+":printchr$(147)"{rvon}   ---   Compilat wird erstellt   ---   {rvof}";
6515 print"{rvon}         F7 = Programm - Stop           {rvof}"
6520 ma=-1:fork=0to512
6530 ifo$(k)<>""thenma=k
6540 ifk<65theni$(k)=" ":m$(k)=" ":q$(k)=" "
6550 next
6555 ifma<0thene$="":goto6650
6590 f3=0:gosub9000
6650 print:print:print"{rvon}     F1= weiter     Return= Abbruch     {rvof}"
6660 ee$="":getee$:ifee$=""then6660
6670 ifee$=chr$(13)then1000
6690 ifee$=chr$(133)then6590
6700 goto6660
7000 rem *** einzelauswertung *********
7002 input" Datum :    Tg.Mo.Ja{left}{left}{left}{left}{left}{left}{left}{left}{left}{left}";ee$:print:print
7005 print"{rvon}#####  Bitte Drucker einschalten  ######{rvof}";
7010 print"{rvon}#####  F1= Start       F7= Menue  ######{rvof}":print
7020 e$="":gete$:ife$=""then7020
7030 ife$=chr$(136)then1000
7040 ife$<>chr$(133)then7020
7090 ma=-1
7100 printchr$(147)ko$;bl$
7110 printbr$;"{rvon} CRSR{rvof}=Eing. {rvon}F1-F3{rvof}=Modus {rvon}Return{rvof} {rvon}F7{rvof}=Menue{rvon} {rvof}";br$
7140 k=0:fb$="         ":
7145 goto7700
7150 b$="":getb$:ifb$=""then7150
7160 ifb$=chr$(17)then7200
7170 ifb$=chr$(145)then7250
7180 ifb$=chr$(13)then7800
7185 ifb$=chr$(133)orb$=chr$(134)orb$=chr$(135)then7300
7190 ifb$=chr$(136)then1000
7195 goto7150
7200 rem *** input +1 *****************
7210 k=k+1:ifk>64thenk=0
7220 i$(k)=c$:goto7700
7250 rem *** input -1 *****************
7260 k=k-1:ifk<0thenk=64
7270 i$(k)=c$:goto7700
7300 rem *** modus ********************
7310 ifb$=chr$(133)thenc$="1":fb$=" gesetzt":goto7270
7320 ifb$=chr$(134)thenc$="0":fb$=" gesetzt":goto7270
7330 ifb$=chr$(135)thenc$=" ":fb$="        ":goto7270
7690 rem *** anzeige input ************
7700 printchr$(19)"{down}{down}{down}{down}{down}{down}{down}{down}{rvon}Input  (I)  : {rvof}    {left}{left}{left}{left}"left$(bl$,3-len(str$(k)));k;
7710 ifi$(k)=""thenprint"{rvon}  {rvof} {left}   {rvon} {rvof}";fb$:goto7150
7720 print"{rvon}  {rvof} {left} ";i$(k);" {rvon} {rvof}";fb$
7730 goto7150
7800 printchr$(147)ko$;bl$;"Input - Uebersicht ( Dualwert ) :":print
7810 fork=0to64
7815 fb$=str$(k):fb$=mid$(fb$,2,2):fb$=left$(bl$,2-len(fb$))+fb$
7820 print"I(";fb$;")= "i$(k),
7830 next
7840 print:print:print"{rvon}F1=zurueck Input Return=weiter  F7=Menue{rvof}";
7850 b$="":getb$:ifb$=""then7850
7860 ifb$=chr$(133)then7100
7870 ifb$=chr$(136)then1000
7880 ifb$<>chr$(13)then7850
8270 printchr$(147)ko$;bl$"Einzel - Auswertung : "ee$:print
8280 open1,4,7
8285 print#1,ko$;br$;"Datei- Name         : ";f$
8288 print#1,"Einzel - Auswertung : ";ee$:print#1
8290 fork=0to512
8291 ifk<65thenq$(k)=" ":m$(k)=" "
8292 ifo$(k)<>""thenma=k
8294 next
8296 ifma<0thenprint#1,"Kein Programm vorhanden !":print#1:close1:goto1000
8300 gosub9000
8310 print#1,z1$;z2$:print#1,z3$;z4$
8320 q$="":m$="":i$="":forl=64to0step-1
8330 ifq$(l)=""thenq$(l)=" "
8340 ifm$(l)=""thenm$(l)=" "
8350 ifi$(l)=""theni$(l)=" "
8370 q$=q$+q$(l):m$=m$+m$(l):i$=i$+i$(l)
8380 nextl
8390 print#1,"Input   I ";i$
8400 print#1,"Marker  M ";m$
8410 print#1,"Output  Q ";q$:print#1
8420 close1:goto1000
9000 rem *** compiler *****************
9010 h=0:l=0:f3=0
9060 rem
9062 getb$:ifb$=chr$(136)thenf3=2:close1:return
9070 ifl>mathenreturn
9080 ifo$(l)=""ormid$(o$(l),7,1)=chr$(59)then20000
9090 ife$="+"thenprintleft$(o$(l),4),
9100 o1$=mid$(o$(l),7,1):o2$=mid$(o$(l),10,1):o3$=mid$(o$(l),14,3)
9105 o4$=mid$(o$(l),11,1):rem negation
9110 :
9120 ifo1$="J"ando2$=" "thenl=val(o3$):goto9060
9122 :
9125 ifo1$="J"ando2$="I"and h=0 thenl=val(o3$):goto9060
9126 :
9130 :
9140 ifo1$<>"="then9200
9150 ifo4$="N"andh=0thenh=1:goto9170
9160 ifo4$="N"andh=1thenh=0
9170 ifo2$="Q"thenq$(val(o3$))=right$(str$(h),1):h=0:goto20000
9180 ifo2$="M"thenm$(val(o3$))=right$(str$(h),1):h=0:goto20000
9190 :
9200 ifo1$<>"O"then9270
9210 ifo2$="I"thenhh=val(i$(val(o3$)))
9220 ifo2$="M"thenhh=val(m$(val(o3$)))
9230 ifo2$="Q"thenhh=val(q$(val(o3$)))
9240 ifo4$="N"thengosub52000
9250 h=h or hh:goto20000
9260 :
9270 ifo1$<>"A"then9340
9280 ifo2$="I"thenhh=val(i$(val(o3$)))
9290 ifo2$="M"thenhh=val(m$(val(o3$)))
9300 ifo2$="Q"thenhh=val(q$(val(o3$)))
9310 ifo4$="N"thengosub52000
9320 h=h and hh:goto20000
9330 :
9340 ifo1$<>"X"then9410
9350 ifo2$="I"thenhh=val(i$(val(o3$)))
9360 ifo2$="M"thenhh=val(m$(val(o3$)))
9370 ifo2$="Q"thenhh=val(q$(val(o3$)))
9380 ifo4$="N"thengosub52000
9390 ifh=hhthenh=0:goto20000
9400 ifh<>hhthenh=1
9410 :
20000 l=l+1:goto9060
21000 rem *** programme loeschen ******
21010 f2=2:p1=0:f3=-1
21020 printchr$(147)"{rvon}   Anweisungs- Programme loeschen !!!   {rvof}";bl$
21030 printbr$"{rvon}F1{rvof}=loeschen   {rvon}F5{rvof}=weiter   {rvon}F7{rvof}=Menue     {rvon} {rvof}";br$
21040 close2:close15:gosub53010
21045 gete$:ife$=chr$(136)then1000
21050 iff3=-1then1000
21060 goto21000
22000 rem *** programm loeschen *******
22010 close15:open15,8,15,"s:"+f$:close15:open15,8,15:f3=0:
22020 ifp1=0thenp1=1:print"{rvon}"f$"{rvon}";:goto22040
22030 p1=0:print:print"{up}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}";"{rvon}"f$"{rvof}"
22040 forl=1to1500:next:f$=""
22050 goto21000
50000 rem *** floppy- test ************
50010 open15,8,15:input#15,fa,fb$,fc,fd
50020 iffa=0thenf1=0:goto50100
50030 printchr$(147)ko$;br$
50040 print" Floppy - Fehler :":print:printfa;" "fb$" "fc" "fd:print:print
50050 print" Bitte Fehler beheben und                {rvon}Return{rvof} druecken !":print:print
50060 getee$:ifee$=""then50060
50070 ifee$<>chr$(13)then50060
50080 f1=1
50100 close15:return
51000 rem *** abfrage weiter / stop ***
51010 z=0
51020 print#1,chr$(19)"{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}{down}";
51030 print#1,"{rvon} Space = weiter        F7 = Menue       {rvon}";
51050 e$="":gete$:ife$=""then51050
51060 ife$=chr$(136)thenclose1:goto1000
51070 ife$<>chr$(32)then51050
51080 print#1,chr$(19):fork=1to24:print#1,bl$;:next
51090 print#1,chr$(19);:return
51990 rem *** negation ****************
52000 ifhh=0thenhh=1:goto52020
52010 ifhh=1thenhh=0
52020 return
52990 rem *** directory lesen *********
53000 printchr$(147)"{gry1}";:close15:close2
53002 iff2=0thenprint"{rvon}         Directory - Uebersicht :       {rvof}";bl$;
53004 iff2=0thenprintbr$;"{rvon}F1{rvof}=Laden      {rvon}F5{rvof}=weiter    {rvon}F7{rvof}=Menue    {rvon} {rvof}";br$
53005 iff2=1thenprintbr$;"{rvon} {rvof}       Anweisungen speichern !        {rvon} {rvof}";br$
53007 iff2=1thenprint"{rvon}         Directory - Uebersicht :       {rvof}";bl$;
53008 open15,8,15,"i":close15:gosub50000:iff1=1then1200
53010 open15,8,15,"i":open2,8,2,"#"
53020 t=18:s=1:p1=0
53030 print#15,"b-r";2;0;t;s
53040 print#15,"b-p";2;0
53050 get#2,x$:ifx$=""thenx$=chr$(0)
53060 t=asc(x$)
53070 get#2,x$:ifx$=""thenx$=chr$(0)
53080 s=asc(x$)
53090 forx=0to7
53100 print#15,"b-p";2;x*32
53110 f$=""
53120 fory=0to20
53130 get#2,x$:ifx$=""thenx$=chr$(0)
53140 ifasc(x$)=160then53160
53150 ify>4thenf$=f$+x$
53155 ify<5thenv(y)=asc(x$)
53160 next
53161 ifv(2)<>129orv(2)=0then53190
53162 ifp1=0thenp1=1:printf$;:goto53170
53164 p1=0:print:print"{up}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}";f$
53170 iff2=1then53190
53180 gete$:ife$=""then53180
53181 iff2=2ande$=chr$(133)thenclose2:close15:goto22000
53182 ife$=chr$(133)thenclose15:close2:return
53184 ife$=chr$(136)thenclose15:close2:f2=0:goto1000
53186 ife$=chr$(135)then53190
53188 goto53180
53190 next
53200 ift<>0then53030
53210 close15:close2:print:iff2=2thenreturn
53215 iff2=0then53000
53219 ifp1=1thenprint
53220 print"{gry1}{rvon}** Ende von Directory **  Return= Menue {rvof}":print:print
53230 f$="":input"Dateiname : ";f$
53240 iff$=""then1000
53250 return
Listing 1. »Digi-Controller«
PDF Diesen Artikel als PDF herunterladen
Mastodon Diesen Artikel auf Mastodon teilen
← Vorheriger ArtikelNächster Artikel →
