Die Mäuse breiten sich aus

Mäuse werden auch für den C 64 und C 128 immer interessanter. Worin unterscheiden sich diese Mäuse eigentlich und wie wird eine Maus überhaupt vom Programm abgefragt? Hier finden Sie Antworten darauf.

Für die großen Kollegen des C 64, wie den Amiga oder Atari, ist eine Maus unerläßlich. Die Benutzeroberfläche dieser Computer ist absolut auf die Bedienung mit diesem Eingabegerät abgestimmt. Aber auch für den C 64 werden Mäuse immer interessanter, nicht zuletzt durch das neue Betriebssystem Geos, das wir Ihnen in der Ausgabe 6/86 vorgestellt haben. Es lädt geradezu ein, eine Maus zu benutzen.

Commodore hat auch schon geraume Zeit angekündigt, eine Maus für den C 64 und C 128 auf den Markt zu bringen. Jetzt ist es endlich soweit. Laut Auskunft von Commodore Deutschland kann die Commodore-Maus seit Mitte August geliefert werden. Natürlich haben wir auch die Commodore-Maus (Bild 1) für Sie unter die Lupe genommen.

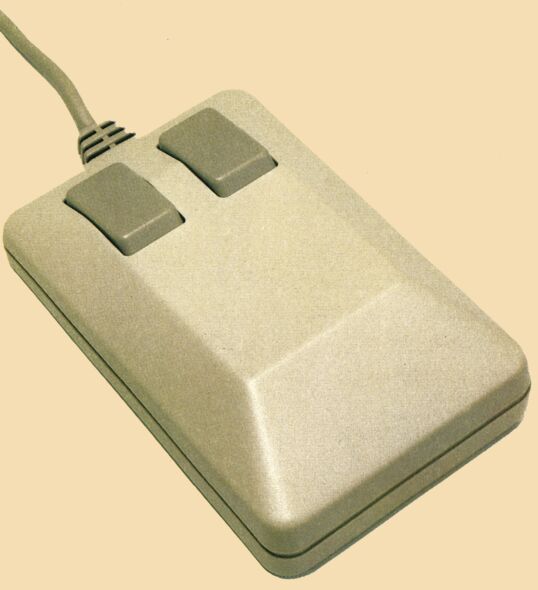

Die neue Commodore-Maus

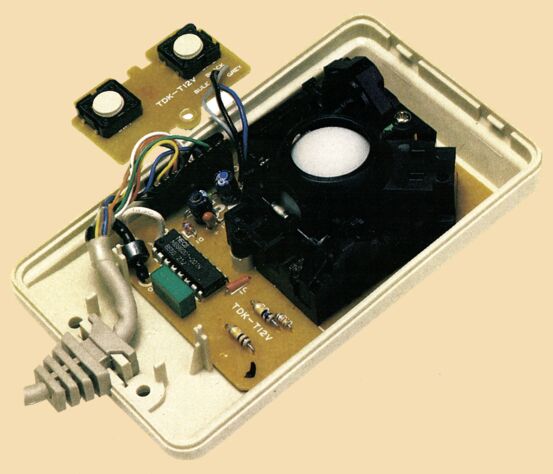

Von außen sieht sie aus wie die Amiga-Maus. Da aber weder der Amiga-Typ am C 64 funktioniert, noch das C 64-Modell am Amiga, muß das Innenleben schon unterschiedlich sein. Also schraubten wir die neue Maus auseinander. Was dabei zum Vorschein kam, bringt sicher auch Sie zum Staunen (Bild 2). Eine verblüffende Ähnlichkeit mit der schon in der Ausgabe 3/86 vorgestellten NCE-Maus war nicht von der Hand zu weisen. Das macht natürlich neugierig auf das Innenleben anderer Mäuse.

Nach dem Mäusetest in der März-Ausgabe kamen für den C 64/C 128 noch weitere Mäuse von Reisware und Schneider auf dem Markt. Die Firma Schneider hat übrigens nichts mit dem gleichnamigen Computer-Hersteller (CPC) zu tun. Nach dem Aufschrauben dieser Mäuse zeigte sich das gleiche Bild wie bei der NCE- und Commodore-Maus.

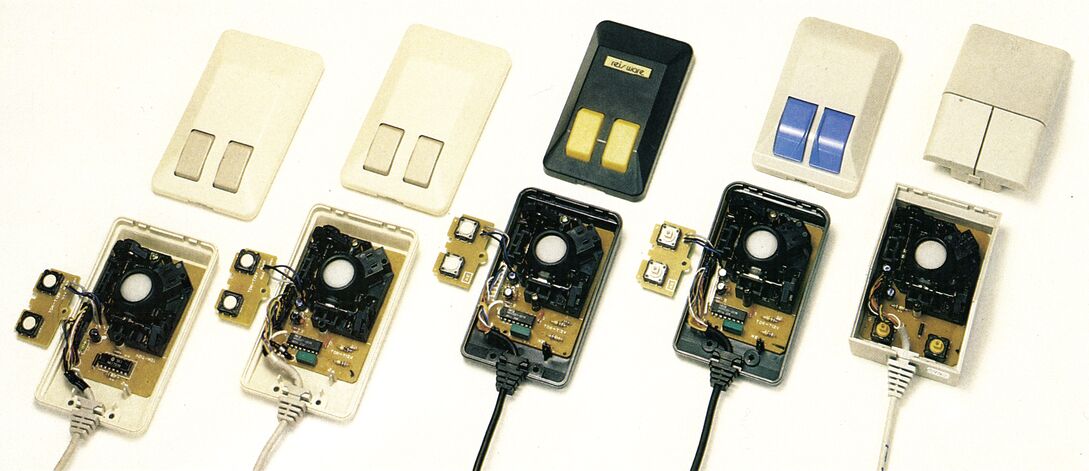

Um die Sache auf die Spitze zu treiben, zeigen wir Ihnen auch das Innenleben der Amiga- und Atari-Maus. Im Bild oben können Sie sich selbst einen Eindruck über die mehr oder weniger engen Verwandtschaftsverhältnisse unter all diesen Mäusen verschaffen. Von links nach rechts sehen Sie die Amiga-, Commodore-, Reisware-, NCE- und Atari-Maus. Auf die Ablichtung der Schneider-Maus haben wir verzichtet, da sie von außen und von innen absolut mit der Reisware-Maus identisch ist. Lediglich die goldfarbene Firmenbezeichnung fehlt.

Mäuse-Verwandtschaft

Die Ähnlichkeit der Mäuse reizt natürlich dazu, mehr über die Gründe dafür zu erfahren. Bei den Recherchen zeigte sich, daß die Mechaniken, die übrigens sehr gut sind, für all diese Mäuse von einem japanischen Großunternehmen hergestellt werden. Dieses Unternehmen verkauft seine Produkte nicht unter dem eigenen Namen, sondern nur an weitere Großabnehmer. Auch die Produktion der Anpassungsplatinen scheint in einer Hand zu liegen. Zumindest tragen die Platinen aller untersuchten Mäuse den Firmennamen »Mitsumi«. Bis auf die schon in der Ausgabe 3/86 vorgestellte Rushware-Maus kommt demnach das Innenleben für alle Mäuse aus dem gleichen Haus. Nur die Schaltung ist auf den jeweiligen Computer angepaßt.

Was bedeutet das für unseren C 64? Als der C 64 entwickelt wurde, war an eine Maus für diesen Computer noch nicht zu denken. Also ging man davon aus, daß an dem Computer ein Joystick angeschlossen wird. Bis auf vereinzelte Ausnahmen sind ja auch heute noch alle Programme auf eine Bedienung mit dem Joystick abgestimmt. Diese Tatsache hat man bei der Entwicklung einer Maus für den C 64 berücksichtigt. Schauen Sie sich einmal die Belegung der Control-Ports vom C 64 und C 128 in der Tabelle 1 an. Das Bild 3 zeigt den Joystick-Port, wie er von außen am Computer zu sehen ist.

Da von fast keinem C 64-Programm Maus-Impulse, die eine bestimmte Wegstrecke singalisieren, verarbeitet werden, haben die Techniker sich bemüht, mit der Maus einen Joystick zu simulieren. Praktisch bedeutet dies: Bei einer Mausbewegung aufwärts geht beispielsweise der Pin 1 am Mausstecker auf logisch »0«, ohne Impulse zu erzeugen. Lediglich bei extrem langsamer Mausbewegung entstehen noch Impulse. Gleiches geschieht bei Bewegungen in die anderen drei Richtungen. Wie die Kontakte bei den Anschluß-Steckern der C 64-Mäuse belegt sind, zeigt die Tabelle 2. Die Angaben gelten für die neue Commodore-Maus ebenso wie für die Mäuse von Reisware, Schneider und NCE.

Der Nachteil der Joystick-Simulation ist folgender: Auf dem Bildschirm werden nur horizontale, vertikale und diagonale Bewegungen (45°) wiedergegeben, wie man es vom Joystick her gewohnt ist. Die Bewegungsgeschwindigkeit auf dem Bildschirm entspricht auch nicht unbedingt der Mausbewegung. Von einer Maus, die einen Joystick simuliert, sind also auf dem Bildschirm nicht so präzise Bewegungsnachführungen zu erwarten, wie man es vom Amiga oder Atari ST her kennt. Selbst beim Betriebssystem »Geos« ist es leider nicht anders.

Eine Ausnahme bildet nur die NCE-Maus im Zusammenhang mit dem eigenen Grafik-Programm (siehe auch Ausgabe 3/86, Seite 29). Aber darauf kommen wir später noch einmal zurück. An dieser Stelle wollen wir zunächst einmal festhalten, daß sich die C 64-Mäuse von Commodore, Reisware, Schneider und mit Einschränkungen auch die NCE-Maus im inneren Aufbau und im Verhalten gegenüber vorhandener Software absolut gleichen.

Aber warum reagieren die Amiga- und Atari-Maus an ihren Computern so präzise? Nun, die Ursache ist eine andere Anpassungsschaltung und eine darauf abgestimmte Software. Die Mäuse erzeugen in horizontaler und vertikaler Richtung jeweils zwei Rechtecksignale, die gegeneinander phasenverschoben sind. Durch die Richtung der Phasenverschiebung kann der Computer ermitteln, ob die Bewegungsrichtung positiv oder negativ ist. Als positiv können beispielsweise die Bewegungsrichtungen aufwärts und rechts definiert werden, negativ wären dann die Bewegungen abwärts und links. Allerdings bleibt diese Definition dem Programmierer überlassen.

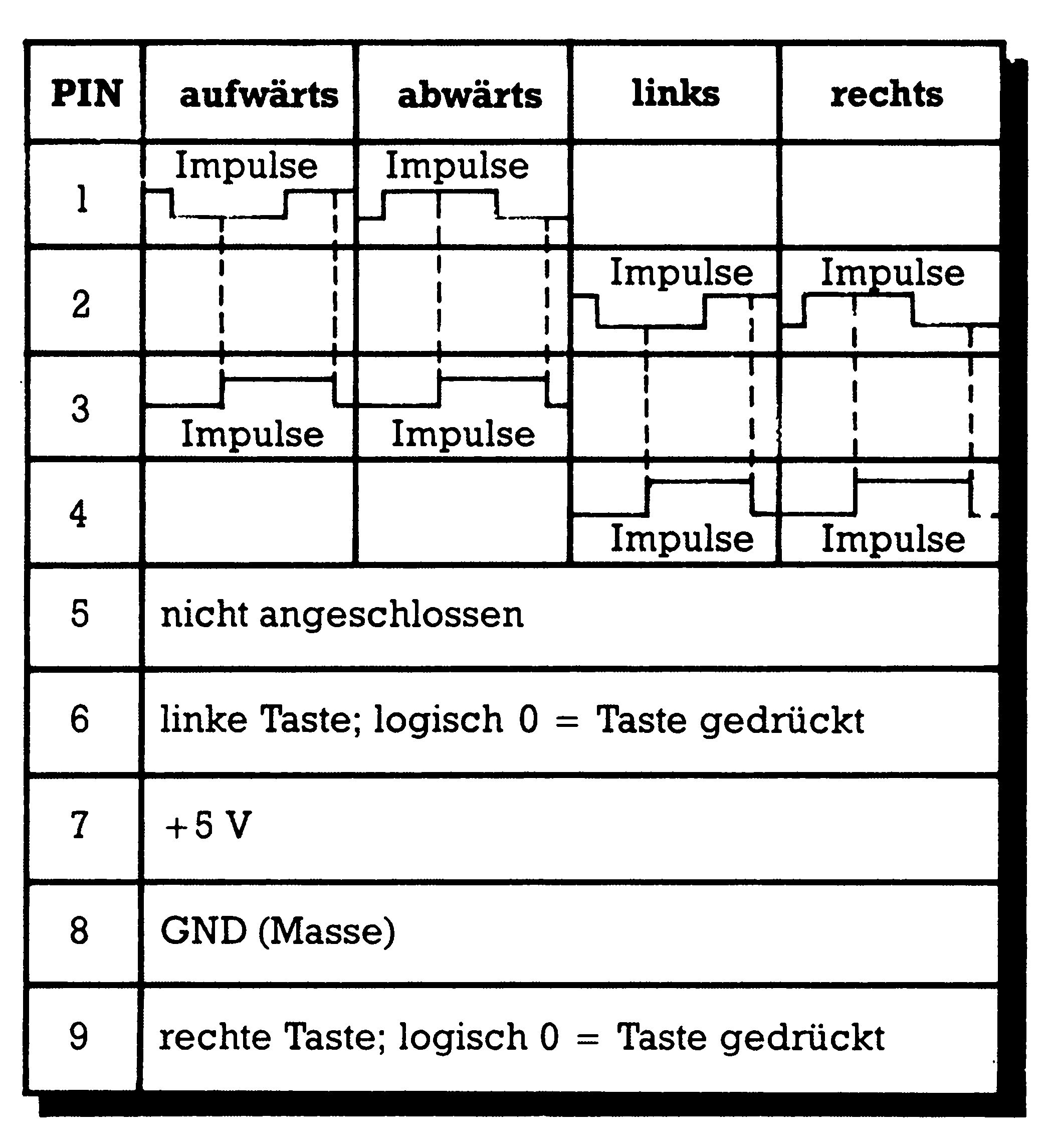

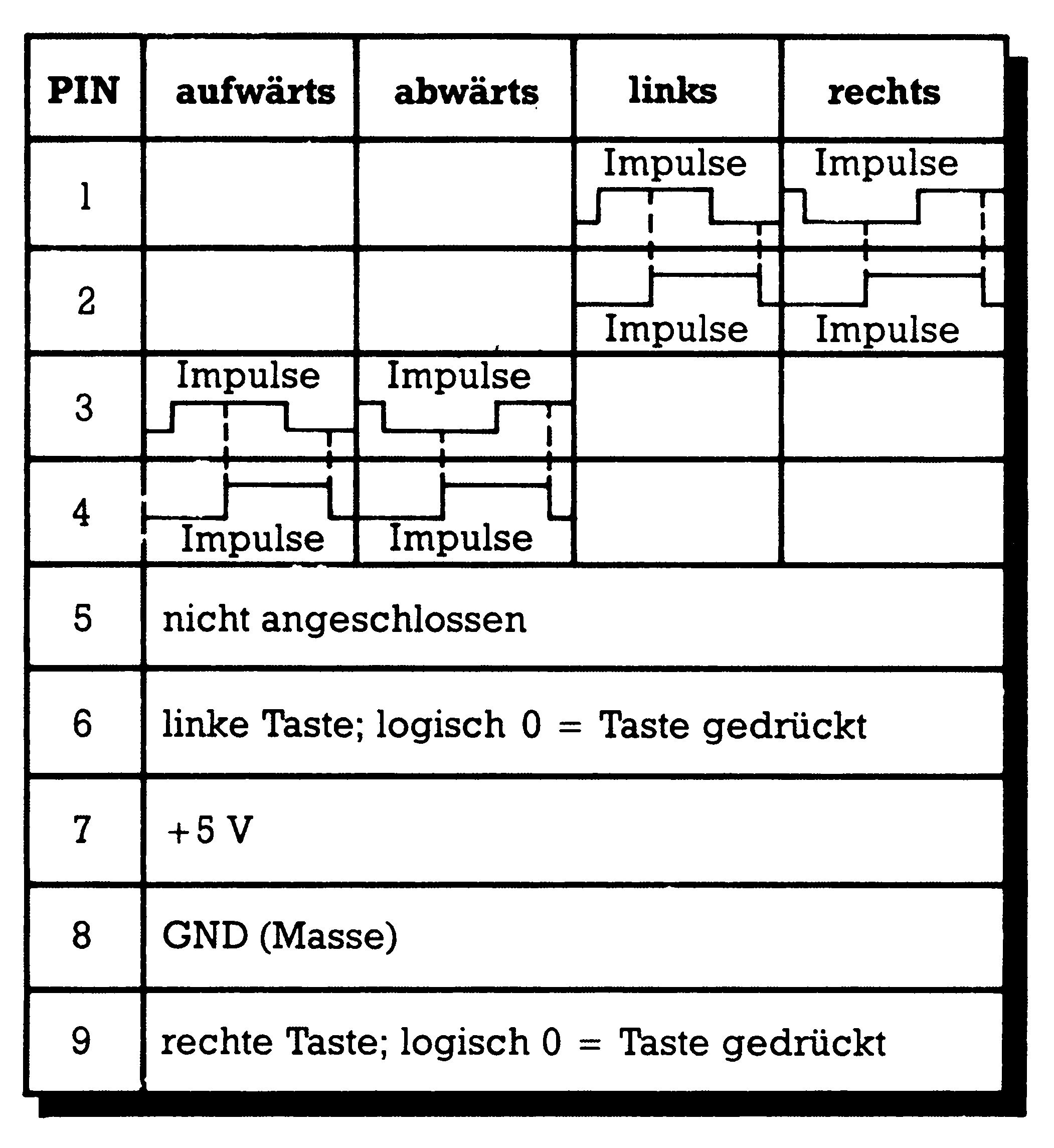

Wenn Sie für Ihre Software eigene Mausroutinen entwickeln wollen, dann finden Sie als wichtige Grundlage die Impulse und Schaltfunktionen dieser beiden Mäuse in den Tabellen 3 (Amiga-Maus) und 4 (Atari-Maus).

Aber kommen wir zurück zu den Mäusen, die einen Joystick simulieren. Wie läßt sich die Bewegung dieser Mäuse über den Control-Port abfragen?

Maus-Programme

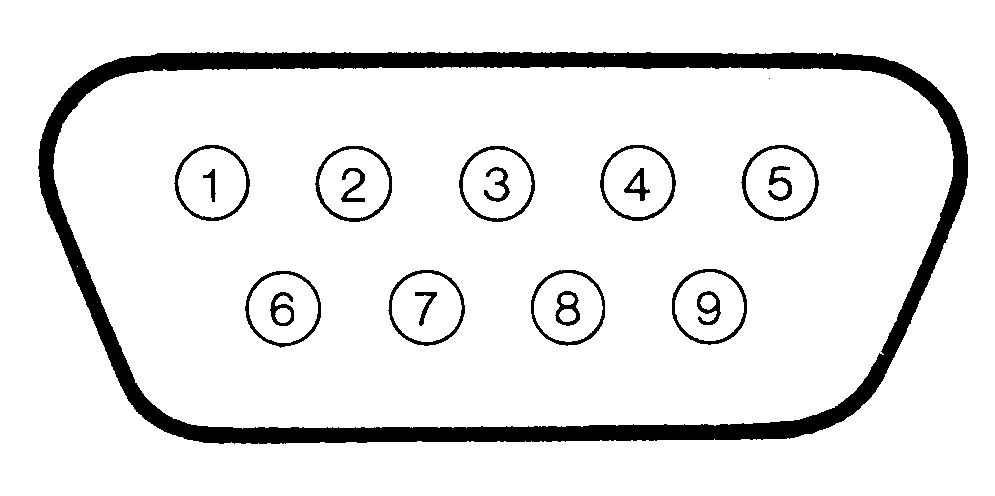

Dazu einige Grundlagen. Verwaltet werden die Control-Ports vom ersten der beiden Complex Interface Adapter (CIA). Er belegt die Register $DC00 bis $DCFF (dezimal 56320 bis 56575). Die vier Bewegungsrichtungen für den Control-Port 2 werden in den ersten vier Bits (Bit 0 bis Bit 3) des Registers $DC00 (dezimal 56320) registriert. Wenn Sie eine der Mäuse, die mit Joystick-Simulation arbeiten, in den Port einstecken und die Maus nicht bewegen, dann enthalten alle vier Bits logisch »1«. Bewegen Sie die Maus, dann wird das entsprechende Bit von der Maus auf 0 gesetzt. Dabei steht das Bit 0 für aufwärts, Bit 1 für abwärts, Bit 2 für links und Bit 3 für rechts. Das vierte Bit in diesem Register geht übrigens auf 0, wenn Sie die linke Maustaste drücken. Das nachfolgende Register $DC01 (dezimal 56321) verwaltet in gleicher Weise den Control-Port 1.

In Basic können Sie ein einzelnes Bit mit Hilfe der logischen Verknüpfung AND überprüfen. Sie lesen das entsprechende Register mit PEEK aus und verknüpfen es mit dem Wert des gewünschten Bits (1 = Bit 0, 2 = Bit 1, 4 = Bit 2, 8 = Bit 3, 16 = Bit 4 etc). Ist das Ergebnis gleich dem Wert, dann enthält das entsprechende Bit eine »1«. Da dieses Verfahren absolut identisch mit der Joystick-Abfrage ist, die in dieser Ausgabe im Artikel »Joysticks und Trackballs — mehr als nur ein Spielzeug« ausführlich beschrieben wird, gehen wir hier nicht weiter auf die Basic-Programmierung ein. Eine Cursor-Bewegung auf dem Bildschirm, die einigermaßen der Mausbewegung entsprechen soll, läßt sich ohnehin nicht in Basic durchführen. Für solche zeitkritischen Vorgänge muß schon in Maschinensprache programmiert werden.

Eine sinnvolle Methode ist die interruptgesteuerte Abfrage. Eine solche Routine wollen wir Ihnen vorstellen (Listing 1). Damit Sie das Maschinenprogramm besser verstehen können, haben wir auch den dokumentierten Source-Code (Listing 2) abgedruckt. Alle notwendigen Erklärungen sind im Listing 2 enthalten.

Mit Hilfe des kurzen Testprogramms (Listing 3) können Sie einen Cursor mit der Maus über den Bildschirm bewegen. Bevor Sie allerdings dieses Programm mit RUN starten, müssen Sie noch das Maschinenprogramm initialisieren und dabei die Parameter für den Bildschirmausschnitt und die Bewegungsgeschwindigkeit übergeben. Geben Sie dazu bitte folgendes im Direktmodus ein:

SYS 49152,39,24,2

Die beiden Zahlen hinter 49152 legen die rechte und obere Bewegungsgrenze für den Cursor fest. In unserem Fall wird der ganze Bildschirm in Anspruch genommen. Die letzte Zahl bestimmt die Bewegungsgeschwindigkeit. Bei größeren Werten wird die Bewegung auf dem Bildschirm langsamer.

Nachdem Sie die Parameter durch Drücken der Taste <RETURN> übergeben haben, können Sie das Basic-Programm starten, die Maus am Control-Port 2 anschließen und den Cursor mit der Maus über den Bildschirm bewegen. Für eine Maus mit Joystick-Simulation funktioniert dies erstaunlich gut. Experimentieren Sie doch mal mit den Parametern für Bildausschnitt und Bewegungsgeschwindigkeit.

Letztlich bleiben aber bei allen Mäusen mit Joystick-Simulation noch Wünsche nach präziser und schneller Bewegungsnachführung offen. Besonders macht sich dies beim Umgang mit Grafikprogrammen und Geos bemerkbar.

Erstaunlich ist allerdings die Genauigkeit der NCE-Maus im Zusammenhang mit dem mitgelieferten Grafikprogramm. Der Grund dafür ist ein eigener Maus-Modus, der trotz aller Ähnlichkeit gegenüber den Mäusen von Commodore, Reisware und Schneider besteht. Ob eine solche Präzision auch mit anderen Mäusen am C 64 und C 128 möglich ist, dazu erfahren Sie in einer der nächsten Ausgaben mehr.

Info: Commodore Deutschland, Lyoner Str. 38, 6000 Frankfurt/Main 71
Atari Corp. (Deutschland), Frankfurter Str. 89-91, 6096 Raunheim
Nordphon Computer Electronic (NCE), Fliederbogen 1, 2399 Tarp
Reis GmbH (Reisware), Bergstr. 80, 5584 Bullay
Schneider Elektronik, Siegenstr. 124, 4600 Dortmund 15

PROGRAMM : MAUS-IRQ       C000 C100
-----------------------------------
C000 : 20 FD AE 20 8A AD 20 9B   9C
C008 : BC A5 65 A6 64 8D 42 C0   02
C010 : 8E 43 C0 20 F1 B7 8E 44   14
C018 : C0 20 F1 B7 8E 45 C0 8E   8F
C020 : 46 C0 A2 04 A9 00 95 FA   D6
C028 : CA 10 FB A9 47 A0 C0 78   9C
C030 : 8D 14 03 8C 15 03 58 A9   38
C038 : B9 A0 C0 8D 11 03 8C 12   A3
C040 : 03 60 00 00 00 00 00 CE   11
C048 : 46 C0 D0 6A AD 45 C0 8D   93
C050 : 46 C0 AD 00 DC 4A B0 0B   5B
C058 : E6 FC AE 44 C0 E4 FC B0   79
C060 : 02 86 FC 4A B0 06 A6 FC   FE
C068 : F0 02 C6 FC 4A B0 0C A6   52
C070 : FA D0 06 A6 FB F0 04 C6   0E
C078 : FB C6 FA 4A B0 1A E6 FA   4C
C080 : D0 02 E6 FB AC 43 C0 AE   D0
C088 : 42 C0 C4 FB 90 06 D0 08   67
C090 : E4 FA B0 04 86 FA 84 FB   E8
C098 : 4A B0 04 A9 01 85 FD A9   F8
C0A0 : 80 8D 00 DC A2 00 E8 D0   F2
C0A8 : FD AD 19 D4 10 03 E8 86   27
C0B0 : FE A9 7F 8D 00 DC 4C 31   8F
C0B8 : EA 20 9B BC A5 64 D0 0D   0C
C0C0 : A6 65 F0 0C CA F0 17 CA   FD
C0C8 : F0 22 CA F0 26 4C 48 B2   E5
C0D0 : A5 FA 85 63 A5 FB 85 62   D5
C0D8 : A2 90 38 4C 49 BC A9 00   7B
C0E0 : 85 62 A5 FC 85 63 A2 90   BE
C0E8 : 38 4C 44 BC A5 FD 46 FD   4E
C0F0 : 4C 3C BC A5 FE 46 FE 4C   F5
C0F8 : 3C BC 00 00 00 00 00 00   93

Beschreibung:
-------------
Diese Routine testet bei jedem k-ten Interrupt ob die Maus (Port 2)
bewegt wird und aktualisiert die Koordinaten.

Die Koordinaten werden mit Hilfe der usr-Funktion ausgelesen:
usr(0)     0 <= x-Koordinate <= wählbare rechte Grenze      ($fa/$fb)
usr(1)     0 <= y-Koordinate <= wählbare obere  Grenze      ($fc)
usr(2)     1 = linke  Taste gedrückt, 0 sonst               ($fd)
usr(3)     1 = rechte Taste gedrückt, 0 sonst               ($fe)
Man kann die Koordinate vorbesetzen, indem man die gewünschten Werte nach
der Initialisierung in die Register $fa-$fc poke't.

Initialisiert wird die Routine mit

      sys 49152 , <rechte Grenze> , <obere Grenze> , <k>

wobei <rechte Grenze>   =  [1,...,319]
      <obere  Grenze>   =  [1,...,199]
      <k>               =  Decrement für Maus-Interupt   [1,...,15]
                           Mit diesem Parameter läßt sich die Genauigkeit
                           der Maus beeinflussen.


Belegter Speicherplatz:
-----------------------
$00fa-$00fe    : Koordinaten und Flags
$c000-$c041    : Initialisierung
$c042-$c046    : Variablen
$c047-$c0b8    : IRQ-Routine
$c0b9-$c0f9    : usr-Funktion

Programm:
---------

Initialisierung

0c000  20 fd ae jsr $aefd    Test auf Komma
0c003  20 8a ad jsr $ad8a    rechte Grenze lesen
0c006  20 9b bc jsr $bc9b
0c009  a5 65    lda $65      und merken
0c00b  a6 64    ldx $64
0c00d  8d 42 c0 sta $c042
0c010  8e 43 c0 stx $c043
0c013  20 f1 b7 jsr $b7f1    Test auf Komma und obere Grenze lesen
0c016  8e 44 c0 stx $c044    und merken
0c019  20 f1 b7 jsr $b7f1    Test auf Komma und IRQ-Decrement lesen
0c01c  8e 45 c0 stx $c045    und merken
0c01f  8e 46 c0 stx $c046
0c022  a2 04    ldx #$04     Koordinaten löschen
0c024  a9 00    lda #$00
0c026  95 fa    sta $fa,x
0c028  ca       dex
0c029  10 fb    bpl $c026
0c029  10 fb    bpl $c026
0c02b  a9 47    lda #$47     IRQ-Zeiger setzen
0c02d  a0 c0    ldy #$c0
0c02f  78       sei
0c030  8d 14 03 sta $0314
0c033  8c 15 03 sty $0315
0c036  58       cli
0c037  a9 b9    lda #$b9     usr-Funktion-Zeiger setzen
0c039  a0 c0    ldy #$c0
0c03b  8d 11 03 sta $0311
0c03e  8c 12 03 sty $0312
0c041  60       rts

Varaiblen

0c042                        rechte Grenze low -Byte
0c043                        rechte Grenze high-Byte
0c044                        obere  Grenze
0c045                        IRQ-Decrement
0c046                        IRQ-Zähler

IRQ

0c047  ce 46 c0 dec $c046    IRQ-Zähler erniedrigen
0c04a  d0 6a    bne $c0b6    wenn größer als null dann normalen IRQ
0c04c  ad 45 c0 lda $c045    IRQ-Zähler setzen
0c04f  8d 46 c0 sta $c046
0c052  ad 00 dc lda $dc00    CIA Port A lesen
0c055  4a       lsr          Maus nach oben ?
0c056  b0 0b    bcs $c063    wenn nein dann Sprung
0c058  e6 fc    inc $fc      y-Koordinate erhöhen
0c05a  ae 44 c0 ldx $c044    mit oberer Grenze vergleichen
0c05d  e4 fc    cpx $fc
0c05f  b0 02    bcs $c063
0c061  86 fc    stx $fc      wenn größer dann y-Koordinate = obere Grenze
0c063  4a       lsr          Maus nach unten
0c064  b0 06    bcs $c06c    wenn nein dann Sprung
0c066  a6 fc    ldx $fc      y-Koordinate bereits null ?
0c068  f0 02    beq $c06c
0c06a  c6 fc    dec $fc      wenn nein dann erniedrigen
0c06c  4a       lsr          Maus nach links ?
0c06d  b0 0c    bcs $c07b    wenn nein dann Sprung
0c06f  a6 fa    ldx $fa      wenn x-Koordinate größer als null
0c071  d0 06    bne $c079    dann decrementieren
0c073  a6 fb    ldx $fb
0c075  f0 04    beq $c07b
0c077  c6 fb    dec $fb
0c079  c6 fa    dec $fa
0c07b  4a       lsr          Maus nach rechts ?
0c07c  b0 1a    bcs $c098    wenn nein dann Sprung
0c07e  e6 fa    inc $fa      incrementieren
0c080  d0 02    bne $c084
0c082  e6 fb    inc $fb
0c084  ac 43 c0 ldy $c043    wenn x-Koordinate größer als rechte Grenze
0c087  ae 42 c0 ldx $c042    dann auf rechte Grenze setzen
0c08a  c4 fb    cpy $fb
0c08c  90 06    bcc $c094
0c08e  d0 08    bne $c098
0c090  e4 fa    cpx $fa
0c092  b0 04    bcs $c098
0c094  86 fa    stx $fa
0c096  84 fb    sty $fb
0c098  4a       lsr          linke Maus-Taste gedrückt ?
0c099  b0 04    bcs $c09f    wenn nein dann Sprung
0c09b  a9 01    lda #$01     Flag setzen
0c09d  85 fd    sta $fd
0c09f  a9 80    lda #$80     rechte Maus-Taste gedrückt ?
0c0a1  8d 00 dc sta $dc00
0c0a4  a2 00    ldx #$00
0c0a6  e8       inx
0c0a7  d0 fd    bne $c0a6
0c0a9  ad 19 d4 lda $d419
0c0ac  10 03    bpl $c0b1
0c0ae  e8       inx          wenn ja dann Flag setzen
0c0af  86 fe    stx $fe
0c0b1  a9 7f    lda #$7f
0c0b3  8d 00 dc sta $dc00
0c0b6  4c 31 ea jmp $ea31    reguläre IRQ-Routine fortsetzen

usr-Funktion

0c0b9  20 9b bc jsr $bc9b    Index holen
0c0bc  a5 64    lda $64      wenn Index > 255 dann Fehler
0c0be  d0 0d    bne $c0cd
0c0c0  a6 65    ldx $65
0c0c2  f0 0c    beq $c0d0    Index = 0 ?
0c0c4  ca       dex
0c0c5  f0 17    beq $c0de    Index = 1 ?
0c0c7  ca       dex
0c0c8  f0 22    beq $c0ec    Index = 2 ?
0c0ca  ca       dex
0c0cb  f0 26    beq $c0f3    Index = 3 ?
0c0cd  4c 48 b2 jmp $b248    sonst 'illegal quality error' ausgeben

usr(0)

0c0d0  a5 fa    lda $fa      x-Koordinate lesen
0c0d2  85 63    sta $63
0c0d4  a5 fb    lda $fb
0c0d6  85 62    sta $62
0c0d8  a2 90    ldx #$90
0c0da  38       sec
0c0db  4c 49 bc jmp $bc49    ins FAC bringen und usr beenden

usr(1)

0c0de  a9 00    lda #$00     y-Koordinate lesen
0c0e0  85 62    sta $62
0c0e2  a5 fc    lda $fc
0c0e4  85 63    sta $63
0c0e6  a2 90    ldx #$90
0c0e8  38       sec
0c0e9  4c 44 bc jmp $bc44    ins FAC bringen und usr beenden

usr(2)

0c0ec  a5 fd    lda $fd      Flag für linke Taste lesen
0c0ee  46 fd    lsr $fd      Flag löschen
0c0f0  4c 3c bc jmp $bc3c    ins FAC bringen und usr beenden

usr (3)

0c0f3  a5 fe    lda $fe      Flag lesen
0c0f5  46 fe    lsr $fe      Flag löschen
0c0f7  4c 3c bc jmp $bc3c    ins FAC bringen und usr beenden

10 u=1024
20 pokeu,32
30 u=1984+usr(0)-usr(1)*40
40 pokeu,160
50 goto20
