Von Basic zu Assembler (Teil 7)
Neben einer Anzahl von Integer-Routinen und einer Technik zum Schreiben von Basic-Erweiterungen beschäftigen wir uns mit Assembler-Programmen, die sich selbst verändern.
Selbstmodifizierende Programme — also Programme, die sich im Verlauf der Abarbeitung selbst verändern — sind dem einen ein Graus, dem andern aber die Essenz der Raffinesse. Welcher Ansicht man auch immer sein mag: Es sind mit dieser Technik recht interessante Dinge möglich, die auf andere Weise nicht oder nur schwer realisierbar wären.
Programm und Daten
Wie unterscheidet unser Computer Programme und Daten? Sehen wir uns zuerst einmal an, wie das in Basic aussieht: Beide (Daten und Programme) werden im RAM streng voneinander getrennt (beim C 128 liegen sie sogar in unterschiedlichen Speicherbänken) und völlig unterschiedlich verwaltet. Deshalb ist die Selbstveränderung von Basic-Programmen auch mit allerlei Tricks verbunden, die entweder über POKEs den Programmspeicher beeinflussen oder im programmierten Direktmodus arbeiten. Ein simples Basic-Beispiel zeigt Listing 1:
10 rem *** selbstmodifikation prg.1 *** 20 print chr$(147):i=0 30 print "a"; 40 i=i+1:if i=62 then end 50 poke2112,peek(2112)+1 60 goto 30
Dieses Programm für den C 64 (bei anderen Computern muß die Adresse in Zeile 50 entsprechend geändert werden) verändert während des Programmablaufes die Speicherstelle 2112. Dort befindet sich der Buchstabe A im PRINT-Befehl der Zeile 30. Durch den POKE-Befehl gelangt nach dem A ein B, dann ein C und so weiter in das PRINT-Argument. Das sehen Sie dann, wenn Sie sich nach dem Ablauf des Programms mit LIST noch einmal die PRINT-Anweisung ansehen: Das A ist verschwunden, statt dessen ist dort ein Grafikzeichen (bei eingeschalteter Groß- und Kleinschreibung) oder der griechische Buchstabe Pi (bei Großschreibung) zu finden. Die andere Technik, also die, die im programmierten Direktmodus arbeitet, bedient sich des Tastaturpuffers. Falls Sie darüber mehr wissen möchten, dann lesen Sie bitte den Artikel »Lernen Sie Ihren Commodore 64 kennen«, Teil 4, in der Ausgabe 8/85 der Zeitschrift Happy-Computer, Seite 45ff. C 128-Benutzer sollten die Ausgabe 7/86 des 64'er-Magazins auf Seite 85 aufschlagen: Dort sind allerlei Verwendungsmöglichkeiten dieser Technik für den großen Bruder des C 64 vorgeführt. Soweit also das Ganze in Basic, wie verhält es sich in Assembler?
Hier existiert für den Computer nur eine lange Straße aufeinanderfolgender Speicherzellen. Der Zentralprozesser orientiert sich am Programmzähler, in dem sich die gerade aktuelle Anschrift befindet. In jeder Hausnummer findet die CPU irgendeinen Code, der sie veranlaßt, darauf zu reagieren. Alle derartigen Codes führen zu Veränderungen von Speicherinhalten — und sei es auch nur das Hochzählen des Programmzählers beim NOP-Befehl, das Chaos beim Programmabsturz oder auch das Eintragen von ASCII-Werten in den Bildschirmspeicher. Mal liegen diese Veränderungen weit weg vom Programm-Code, mal näher dran: Nichts hindert uns, auch in dem Speicherteil Änderungen vorzunehmen, in dem das Programm abgelegt ist, was uns mit Assemblern wie dem Hypra-Ass leicht fällt. Listing 2 zeigt, wie man Vergleichbares in Maschinensprache erreichen kann:
10 -.BA $3000 20 -;******************************** 30 -; PROGRAMM 2: SELBSTMODIFIKATION 40 -;******************************** 50 -; 60 -CODE LDA #$01 ;BUCHSTABE A 70 - LDX #$01 ;FARBE WEISS 80 -BILD STA $0400 ;BILDSCHIRMSPEICHER 90 -FARB STX $D800 ;FARBRAM 100 - INC FARB+1 110 - INC BILD+1 120 - INC CODE+1 130 - BNE CODE 140 - BRK
Das Programm ist für die älteren Versionen des C 64 geschrieben — daher die Belegung des Bildschirmfarbspeichers —, läuft aber auch auf den anderen Versionen, bei denen man die Zeilen, die sich auf die Farben beziehen, weglassen kann. Erinnern Sie sich bitte an die Art, wie der 6502 und seine kompatiblen Nachkommen Adressen im Speicher ablegen: Wenn wir ein Assemblerprogramm schreiben:
STX $D800
dann findet sich im Speicher die Code-Folge:
| Speicherstelle | Code | Bedeutung |
|---|---|---|
| Farb | 8E | Code für absolutes STX |
| Farb+1 | 00 | LSB der Adresse $D800 |
| Farb+2 | D8 | MSB der Adresse $D800 |
Deshalb erhöhen wir Farb + 1 und Bild + 1.
Ebenso wie im Basic-Beispiel zeigt sich auch im Listing 2 ein Nachteil dieser Art der Programmierung: Das Programm kann kein zweites Mal gestartet werden — eben weil wir es verändert haben. Jedenfalls leistet es beim Neustart nicht mehr genau dasselbe. Sehen Sie sich nach dem Programmdurchlauf einmal das Disassemblerlisting an, dann finden Sie in den veränderten Zeilen:
CODE LDA #$00
BILD STA $04FF
FARB STX $D8FF
Beim Starten dieses veränderten Programms wird zuerst der Klammeraffe (das ist das Zeichen mit dem Code 00) in die Bildschirmspeicherstelle $04FF geschrieben. Erst danach läuft alles seinen gewohnten Gang, weil $FF+1 als $00 verstanden wird. Im Falle dieses Programms hätten wir die Schwierigkeit leicht umgehen können: Wenn wir nämlich anstelle des A mit dem Klammeraffen angefangen hätten, sähe unser Programm nach dem Ablauf genauso aus wie vorher.
Es ist also erforderlich, in solche selbstmodifizierenden Programme einen Reparaturmechanismus einzubauen, der die veränderten Speicherinhalte wieder auf einen definierten Startwert bringt. Das geschieht durch eine Initialisierung vor dem eigentlichen Programm oder durch Rückstellen aller beeinflußten Speicherplätze nach dem Arbeitsteil — was eine weitere Selbstmodifikation wäre. Anstelle des BRK im Listing 2 stünde dann beispielsweise:
STX CODE + 1
DEX
STX BILD + 1
STX FARB + 1
BRK
Zur Übung können Sie ja mal die andere Möglichkeit — also die Initialisierung vor dem eigentlichen Programm — einbauen.
Anwendung der Selbstmodifikation
Vielleicht haben Sie nun schon eine Vorstellung davon, was für ein mächtiges Programmierinstrument man mit dieser Technik in der Hand hat. Wir haben ja schon im Listing 2 eine Schleife geschrieben und sind dabei ohne die indirekte Adressierung ausgekommen. Der Schritt zur 16-Bit-Schleife ist nun nicht mehr weit: Man veranlaßt einfach, daß nicht nur die LSBs der Adressen (BILD und FARB) anders eingetragen werden, sondern auch die MSBs nach jedem kompletten 8-Bit-Schleifen-Durchlauf. Florian Müller hat sich die Mühe gemacht, in seinem Kurs »Effektives Programmieren in Assembler«, Kapitel 10 (erschienen im Assembler-Sonderheft des 64'er-Magazins, Sonderheft 8/85, Seite 97ff.) allerlei Varianten der Anwendung von Selbstmodifikation in Programmen vorzustellen. Deshalb soll hier nur ein kleiner Überblick gegeben werden.
So ist es beispielsweise möglich, eine ganze Reihe von Befehlen zu simulieren, die es im Sprachschatz des 6502-Assemblers nicht gibt: indirekte JSR-Sprünge (es gibt nur den indirekten JMP-Befehl), indirekte Schiebe-, Dekrementier- und Inkrementierbefehle. Befehle mit unmittelbarer Adressierung (beispielsweise CMP #$20)können veränderliche Argumente erhalten, man kann auf diese Weise beispielsweise den Inhalt des Akku und des X-Registers addieren:
STX ADD+1 ;X-Register hinter ADC-Befehl ablegen
... ;eventuell weiteres Programm
CLC ;Carry-Bit freimachen vor Addition
ADD ADC #$FF ;$FF ist nur ein Füllwert (Dummy)
Komplette Befehle kann man durch Eintragen des Befehls-Codes umändern, beispielsweise aus einem BCS (Code $BO) ein BCC (Code $90) erzeugen, Unterprogrammaufrufe verhindern oder erlauben (durch Eintragen des Codes für den BIT Befehl anstelle des JSR-Codes). Ganze Programmsequenzen lassen sich durch das Programm selbst umschreiben. Sie sehen: Der Möglichkeiten gibt es viele und der Programmiererfantasie sind nur wenige Grenzen gesetzt.
Ein kurzer Blick in die CHRGET-Routine
Eine andere Anwendung selbstmodifizierender Programmtechniken befindet sich schon fix und fertig in unserem Computer (hier ist speziell der C 64 gemeint): die sogenannte CHRGET-Routine Laden Sie doch einmal den SMON und blicken Sie mittels
D 0073 008B
in den unteren RAM-Bereich hinein. Was Sie dann auf dem Bildschirm sehen, ist dieses kleine Programm, das die Aufgabe hat den Inhalt des Basic-Speichers Byte für Byte zu lesen und mit bestimmten Markierungen an den Basic-Interpreter zu übergeben. Es handelt sich um eines der wichtigsten Werkzeuge des Interpreters. Wie es genau funktioniert, sollten Sie einmal nachlesen im Kapitel 25 des Assembler-Kurses (Sonderheft 8/85, Seite 26), hier würde uns die Besprechung zu weit vom Thema wegführen. Zum Thema aber passen die ersten vier Zeilen:
0073 INC $7A
0075 BNE $0079
0077 INC $7B
0079 LDA $0225 ;$0225 steht hier nur als Dummy
007C ...
Wie Sie sicherlich bemerken, steht die Adresse, aus der etwas in den Akku geladen werden soll (Zeile 0079), bei $7A (das LSB) und $7B (das MSB). Was also in der ersten Zeile passiert, ist das Hochzählen der Ladeadresse, die gleich benutzt werden soll. Die nächste Zeile prüft, ob dabei ein Überlauf ($FF+1) stattgefunden hat. In dem Fall ist das Zero-Flag gesetzt, der Sprung nach 0079 findet nicht statt. Zuerst wird noch das MSB der Ladeadresse erhöht. Wie auch immer, die Adresse in $7A/$7B ist nun um 1 größer geworden und der Inhalt der so angezeigten Speicherstelle wird in den Akku geladen.
Bevor wir uns dem zweiten Beispiel zuwenden, noch eine Bemerkung zu einem Nachteil der selbstverändernden Programme: Wie Sie sehen, steht die CHRGET-Routine im RAM — ganz im Gegensatz zur ganzen sonstigen im ROM stehenden Software des C 64. Das hört sich vielleicht trivial an, ist aber schon vorgekommen: Eben weil man aus dem ROM nur lesen, nicht aber hineinschreiben kann, darf auch kein Programm oder auch nur ein Teil davon dort vorhanden sein, das selbstverändernde Techniken benutzt. Wenn Sie EPROMs selbst brennen, sind Sie vielleicht schon einmal über diese Falle gestolpert.
Programmierer einer Befehlserweiterung
Dies ist ein umfangreiches Thema, bei dem wir eine Anwendung der selbstmodifizierenden Programmtechnik kennenlernen, aber auch ein Verfahren, wie man neue Basic-Befehle einbinden kann. Außerdem wird uns eine ganze Palette von Interpreter-Routinen geläufig. Wir werden erstmalig mit Tabellen arbeiten und auch die eben erwähnte CHRGET-Routine bewußt einsetzen. Weil viele Leser wissen wollen, wie man die verschiedenen mathematischen Interpreter-Routinen ansteuert, werden wir dem Basic des C 64 noch einige mathematische Funktionen hinzufügen. Als Listing 3 finden Sie es weiter unten abgedruckt. Listing 4 ist das fertige Programm, das Sie mit dem MSE eingeben müssen.
Vielen Benutzern ist das Basic 2.0 zu dürftig. Auch wenn man nach mathematischen Funktionen sucht, sind es relativ wenige. So stört es beispielsweise, daß man vom gewohnten Gradmaß der Winkel bei Winkelfunktionen wie SIN, COS und TAN abweichen und erst noch auf Bogenmaß umrechnen muß. Außerdem sind es zu wenig Winkelfunktionen und die Umkehrfunktionen (arcus...)sind gar nur in einer einzigen Form vertreten: ATN. Wenn man mit Logarithmen arbeiten möchte, muß man sich immer auf die natürlichen (LOG ist nämlich In) umstellen, statt mit den normalen dekadischen arbeiten zu können. Unser aus zehn Modulen bestehendes Programm erweitert nun das Basic um neun Befehle.
Der erste davon heißt AUS. Damit kann man diese Erweiterung abschalten, falls sie nicht benötigt wird.
Es folgen zwei Funktionen zur Umrechnung von Gradmaß in Bogenmaß und umgekehrt. BOG ermittelt das Bogenmaß eines Winkels:
Aufruf: BOG,Winkel
GRD geht den umgekehrten Weg der Berechnung des Gradmaßes eines im Bogenmaß angegebenen Winkels:
Aufruf: GRD,Winkel
Sind Sie das Rechnen mit dem durch LOG erzeugten natürlichen Logarithmus leid, dann verwenden Sie DLGR für den normalen dekadischen Logarithmus:
Aufruf: DLGR,Argument
Bei den trigonometrischen Funktionen steht Ihnen nun neben SIN, COS und TAN auch der Kotangens COT zur Verfügung:
Aufruf: COT,Winkel im Bogenmaß
Die bislang nur durch recht komplizierte Formeln zu ermittelnden Umkehrfunktionen (die im Handbuch sogar teilweise falsch angegeben sind) des Sinus, Cosinus und Kotangens erreichen Sie durch die nächsten drei Funktionen ARCS, ARCC und ACOT:
Aufruf: ARCS,Argument
ARCC,Argument
ACOT,Argument
Ein kleines Bonbon noch am Schluß: Ein Polynom ist ein Ausdruck der Form:
y = a0 + a1x + a2x2 + a3x3 + ... anxn
Dabei ist n der Grad des Polynoms. Die einzelnen »a« nennt man Koeffizienten. Durch den neuen Befehl POLY kann solch ein Polynom schnell berechnet werden, indem man angibt, für welchen Wert »x« man die Berechnung ausführt, welchen Grad das Polynom hat und wie die Koeffizienten heißen:
Aufruf: POLY,x,n,an,an-1,...,a1,a0
Solche Polynome spielen in vielen Bereichen der Mathematik und der Statistik eine wichtige Rolle.
Noch zu einer Besonderheit all dieser Funktionen, die ihren Aufruf betrifft. Bei der Beschreibung des ersten Moduls werden Sie sehen, daß die hier gewählte Methode der Befehlserweiterung relativ einfach ist. Das bietet zwar den Vorzug (der im Rahmen dieses Kurses erst einmal Vorrang genießt), daß man leicht verstehen kann, wie das Ganze funktioniert, hat aber in der Handhabung der neuen Befehle einige Nachteile Ein Nachteil betrifft die Ausgabe der durch die neuen Funktionen ermittelten Ergebnisse. Während man beim Sinus beispielsweise gewohnt ist, A=SIN(x) oder B=SQR(SIN(x)) zu schreiben, die Funktion selbst also wie einen Variablenwert verwenden Kann, geht das bei unseren Funktionen nicht. Das hätte einen tieferen Eingriff in die Interpreterschleife erfordert. Andererseits war es uns zu primitiv, lediglich das Ergebnis nach der Berechnung auf dem Bildschirm ausgeben zu lassen: Man sollte schon damit weiterrechnen können. Der Kompromiß sieht etwas merkwürdig aus, funktioniert aber (und später, wenn wir weitere Formen der Befehlserweiterung kennengelernt haben, können wir das Programm auch umbauen). Das Ergebnis steht immer in der Variablen, die als letzte vor dem Funktionsaufruf genannt worden ist. Um also in der Variablen A das Bogenmaß eines Winkels zu speichern, ruft man auf:
A=A:BOG,Winkel
oder um den dekadischen Logarithmus eines Ausdruckes in A abzulegen beispielsweise:
A=0:DLGR,SQR(x)
Wenn man zwei von unseren neuen Funktionen nacheinander verwendet, beispielsweise hier den Kotangens eines Winkels, der zuvor ins Bogenmaß umgerechnet wurde, dann kann man schreiben:
B=0:BOG,Winkel:A=A:COT,B
Es ist aber auch ein abgekürzter Weg möglich, denn ein interner Zeiger weist weiterhin auf die bezeichnete Variable:
A=A:BOG,Winkel:COT,A
In beiden Fällen steht hinterher der Ergebniswert in der Variablen A, die nun ganz normal weiterverwendet werden kann.
Wie startet man diese Erweiterung? Das kommt ganz darauf an, wohin Sie sie im Speicher legen. Im Modul 1 wurde in Zeile 110 willkürlich der Start nach $5000 gelegt, was den Start durch SYS 20480 ermöglicht. Falls Sie diesem Vorschlag folgen, oder die Erweiterung statt nach $C000 (dann erfolgt der Start durch SYS 49152) in den Basic-Speicherraum legen, dann achten Sie bitte darauf, den betreffenden Speicherbereich vor dem Überschreiben durch Basic-Text, Variable oder Strings zu schützen.
Modul 1 unseres Programmes
Sehen wir uns zunächst die Label an, die im gesamten Programm benutzt werden. Die ersten fünf Adressen sind Zeiger in der Form LSB/MSB, von denen hier immer nur die niedrigere Adresse genannt wird, weil man im Programm mit LABEL und LABEL+1 arbeiten kann. Genaue Beschreibungen dieser Vektoren finden Sie im Kurs »Memory Map« von Dr. Hauck (komplett veröffentlicht im Sonderheft 7/86 des 64'er-Magazins). Deshalb soll hier nur eine kurze Erläuterung dieser Vektoren folgen.
Die Betriebssystemroutine ORPNT ist für uns nicht interessant, weil auch immer mit einem Zeiger auf die zuletzt angesprochene Variable gearbeitet wird. Erinnern Sie sich an unsere etwas ungewöhnliche Ausgabeform? Dazu brauchen wir diesen Zeiger.
CHRGET, CHRGOT und TXTPTR gehören alle zur CHRGET-Routine und' dienen dazu, das jeweils nächste Byte aus dem Basic-Programmtext zu holen und zu identifizieren. Hauck beschreibt diese Funktion recht gut.

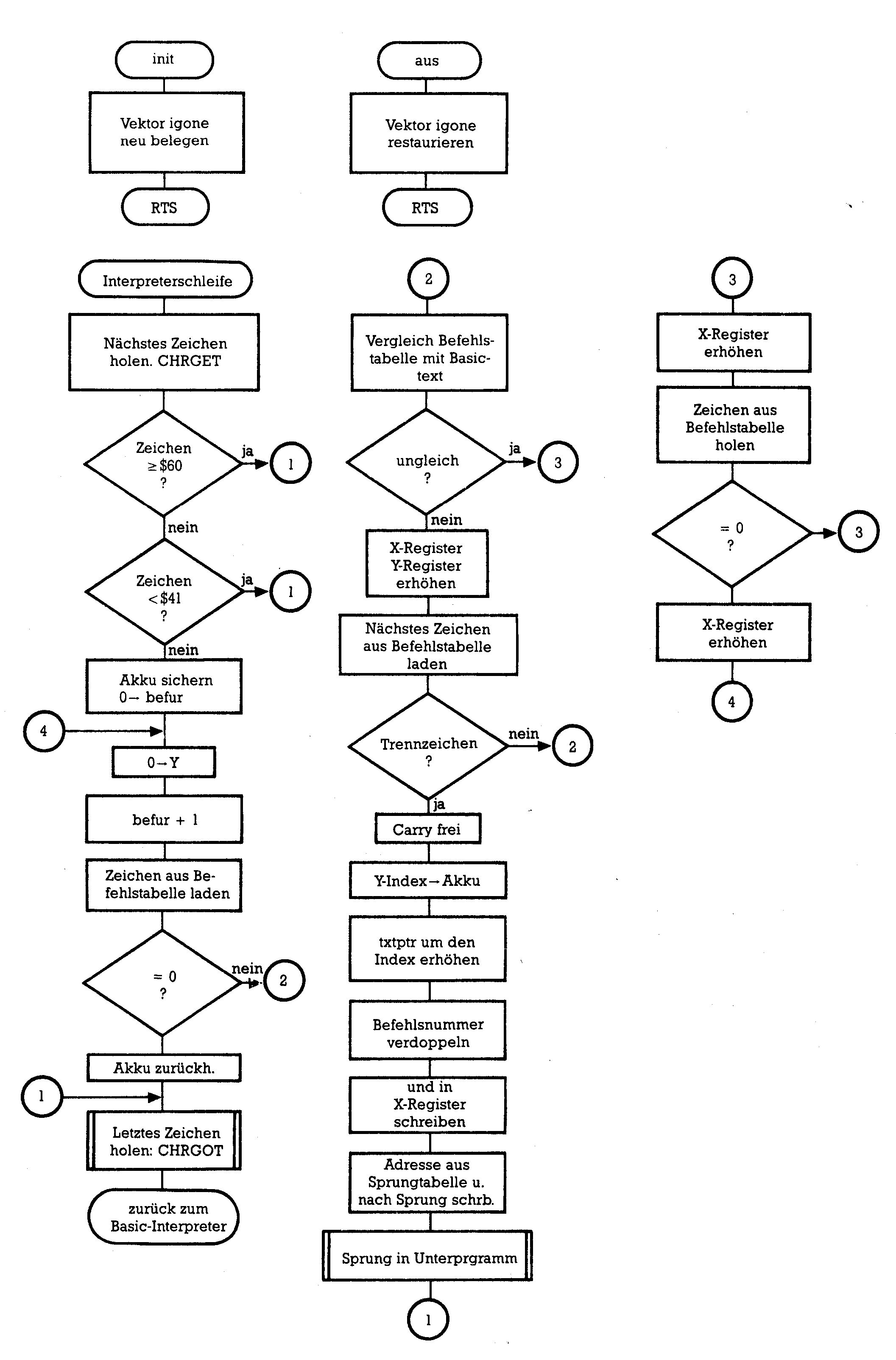

Auch IGONE ist von Hauck erklärt worden. Das ist ein Zeiger, der normalerweise nach $ATE4 zeigt (von uns in Zeile 240 als GONEI bezeichnet) und für die Auswertung des Basic-Textes bedeutsam ist. Wir verbiegen diesen Vektor auf unser eigenes Programm, zu dem wir noch kommen werden.
Die folgenden Adressen sind Interpreter-Routinen, die wir uns nutzbar machen, meist solche mathematischer Art. Dazu noch einige Anmerkungen: Wir werden in einer späteren Folge noch genau auf die sogenannten Fließkommazahlen, ihre verschiedenen Speicherformate und die beiden Fließkomma-Akkumulatoren FAC und ARG eingehen. Sie können all das aber auch noch nachlesen im Assembler-Kurs (vollständig erschienen im Sonderheft 8/85). Die übliche Art der Zahlenverarbeitung im C 64 (und auch im C 128) ist die Verarbeitung im Fließkommaformat. Dabei spielt der sogenannte Fließkomma-Akkumulator 1, der allgemein FAC genannt wird und der in den Speicherstellen $61 bis $66 steht, eine ähnlich zentrale Rolle wie der Akkumulator bei den einfachen Assembler-Programmen. Die meisten mathematischen Routinen erwarten das Argument im FAC und geben das Ergebnis im FAC aus. Manchmal ist die Verwendung eines Hilfsakkumulators sinnvoll, der sogenannte ARG ($69 und $6E). Es gibt im Prinzip zwei Formate für Fließkommazahlen in unserem Computer: Als FLPT-Format bezeichne ich die Speicherung der Daten im FAC und ARG in 6 Byte, als MFLPT-Format die im normalen Speicherraum, die nur 5 Byte beansprucht.
Damit ergibt sich die Notwendigkeit folgender Routinen:
- Routinen, die Werte als Zahlen, Variable oder mathematische Ausdrücke aus dem Basic-Text lesen, ins FLPT-Format bringen und im FAC ablegen.
- Routinen, die Zahlen aus dem FAC in den normalen Speicher transportieren und dabei die Übersetzung ins MFLPT-Format leisten und Routinen, die den umgekehrten Weg gehen.
- Routinen, die die nötigen mathematischen Operationen an der Zahl ausführen, die im FAC steht und das Ergebnis im FAC ablegen.
- Routinen, die dasselbe wie in 3) ausgedrückt leisten, dazu aber noch weitere Zahlen verwenden, die im normalen Speicherraum im MFLPT-Format vorhanden sind.
Damit beenden wir diesen Teil des Kurses. In der nächsten Ausgabe werden wir das Modul 1 fertig besprechen und uns die Label näher ansehen.
(Heimo Ponath/dm)10 -;****************************** 20 -;* * 30 -;* PROGRAMM 3 / MODUL 1 * 40 -;* Erweiterung der * 50 -;* Interpreterschleife * 60 -;* * 70 -;* Heimo Ponnath HH 1986 * 80 -;* * 90 -;****************************** 100 -; 110 - .ba $5000 120 -; 130 -;------ Labels ---------------- 140 -; 150 - .eq forpnt=$49 ;Variablenzeiger 160 - .eq chrget=$73 ;chrget-Routine 170 - .eq chrgot=$79 ;chrgot-Routine 180 - .eq txtptr=$7a ;chrget-Zeiger 190 -; 200 - .eq igone=$0308;Vektor zum Routinenaufruf 210 -; 220 - .eq error=$a437;Fehlermeldung und READY 230 - .eq newstt=$a7ae;interpreterschleife 240 - .eq gone1=$a7e4;alter Inhalt von igone 250 - .eq intend=$a7e7;Ende interpreterschleife 260 - .eq frmnum=$ad8a;Numerischen Wert einlesen 270 - .eq chkcom=$aefd;Komma ueberlesen 280 - .eq facinx=$b1aa;FAC zu Integer in Y/A 290 - .eq getbytc=$b79b;Byte in X-Register einlesen 300 - .eq fsub=$b850 ;FAC=Mem-FAC 310 - .eq eins=$b9bc ;das ist 1 320 - .eq log=$b9ea ;FAC=log(FAC) 330 - .eq fmult=$ba28;FAC=FAC*Mem 340 - .eq fdiv=$bb0f ;FAC=Mem/FAC 350 - .eq movfm=$bba2;Mem in FAC 360 - .eq movmf=$bbd4;FAC in Speicher 370 - .eq abs=$bc58 ;FAC=abs(FAC) 380 - .eq fcomp=$bc5b;Vergleich FAC mit Mem 390 - .eq sqr=$bf71 ;FAC=sqr(FAC) 400 - .eq polyx=$e059;Polynomauswertung 410 - .eq cos=$e264 ;FAC=cos(FAC) 420 - .eq sin=$e26b ;FAC=sin(FAC) 430 - .eq pihalb=$e2e0;das ist Pi/2 440 - .eq atn=$e30e ;FAC=atn(FAC) 450 -; 460 - .eq polyvar=polytab-4 470 -; 480 -;------ Initialisierung ------- 490 -; 500 -init lda #<(start) ;lsb eigene Routine 510 - sta igone ;in vektor schreiben 520 - lda #>(start) ;msb 530 - sta igone+1 540 - rts 550 -; 560 -;------ Abschalten ------------ 570 -; 580 -aus lda #<(gone1) ;vektor auf 590 - sta igone ;Normalwert 600 - lda #>(gone1) ;zurueckstellen 610 - sta igone+1 620 - rts 630 -; 640 -;-Erweiterte Interpreterschleife- 650 -; 660 -start jsr chrget ;Zeichen holen 670 - cmp #$60 ;Buchstabe? 680 - bcs ende ;Basic-Code 690 - cmp #$41 ;Buchstabe A ? 700 - bcc ende ;Sonderzeichen 710 - sta akku ;Akku sichern 720 - ldx #$00 730 - stx befnr ;Befehlsnr. auf 0 740 -int1 ldy #$00 750 - inc befnr ;Befehlsnr. + 1 760 - lda beftab,x ;Zeichen aus Befehlstabelle 770 - bne int2 ;kein Trennzeichen 780 -; 790 - lda akku ;Zurueck ins 800 -ende jsr chrgot ;normale Basic 810 - jmp intend ;springen 820 -; 830 -;--- Adresse suchen ----------- 840 -; 850 -int2 cmp (txtptr),y ;Vergleich mit Basictext 860 - bne rest ;ungleich 870 - iny ;Basictextindex+1 880 - inx ;Befehltab.-Index+1 890 - lda beftab,x ;naechstes Zeichen 900 - bne int2 ;pruefen 910 - clc 920 - tya ;Befehlsindex um 930 - adc txtptr ;Befehlslaenge 940 - sta txtptr ;erhoehen 950 - bcc lab1 ;Uebertrag? 960 - inc txtptr+1 ;msb erhoehen 970 -lab1 lda befnr ;Befehlsnr. 980 - asl ;verdoppeln 990 - tax ;und als Index in 1000 - lda sprtab,x ;Sprungtabelle 1010 - sta sprung+1 ;lsb Sprung 1020 - lda sprtab1,x ;msb lesen 1030 - sta sprung+2 ;msb 1040 -; 1050 -;-- Selbstmodifizierender Teil -- 1060 -; 1070 -sprung jsr $ffff ;Dummy 1080 -; 1090 -;-- Zurueck zum Interpreter ----- 1100 -; 1110 - jmp ende 1120 -; 1130 -;-restl. Befehlstext ueberlesen-- 1140 -; 1150 -rest inx 1160 - lda beftab,x 1170 - bne rest ;bis Trennzeichen 1180 - inx 1190 - jmp int1 ;naechster Befehl 1200 -; 1210 -; 1220 -;********************************* 1230 -;* * 1240 -;* Programm 3 Modul 2 * 1250 -;* Umrechnung in Bogenmass (BOG) * 1260 -;* * 1270 -;********************************* 1280 -; 1290 -bog lda forpnt ;Variablenzeiger auf Stapel 1300 - pha 1310 - lda forpnt+1 1320 - pha 1330 - jsr chkcom ;Komma pruefen 1340 - jsr frmnum ;Numerischen Ausdruck holen 1350 - lda #<(bogfak) ;Faktor Pi/180 1360 - ldy #>(bogfak) 1370 - jsr fmult ;Multiplikation 1380 - pla ;x/y auf Variable 1390 - tay 1400 - pla 1410 - tax 1420 - jsr movmf ;FAC in Variable 1430 - rts 1440 -; 1450 -; 1460 -;********************************* 1470 -;* * 1480 -;* Programm 3 Modul 3 * 1490 -;* Umrechnung in Gradmass (GRD) * 1500 -;* * 1510 -;********************************* 1520 -; 1530 -grd lda forpnt ;Variablenzeiger auf Stapel 1540 - pha 1550 - lda forpnt+1 1560 - pha 1570 - jsr chkcom ;Komma pruefen 1580 - jsr frmnum ;Numerischen Ausdruck holen 1590 - lda #<(grdfak) ;Faktor 180/Pi 1600 - ldy #>(grdfak) 1610 - jsr fmult ;Multiplikation 1620 - pla ;x/y auf Variable 1630 - tay 1640 - pla 1650 - tax 1660 - jsr movmf ;FAC in Variable 1670 - rts 1680 -; 1690 -; 1700 -;********************************* 1710 -;* * 1720 -;* Programm 3 Modul 4 * 1730 -;* Dekadischer Logarithmus(DLGR) * 1740 -;* * 1750 -;********************************* 1760 -; 1770 -dlog lda forpnt ;Variablenzeiger auf Stapel 1780 - pha 1790 - lda forpnt+1 1800 - pha 1810 - jsr chkcom ;Komma pruefen 1820 - jsr frmnum ;Numerischen Ausdruck holen 1830 - jsr log ;Logarithmieren 1840 - lda #<(logfak) ;Faktor 1/ln10 1850 - ldy #>(logfak) 1860 - jsr fmult ;Multiplikation 1870 - pla ;x/y auf Variable 1880 - tay 1890 - pla 1900 - tax 1910 - jsr movmf ;FAC in Variable 1920 - rts 1930 -; 1940 -; 1950 -;********************************* 1960 -;* * 1970 -;* Programm 3 Modul 5 * 1980 -;* Kotangensfunktion (COT) * 1990 -;* * 2000 -;********************************* 2010 -; 2020 -cot lda forpnt ;Variablenzeiger auf Stapel 2030 - pha 2040 - lda forpnt+1 2050 - pha 2060 - jsr chkcom ;Komma pruefen 2070 - jsr frmnum ;Numerischen Ausdruck holen 2080 - ldx #<(zwsp1) ;und beiseite legen 2090 - ldy #>(zwsp1) 2100 - jsr movmf 2110 - jsr cos ;Cosinus bilden 2120 - ldx #<(zwsp2) ;und sichern 2130 - ldy #>(zwsp2) 2140 - jsr movmf 2150 - lda #<(zwsp1) ;Wert zurueckholen 2160 - ldy #>(zwsp1) 2170 - jsr movfm 2180 - jsr sin ;Sinus bilden 2190 - lda #<(zwsp2) ;Division 2200 - ldy #>(zwsp2) ;FAC=zwsp2/FAC 2210 - jsr fdiv 2220 - pla ;x/y auf Variable 2230 - tay 2240 - pla 2250 - tax 2260 - jsr movmf ;FAC in Variable 2270 - rts 2280 -; 2290 -; 2300 -;********************************* 2310 -;* * 2320 -;* Programm 3 Modul 6 * 2330 -;* Arcuscotangensfunktion (ACOT) * 2340 -;* * 2350 -;********************************* 2360 -; 2370 -acot lda forpnt ;Variablenzeiger auf Stapel 2380 - pha 2390 - lda forpnt+1 2400 - pha 2410 - jsr chkcom ;Komma pruefen 2420 - jsr frmnum ;Numerischen Ausdruck holen 2430 - jsr atn ;Arcustangens bilden 2440 - lda #<(pihalb) ;Zeiger auf Pi/2 2450 - ldy #>(pihalb) 2460 - jsr fsub ;FAC=pihalb-FAC 2470 - pla ;x/y auf Variable 2480 - tay 2490 - pla 2500 - tax 2510 - jsr movmf ;FAC in Variable 2520 - rts 2530 -; 2540 -; 2550 -;********************************* 2560 -;* * 2570 -;* Programm 3 Modul 7 * 2580 -;* Arcussinusfunktion (ARCS) * 2590 -;* * 2600 -;********************************* 2610 -; 2620 -asin lda forpnt ;Variablenzeiger auf Stapel 2630 - pha 2640 - lda forpnt+1 2650 - pha 2660 - lda #$00 ;Flagge auf Null 2670 - sta flag ;setzen 2680 - jsr chkcom ;Komma pruefen 2690 - jsr frmnum ;Numerischen Ausdruck holen 2700 -easin ldx #<(zwsp1) ;und sichern 2710 - ldy #>(zwsp1) 2720 - jsr movmf 2730 - jsr abs ;Absolutwert berechnen 2740 - lda #<(eins) ;Vergleich mit 2750 - ldy #>(eins) ;Fliesskommawert 2760 - jsr fcomp ;von 1 2770 - beq argok ;gleich 1 2780 - rol ;Bit 7 in Carry 2790 - bcs argok ;kleiner 1 2800 - pla ;Stapel leeren 2810 - pla 2820 - ldx #$0e ;Fehlernummer 2830 - jmp error ;Fehler und Ready 2840 -argok lda #<(zwsp1) ;Wert zurueck 2850 - ldy #>(zwsp1) ;in FAC 2860 - jsr movfm 2870 - lda #<(zwsp1) ;Bilden von 2880 - ldy #>(zwsp1) ;x*x 2890 - jsr fmult ;FAC=x^2 2900 - lda #<(eins) ;Bilden von 2910 - ldy #>(eins) ;1-FAC 2920 - jsr fsub ;FAC=1-x^2 2930 - jsr sqr ;FAC=SQR(1-x^2) 2940 - lda #<(zwsp1) ;Bilden von 2950 - ldy #>(zwsp1) ;x/FAC 2960 - jsr fdiv ;FAC=x/SQR(1-x^2) 2970 - jsr atn ;FAC=ASIN! 2980 - lda flag ;Flagge pruefen 2990 - bne retour ;zurueck zu ACOS 3000 - pla ;in Variable 3010 - tay ;schreiben 3020 - pla 3030 - tax 3040 - jsr movmf ;FAC in Variable 3050 -retour rts 3060 -; 3070 -; 3080 -;********************************* 3090 -;* * 3100 -;* Programm 3 Modul 8 * 3110 -;* Arcuscosinusfunktion (ARCC) * 3120 -;* * 3130 -;********************************* 3140 -; 3150 -acos lda forpnt ;Variablenzeiger auf Stapel 3160 - pha 3170 - lda forpnt+1 3180 - pha 3190 - lda #$ff ;Flagge auf 255 3200 - sta flag ;setzen 3210 - jsr chkcom ;Komma pruefen 3220 - jsr frmnum ;Numerischen Ausdruck holen 3230 - jsr easin ;Berechnen des asin 3240 - lda #<(pihalb) ;Bilden der 3250 - ldy #>(pihalb) ;Differenz 3260 - jsr fsub ;FAC=pihalb-asin=acos 3270 - lda #$00 ;Flagge zurueckstellen 3280 - sta flag 3290 - pla ;in Variable 3300 - tay ;schreiben 3310 - pla 3320 - tax 3330 - jsr movmf ;FAC in Variable 3340 - rts 3350 -; 3360 -; 3370 -;********************************* 3380 -;* * 3390 -;* Programm 3 Modul 9 * 3400 -;* Polynomberechnung (POLY) * 3410 -;* * 3420 -;********************************* 3430 -; 3440 -poly lda forpnt ;Variablenzeiger auf Stapel 3450 - pha 3460 - lda forpnt+1 3470 - pha 3480 - jsr chkcom ;Komma pruefen 3490 - jsr frmnum ;Numerischen Ausdruck holen 3500 - ldx #<(zwsp1) ;und sichern 3510 - ldy #>(zwsp1) 3520 - jsr movmf 3530 - jsr chkcom ;Polynomgrad 3540 - jsr frmnum ;naechsteZahlholen 3550 - jsr facinx ;in Integer wandeln in Y/A 3560 - sty polytab ;und ablegen 3570 - iny ;Koeffizientenzahl 3580 -m0 sty flag ;sichern 3590 - clc ;Addieren 3600 - lda m1+1 ;von 5 zur 3610 - adc #$05 ;Ablegeadresse 3620 - sta m1+1 3630 - lda m2+1 3640 - adc #$00 3650 - sta m2+1 3660 - jsr chkcom ;naechster 3670 - jsr frmnum ;Koeffizient 3680 -m1 ldx #<(polyvar);lsb Zieladresse 3690 -m2 ldy #>(polyvar);msb 3700 - jsr movmf ;ablegen 3710 - ldy flag ;Zaehler laden 3720 - dey 3730 - bne m0 ;noch Koeffizienten? 3740 - lda #<(polyvar);restaurieren 3750 - sta m1+1 ;der Zieladresse 3760 - lda #>(polyvar) 3770 - sta m2+1 3780 - lda #<(zwsp1) ;Argument 3790 - ldy #>(zwsp1) ;zurueck 3800 - jsr movfm ;in FAC 3810 - lda #<(polytab);Aufruf 3820 - ldy #>(polytab);der Routine 3830 - jsr polyx ;FAC=POLY(x) 3840 - pla ;in Variable 3850 - tay ;schreiben 3860 - pla 3870 - tax 3880 - jsr movmf ;FAC in Variable 3890 - rts 3900 -; 3910 -; 3920 -;******************************** 3930 -;* * 3940 -;* Programm 3 Tabellenmodul * 3950 -;* Tabellen und Hilfszellen * 3960 -;* * 3970 -;******************************** 3980 -; 3990 -;------ Konstanten ------------ 4000 -; 4010 -bogfak .by$7b,$0e,$fa,$35,$0f;Pi/180 4020 -grdfak .by$86,$65,$2e,$e0,$d2;180/Pi 4030 -logfak .by$7f,$5e,$5b,$d8,$aa;1/ln10 4040 -zwsp1 .by$00,$00,$00,$00,$00;Zwischenspeicher 1 4050 -zwsp2 .by$00,$00,$00,$00,$00;und 2 4060 -;------ Hilfszellen ----------- 4070 -; 4080 -befnr .by$00 ;Befehlsnummer 4090 -akku .by$00 ;Zw'Speicher f. Akku 4100 -flag .by$00 ;Marke fuer ACOS, Zaehler fuer POLY 4110 -; 4120 -;---- Sprungtabelle ------------- 4130 -; 4140 -sprtab .by$e7 4150 -sprtab1 .by$a7 4160 - .wo aus 4170 - .wo bog 4180 - .wo grd 4190 - .wo dlog 4200 - .wo cot 4210 - .wo acot 4220 - .wo asin 4230 - .wo acos 4240 - .wo poly 4250 - .by 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 4260 -; 4270 -;---- Befehlstabelle ------------ 4280 -; 4290 -beftab .tx"aus" 4300 - .by 0 4310 - .tx"bog" 4320 - .by 0 4330 - .tx"grd" 4340 - .by 0 4350 - .tx"dlgr" 4360 - .by 0 4370 - .tx"cot" 4380 - .by 0 4390 - .tx"acot" 4400 - .by 0 4410 - .tx"arcs" 4420 - .by 0 4430 - .tx"arcc" 4440 - .by 0 4450 - .tx"poly" 4460 - .by 0,0 4470 -; 4480 -;Hiernach noch Platz fuer weitere 4490 -;8 Befehlstexte lassen. 4500 -; 4510 - .by 0,0,0,0,0,0,0,0,0,0 4520 - .by 0,0,0,0,0,0,0,0,0,0 4530 - .by 0,0,0,0,0,0,0,0,0,0 4540 - .by 0,0,0,0,0,0,0,0,0,0 4550 - .by 0,0,0,0,0,0,0,0,0,0 4560 - .by 0,0,0,0,0,0,0,0,0,0 4570 -; 4580 -;--- Tabelle fuer Polynome --- 4590 -; 4600 -polytab .by0,0,0,0,0,0,0,0,0,0 4610 - .by 0,0,0,0,0,0,0,0,0,0 4620 - .by 0,0,0,0,0,0,0,0,0,0 4630 - .by 0,0,0,0,0,0,0,0,0,0 4640 - .by 0,0,0,0,0,0,0,0,0,0 4650 - .by 0,0,0,0,0,0,0,0,0,0 4660 - .by 0,0,0,0,0,0,0,0,0,0 4670 - .by 0,0,0,0,0,0,0,0,0,0 4680 -;
PROGRAMM : MODUL 1-10 5000 52FD ----------------------------------- 5000 : A9 16 8D 08 03 A9 50 8D F3 5008 : 09 03 60 A9 E4 8D 08 03 C1 5010 : A9 A7 8D 09 03 60 20 73 AC 5018 : 00 C9 60 B0 19 C9 41 90 31 5020 : 15 8D 20 52 A2 00 8E 1F F1 5028 : 52 A0 00 EE 1F 52 BD 46 B0 5030 : 52 D0 09 AD 20 52 20 79 EA 5038 : 00 4C E7 A7 D1 7A D0 28 D2 5040 : C8 E8 BD 46 52 D0 F5 18 68 5048 : 98 65 7A 85 7A 90 02 E6 E4 5050 : 7B AD 1F 52 0A AA BD 22 E5 5058 : 52 8D 63 50 BD 23 52 8D AD 5060 : 64 50 20 FF FF 4C 36 50 D0 5068 : E8 BD 46 52 D0 FA E8 4C 2C 5070 : 29 50 A5 49 48 A5 4A 48 BF 5078 : 20 FD AE 20 8A AD A9 06 0F 5080 : A0 52 20 28 BA 68 A8 68 B9 5088 : AA 20 D4 BB 60 A5 49 48 D8 5090 : A5 4A 48 20 FD AE 20 8A 5B 5098 : AD A9 0B A0 52 20 28 BA 2D 50A0 : 68 A8 68 AA 20 D4 BB 60 24 50A8 : A5 49 48 A5 4A 48 20 FD 1C 50B0 : AE 20 8A AD 20 EA B9 A9 5A 50B8 : 10 A0 52 20 28 BA 68 A8 FC 50C0 : 68 AA 20 D4 BB 60 A5 49 08 50C8 : 48 A5 4A 48 20 FD AE 20 6B 50D0 : 8A AD A2 15 A0 52 20 D4 43 50D8 : BB 20 64 E2 A2 1A A0 52 3B 50E0 : 20 D4 BB A9 15 A0 52 20 6E 50E8 : A2 BB 20 6B E2 A9 1A A0 02 50F0 : 52 20 0F BB 68 A8 68 AA 50 50F8 : 20 D4 BB 60 A5 49 48 A5 8E 5100 : 4A 48 20 FD AE 20 8A AD A8 5108 : 20 0E E3 A9 E0 A0 E2 20 3C 5110 : 50 B8 68 A8 68 AA 20 D4 F1 5118 : BB 60 A5 49 48 A5 4A 48 01 5120 : A9 00 8D 21 52 20 FD AE CC 5128 : 20 8A AD A2 15 A0 52 20 2D 5130 : D4 BB 20 58 BC A9 BC A0 42 5138 : B9 20 5B BC F0 0A 2A B0 D9 5140 : 07 68 68 A2 0E 4C 37 A4 53 5148 : A9 15 A0 52 20 A2 BB A9 48 5150 : 15 A0 52 20 28 BA A9 BC C6 5158 : A0 B9 20 50 B8 20 71 BF B9 5160 : A9 15 A0 52 20 0F BB 20 B0 5168 : 0E E3 AD 21 52 D0 07 68 90 5170 : A8 68 AA 20 D4 BB 60 A5 F3 5178 : 49 48 A5 4A 48 A9 FF 8D 85 5180 : 21 52 20 FD AE 20 8A AD 04 5188 : 20 2B 51 A9 E0 A0 E2 20 A6 5190 : 50 B8 A9 00 8D 21 52 68 A3 5198 : A8 68 AA 20 D4 BB 60 A5 1B 51A0 : 49 48 A5 4A 48 20 FD AE 9B 51A8 : 20 8A AD A2 15 A0 52 20 AD 51B0 : D4 BB 20 FD AE 20 8A AD 9B 51B8 : 20 AA B1 8C AC 52 C8 8C C5 51C0 : 21 52 18 AD DA 51 69 05 AE 51C8 : 8D DA 51 AD DC 51 69 00 CA 51D0 : 8D DC 51 20 FD AE 20 8A 0F 51D8 : AD A2 A8 A0 52 20 D4 BB 05 51E0 : AC 21 52 88 D0 D9 A9 A8 96 51E8 : 8D DA 51 A9 52 8D DC 51 13 51F0 : A9 15 A0 52 20 A2 BB A9 F0 51F8 : AC A0 52 20 59 E0 68 A8 1D 5200 : 68 AA 20 D4 BB 60 7B 0E 29 5208 : FA 35 0F 86 65 2E E0 D2 22 5210 : 7F 5E 5B D8 AA 00 00 00 5B 5218 : 00 00 00 00 00 00 00 00 19 5220 : 00 00 E7 A7 0B 50 72 50 AD 5228 : 8D 50 A8 50 C6 50 FC 50 95 5230 : 1A 51 77 51 9F 51 00 00 7F 5238 : 00 00 00 00 00 00 00 00 39 5240 : 00 00 00 00 00 00 41 55 F0 5248 : 53 00 42 4F 47 00 47 52 4C 5250 : 44 00 44 4C 47 52 00 43 BD 5258 : 4F 54 00 41 43 4F 54 00 FA 5260 : 41 52 43 53 00 41 52 43 DF 5268 : 43 00 50 4F 4C 59 00 00 39 5270 : 00 00 00 00 00 00 00 00 71 5278 : 00 00 00 00 00 00 00 00 79 5280 : 00 00 00 00 00 00 00 00 81 5288 : 00 00 00 00 00 00 00 00 89 5290 : 00 00 00 00 00 00 00 00 91 5298 : 00 00 00 00 00 00 00 00 99 52A0 : 00 00 00 00 00 00 00 00 A1 52A8 : 00 00 00 00 00 00 00 00 A9 52B0 : 00 00 00 00 00 00 00 00 B1 52B8 : 00 00 00 00 00 00 00 00 B9 52C0 : 00 00 00 00 00 00 00 00 C1 52C8 : 00 00 00 00 00 00 00 00 C9 52D0 : 00 00 00 00 00 00 00 00 D1 52D8 : 00 00 00 00 00 00 00 00 D9 52E0 : 00 00 00 00 00 00 00 00 E1 52E8 : 00 00 00 00 00 00 00 00 E9 52F0 : 00 00 00 00 00 00 00 00 F1 52F8 : 00 00 00 00 4A B4
