Schaltplan des C 64

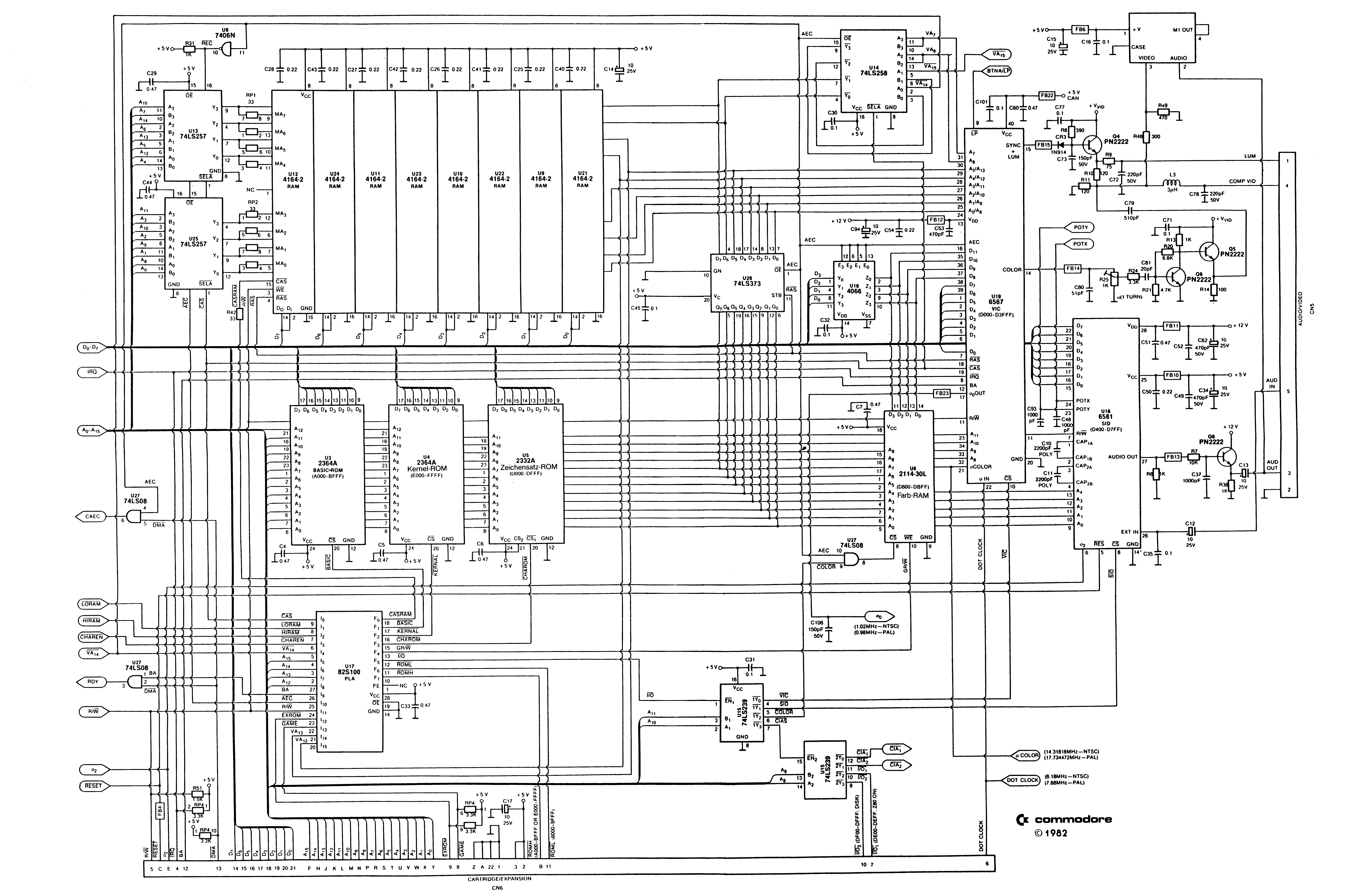

Teil 1 des C 64-Schaltplanes

Die erste Hälfte des C 64-Schaltplanes zum Reparaturkurs in dieser Ausgabe. Diese Seite enthält die Beschaltung der ROMs, des SIDs, des Video-Controllers, der RAM-Bausteine mit Adreßdecodierung sowie die Beschaltung des Expansion- und des User-Ports.

C-64-Schaltplan Teil 1 mit RAM-Bausteinen, ROMs, PLA, VIC 6567, SID 6581 und Videoausgang

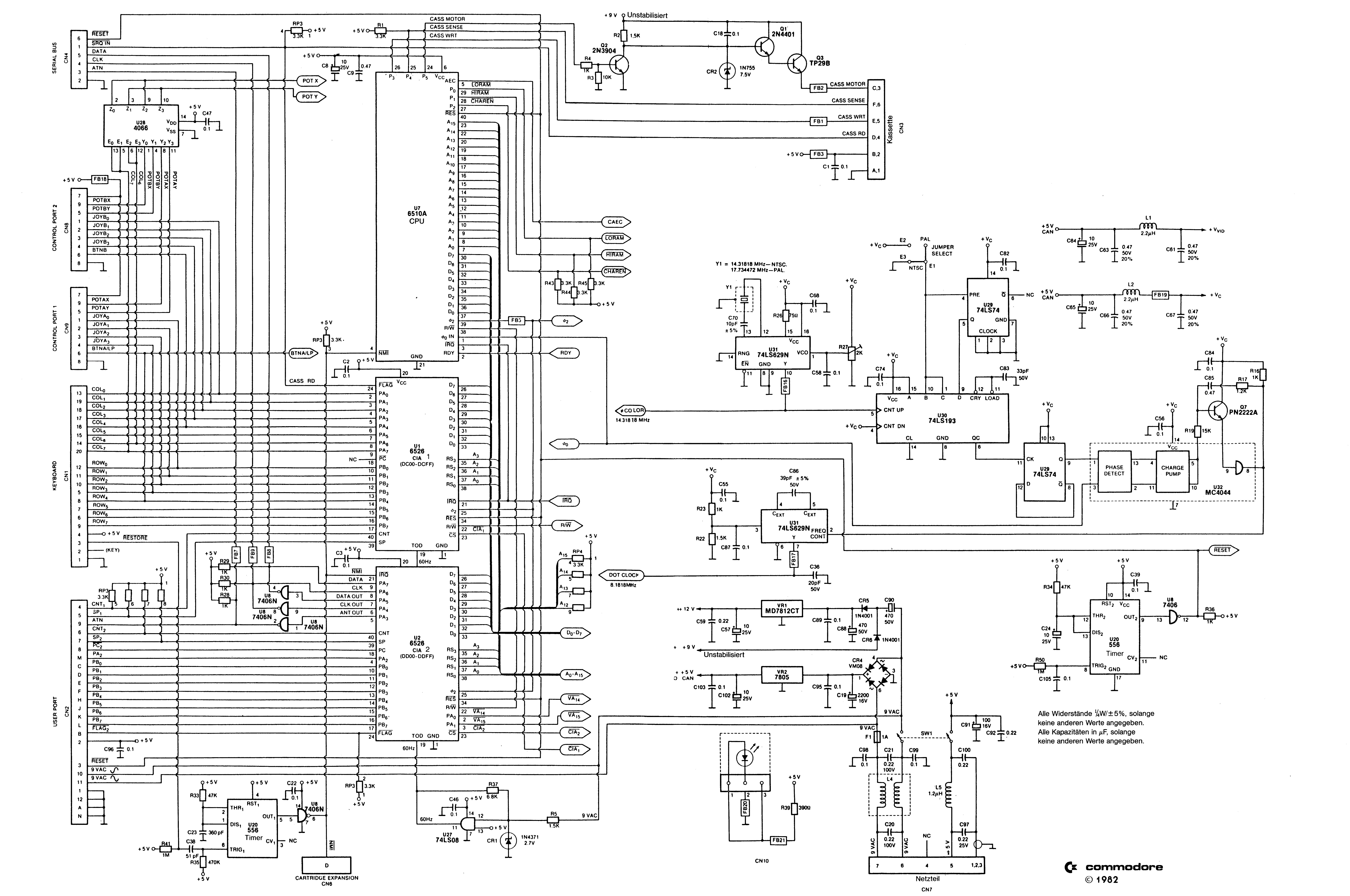

Teil 2 des C 64-Schaltplanes

Dieser Teil des C 64-Schaltplanes beinhaltet die Port-Bausteine (CIA), den Mikroprozessor (CPU), das Netzteil, den Timer und die Belegung der Ports. Bitte betrachten Sie diesen Schaltplan in Verbindung mit dem ersten Teil des Schaltplans als eine Einheit.

C-64-Schaltplan Teil 2 mit 6510-CPU, beiden CIAs, Tastatur, Ports, Kassette, Taktgenerator und Netzteil
