64'er Extra: Datenfernübertragung

Diesmal ist das 64’er-Extra DFÜ-Freunden gewidmet. In der neunten Ausgabe finden Sie Wissenswertes über die RS232-Schnittstelle des C 64. Für die Neulinge in Sachen DFÜ haben wir Telefonnummern von bundesweiten Mailboxen überprüft.

Bedeutung der Abkürzungen:
k — Kommerzielle Box (von Firmen unterhalten etc.)
p — Private oder Clubbox
? — Zuordnung war nicht ohne weiters möglich
PAD — Datex-P-Vermittlungsstelle

Die Angaben zur Parametereinstellung entsprechen dem üblichen Format: Anzahl der Bits, Parität, Anzahl der Stop-Bits:
8N1: 8 Bit, keine Parität (none Parity), 1 Stop-Bit
7E1: 7 Bit, gerade Parität (even Parity), 1 Stop-Bit
7O2: 7 Bit, ungerade Parität (odd Parity), 2 Stop-Bits.

RS232-Schnittstelle des C 64

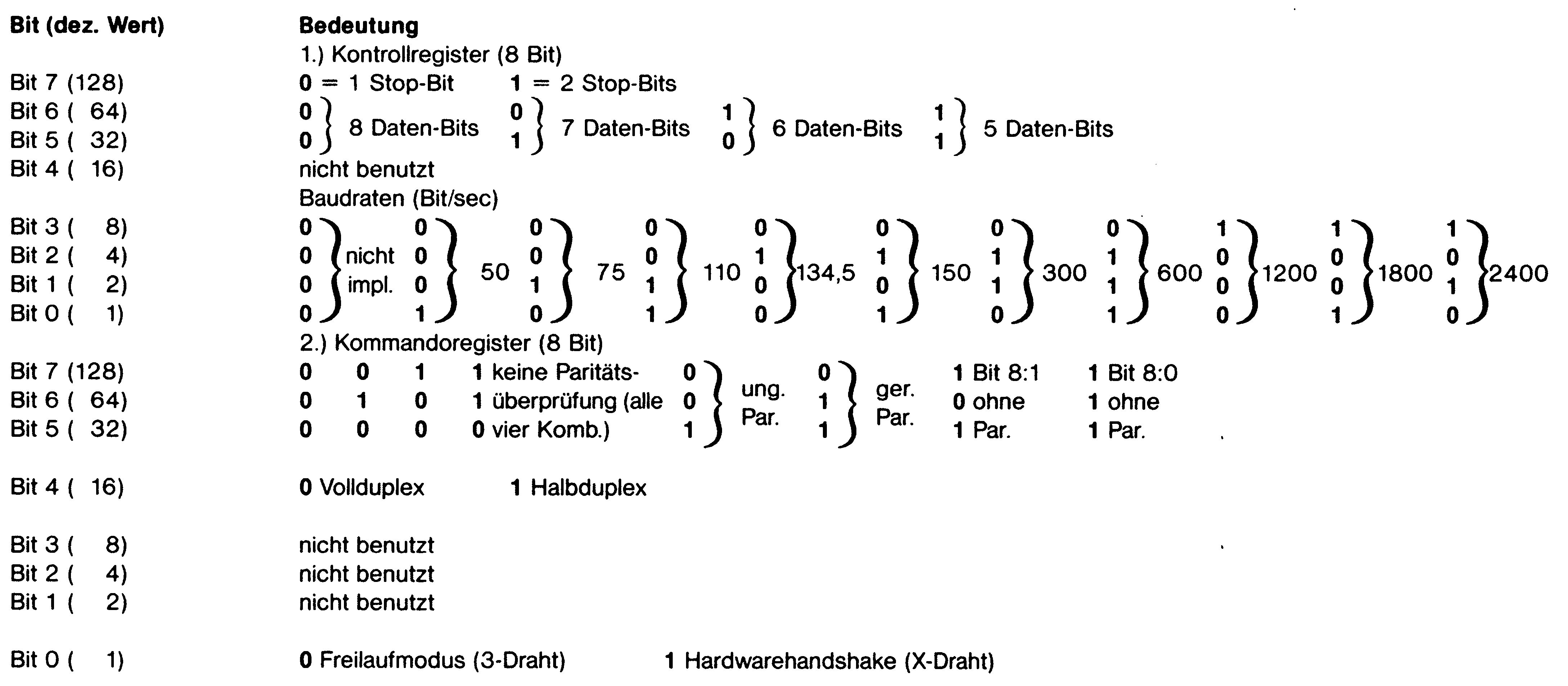

Über die Geräteadresse 2 im OPEN-Befehl kann die RS232-Schnittstelle des C 64 und VC 20 aktiviert werden. Gleichzeitig mit diesem Befehl wird die Übertragungsart eingestellt:
OPEN 2,2,2, CHR$(Kontrollregister) + CHR$(Kommandoregister)

Man sollte beachten, daß der C 64 zwar mit 1200 bit/s senden, aber maximal 600 bit/s empfangen kann. Ursache dafür sind Timing-Probleme. 1200 bit/s Vollduplex können mit den Standard-RS232-Routinen des C 64 nicht erreicht werden.

Alle …2-Signale beziehen sich auf einen Hilfskanal. Etwa auf den 75 bit/s-Kanal bei einer 1200/75 bit/s-Übertragung.

Der C 64 arbeitet am User-Port nur mit TTL-Pegeln (0V oder 5V). Um diese Signale auf die RS232-Norm (-15 …-3V für log. 1 und + 3 … + 15V für log. 0) zu bringen, braucht man eine einfache Interface-Schaltung. Dazu gibt es einen interessanten Baustein, den MAX232 (Spezial Elektronik, München). Ein MAX232 enthält zwei RS232-Treiber und zwei Empfänger.
