Der Hexer — Zusatztastatur für den MSE

Wer schon seitenweise Hex-Code eingetippt hat, weiß wie nervtötend das auf der Schreibmaschinentastatur des C 64 sein kann. Wir stellen Ihnen deshalb eine komfortable Selbstbau-Hex-Tastatur vor.

Als Programmierfan stehen Sie auch häufig vor dem Problem, seitenweise Zahlen eingeben zu müssen, zum Beispiel MSE-Listings. Meist erfolgen die Angaben im Hexadezimalsystem, das die Ziffern 0 bis F umfaßt. Deshalb zeigen wir Ihnen, wie man sich einfach eine Hex-Tastatur selbst bauen kann.

Der Bau dieser Hex-Tastatur dürfte dem geübten Bastler keine Schwierigkeiten bereiten. Dem handwerklich weniger Erfahrenen, können wir in Kürze eine Bezugsadresse für die entsprechende, fertig aufgebaute Tastatur geben.

Das wichtigste Kriterium der Tastatur war die Kompatibilität zu allen existierenden Programmen. Es mußte also eine Hardwarelösung geschaffen werden, die keinen Speicherplatz benötigt.

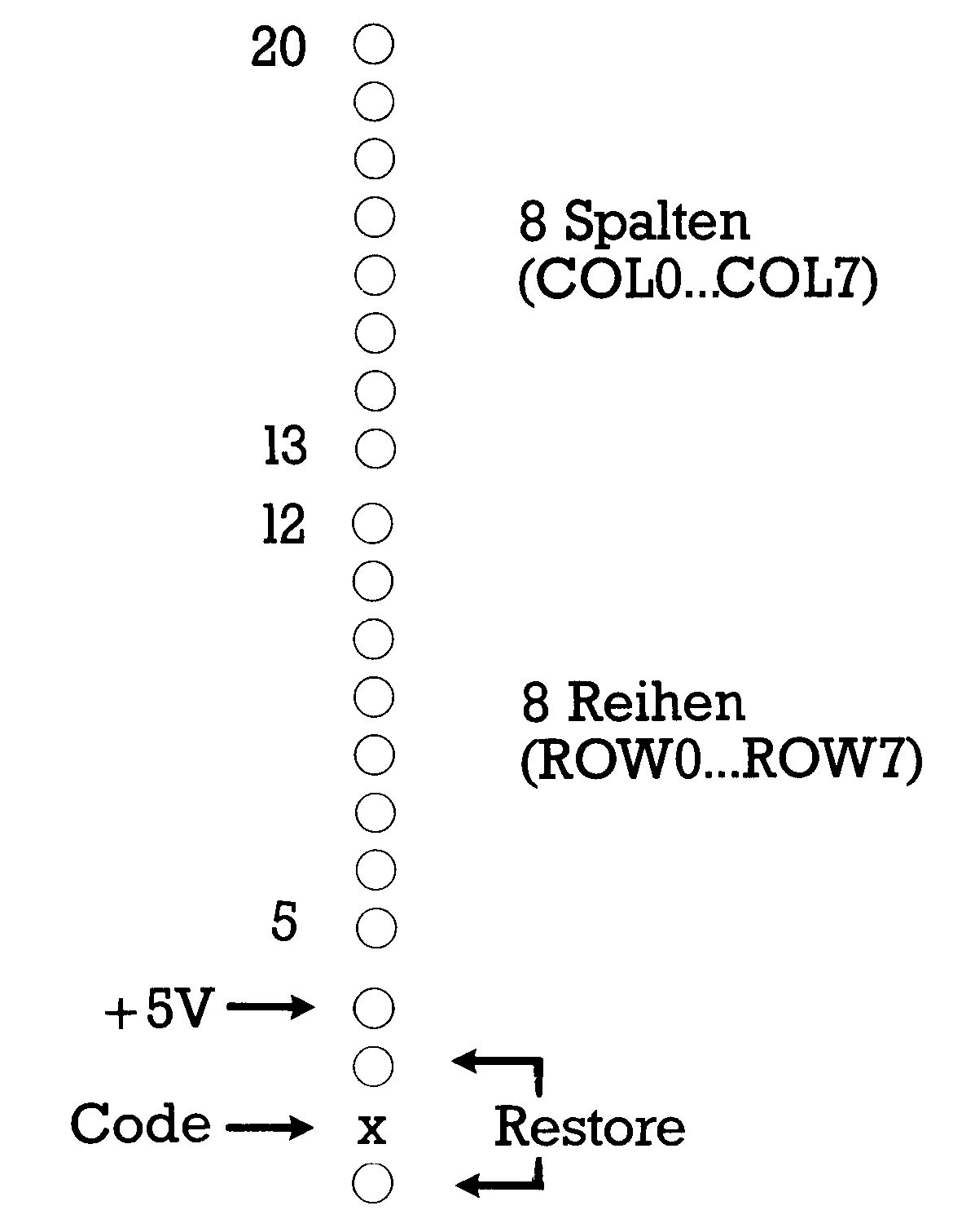

Der Verbindungsstecker zwischen Tastatur und C 64-Platine besitzt 19 Kontakte und eine sogenannte Codierungslücke. Diese Lücke in der Stiftleiste verhindert ein falsches Aufstecken. Die 19 Kontakte lassen sich in drei Gruppen aufteilen (Tabelle 1).

1. Die Kontakte 1 und 3 sind der RESTORE-Taste zugeordnet. Der zweite Kontaktstift fehlt. Die entsprechende Bohrung im Stecker ist verschlossen. Diese Codierung verhindert ein falsches Aufstecken des Tastatursteckers.
2. Die Stifte 5 bis 12 sind an die acht Reihen (Rows) der Tastaturmatrix (Bild 1) angeschlossen.
3. Die Stifte 13 bis 20 geben den logischen Zustand der acht Matrixspalten (Columns) wieder.

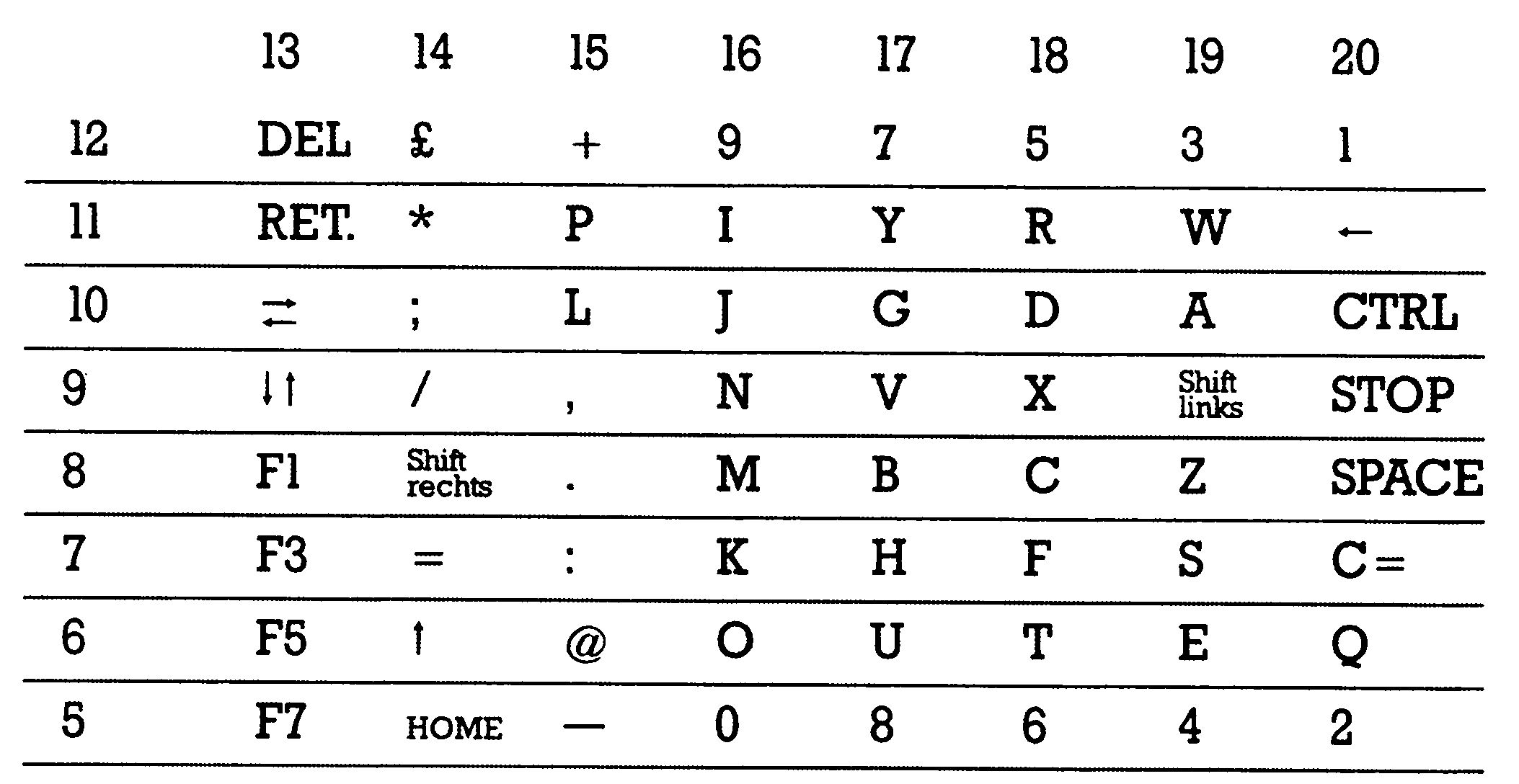

Jede Taste verbindet eine Spalte der Matrix mit einer Reihe der Matrix. Bei acht Reihen und acht Spalten gibt es folglich 8x8 = 64 Möglichkeiten der Verschaltung, die der C 64 vollständig ausnutzt. Bild 1 zeigt, welche Matrixpunkte die einzelnen Tasten einnehmen.

Alle Tastenkontakte sind im Ruhezustand geöffnet und werden durch Tastendruck geschlossen. Will man eine Taste von außen ersetzen, braucht nur die entsprechende Matrixspalte und Reihe über einen Taster miteinander verbunden zu werden.

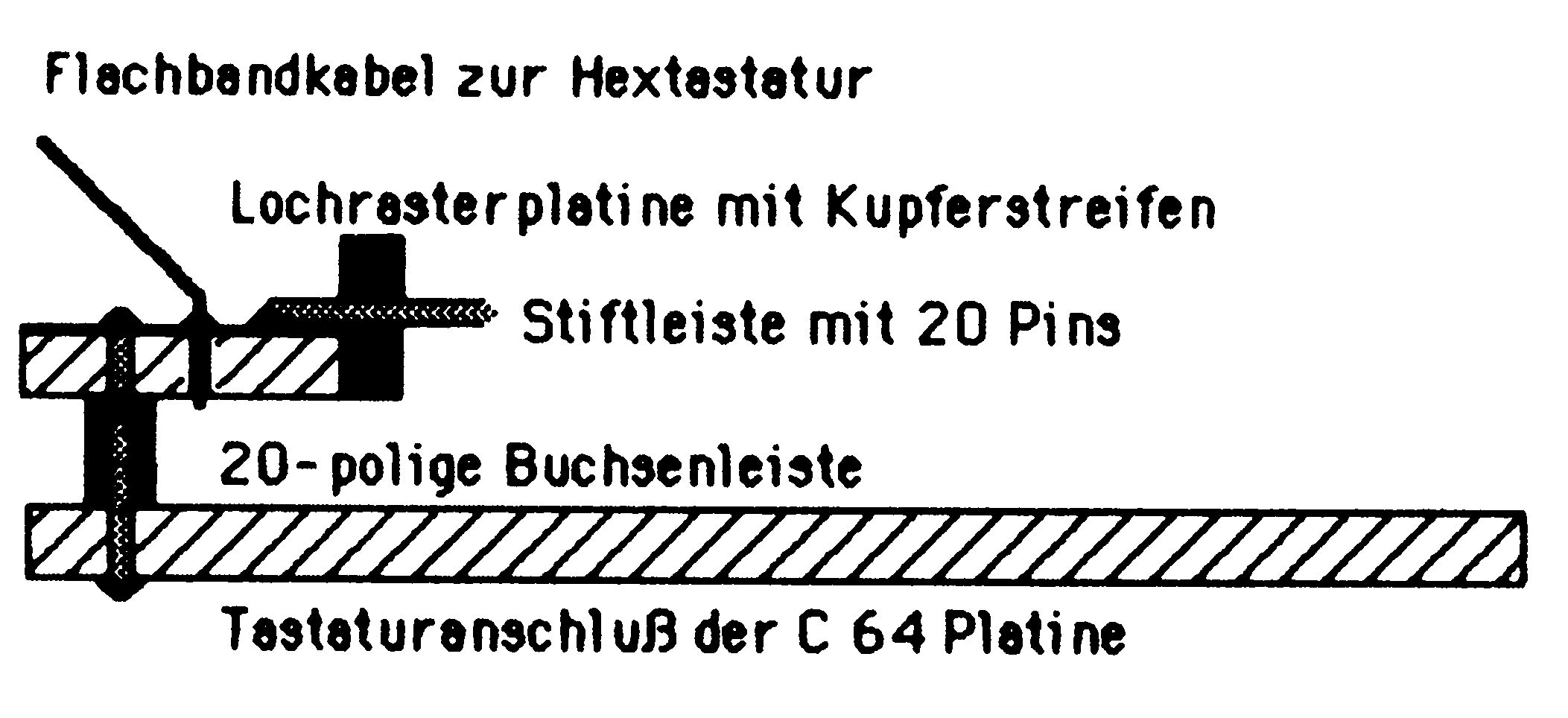

Der Anschluß der Zusatztastatur erfolgt über eine Adapterleiste (Bild 2).

Nach dem Öffnen des C 64 (Garantieverlust!) wird der Tastaturstecker abgezogen und zusammen mit dem Zwischenstück wieder aufgesteckt. Im einzelnen besteht der Adaptersockel aus einem kleinen Stück Lochrasterplatine mit Kupferbahnen im Abstand von 2,54 mm. Diese Platine stellt eine mechanisch feste Verbindung zwischen der Buchsenleiste (2,54 mm Rastermaß) und der Stiftleiste her. Die Buchsenleiste wird dann auf die Stiftkontakte der C 64-Platine gesteckt und der Tastaturstecker auf die Stiftkontakte des Adaptersteckers.

Es muß dann nur noch Stift 2 des Adaptersockels mit einem Seitenschneider abgezwickt und das Flachbandkabel angelötet werden. Das geschieht zwischen den Lötaugen der Buchsenleiste und den Lötstellen der Stifte.

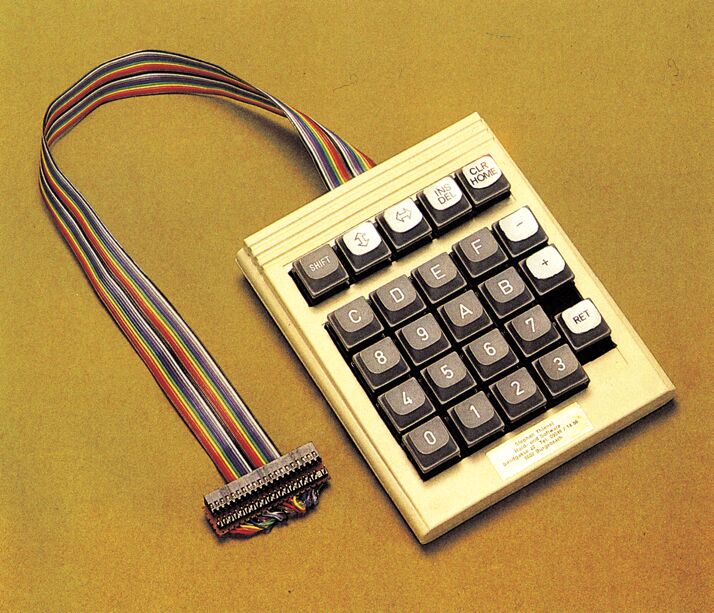

Die Tastatur selbst besteht im wesentlichen aus einer Lochrasterplatine mit 24 Tasten. Bild 3 zeigt unseren Prototyp, bei dem noch einige Tasten »von Hand« beschriftet sind. Es hat sich jedoch eingebürgert, die 16 Hex-Tasten im Quadrat anzuordnen. Die Verschaltung der Tasten erfolgt mit dünnem isolierten Draht. Welche Pins der Stiftleiste des C 64 mit welchen Tasten verbunden werden müssen, entnehmen Sie bitte Bild 1.

Die Verpackung

Der Tastenblock mit der Lochrasterplatine kann in einem Gehäuse eingebaut werden. Man sollte ein Pultgehäuse wählen, so daß das Tastenfeld nach hinten hin ansteigt.

Bevor Sie sich nun auf die Suche nach Tasten machen, ein Tip: Billig kommt man an Tasten, indem man alte Computer-Tastaturen ausschlachtet. Achten Sie dabei aber darauf, daß die Tasten einzeln verwendbar sind und von der Grundplatte gelöst werden können. Die Kosten für neue Tasten mit Lochrasterplatte und Gehäuse dürften etwa 50 Mark betragen. Eine Stückliste finden Sie in Tabelle 2. Häufig findet man sogar schon fertig aufgebaute Tastenblöcke, die man nur noch richtig verschalten muß.
