C 64
Grafische Darstellungen
6/84, S. 82-86

Grafische Darstellung statt Zahlenfriedhof

Übersichtliche Grafik statt endloser Zahlenkolonnen dieses Programm für den Commodore 64 mit Simons Basic kann Tabellen wahlweise als Balken-, Kurven- oder konventionelle Strichdiagramme darstellen. Die laufende Umschattung zwischen den verschiedenen Darstellungsformen ist möglich. Auf Tastendruck kann man sich jederzeit eine Hardcopy des Bildschirminhalts auf einem Epson RX-80-Drucker erstellen lassen.

Bild 1. So übersichtlich erscheint die Darstellung eines Balkendiagramms auf dem Bildschirm

Nach dem Start meldet sich das Programm mit dem Titel »Chart 1 — Programm zur grafischen Zahlendarstellung«. Dieser Titel erscheint etwa drei Sekunden. Durch Drücken der Return- Taste wird vorzeitig zum Hauptmenü gesprungen. Bei der Hauptmenüabfrage akzeptiert das Programm nur Zahlen von 1 bis 4 und den Buchstaben E.

Vom Hauptmenü aus sind alle Funktionen abrufbar

Zunächst zur Funktion 4. Durch diese Funktion wird die letzte im Speicher befindliche Grafik dargestellt. Falls sich auch noch die Werte im Hauptspeicher befinden, kann von dieser Grafik ausgehend das Programm durch Antippen des entsprechenden Buchstabens fortgesetzt werden. Falls die Absolutsumme (MC) Null ist, geht das Programm davon aus, daß keine Werte mehr vorhanden sind und springt in das Hauptmenü zurück.

Die Werteeingabe ist unkompliziert

Bei der Auswahl von Zahlen zwischen 1 und 3 wird zur Werteeingabe übergegangen. Als erstes wird der Titel abgefragt, wobei ein Leerstring nicht akzeptiert wird, da der Titel gegebenenfalls gleichzeitig als Filename verwendet wird. Bei der darauffolgenden Abfrage nach der Mittelwert- und Summenberechnung werden nur Eingaben akzeptiert, deren jeweils am meisten links stehendes Zeichen ein j oder n ist.

Anschließend wird die Anzahl der Werte abgefragt, die zwischen 2 und 20 liegen muß. Bei der jetzt folgenden Werteeeingabe sind alle Zahlen zulässig, die im Wertebereich des Commodore 64 liegen. Nach der Darstellung der Werte in zwei Reihen muß die Sicherheitsabfrage in der gegebenen Weise mit j oder n beantwortet werden. Das Programm bietet jetzt die Möglichkeit, die Wertetabelle auszudrucken und/oder abzuspeichern.

Achtung: Bei der Abspeicherung wird ein eventuell unter diesem Namen existierendes File überschrieben. Die so abgespeicherte Tabelle kann später wieder mit dem SCRLD-Befehl des Simons Basic aufgerufen werden. Nach der Abspeicherung der Tabelle wird der Floppyfehlerkanal abgefragt und gegebenenfalls eine Fehlermeldung ausgegeben.

Anschließend wird in den Grafikmodus umgeschaltet.

Die Werte werden — ausgehend von der »12-Uhr-Stellung« — als »Kuchenstücke« dargestellt. Der Maximalwert (oder die Maximalwerte, falls sie nicht direkt nebeneinanderliegen) werden ausgefüllt. Die Werte werden konzentrisch um den Kuchen ausgegeben, wobei negative Werte rot dargestellt werden und Null-Werte, ebenso wie Werte, die kleiner als 1/75 der Betragssumme MC sind, nicht berücksichtigt werden.

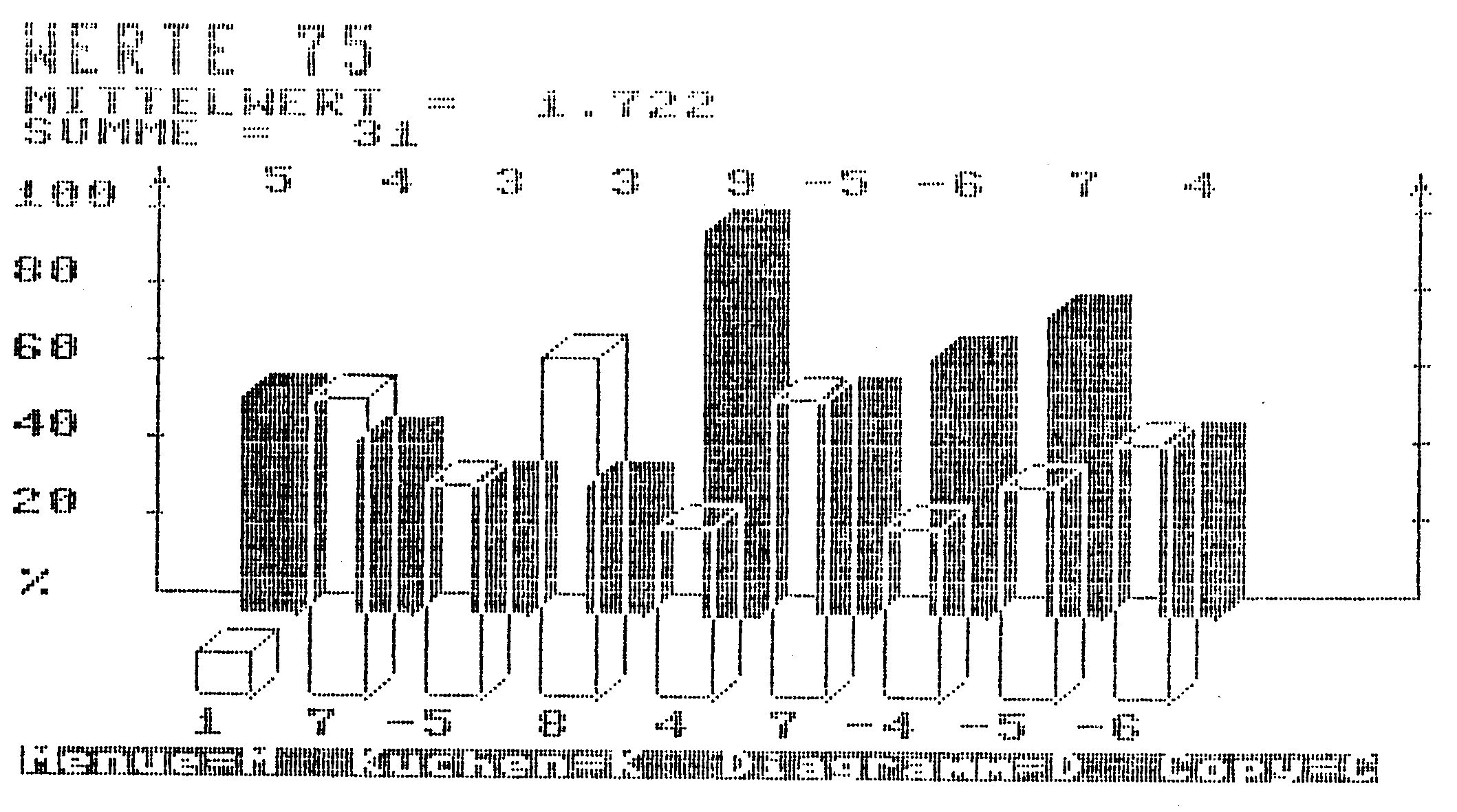

Bild 2. Das Balkendiagramm ist zur vergleichenden Darstellung zweier Wertemengen besonders gut geeignet

Balkendiagramme

Bis zu zehn Werte werden einreihig dargestellt. Bei negativen Werten werden die Balken sowohl über als auch unter der X-Achse angezeigt (negative Werte wieder rot), ansonsten nur oberhalb der X-Achse. Nullwerte werden ohne Bezeichnung als leeres zweidimensionales Rechteck gezeichnet.

Bis zu 20 Werte werden zweireihig hintereinander dargestellt und zwar nur oberhalb der X-Achse. Das Vorzeichen der Werte (positiv oder negativ) wird nur durch die eingeschriebenen Werte kenntlich gemacht, wobei negative Werte wiederum rot erscheinen. Die Reihenfolge der Werte läuft von links vorne nach rechts hinten.

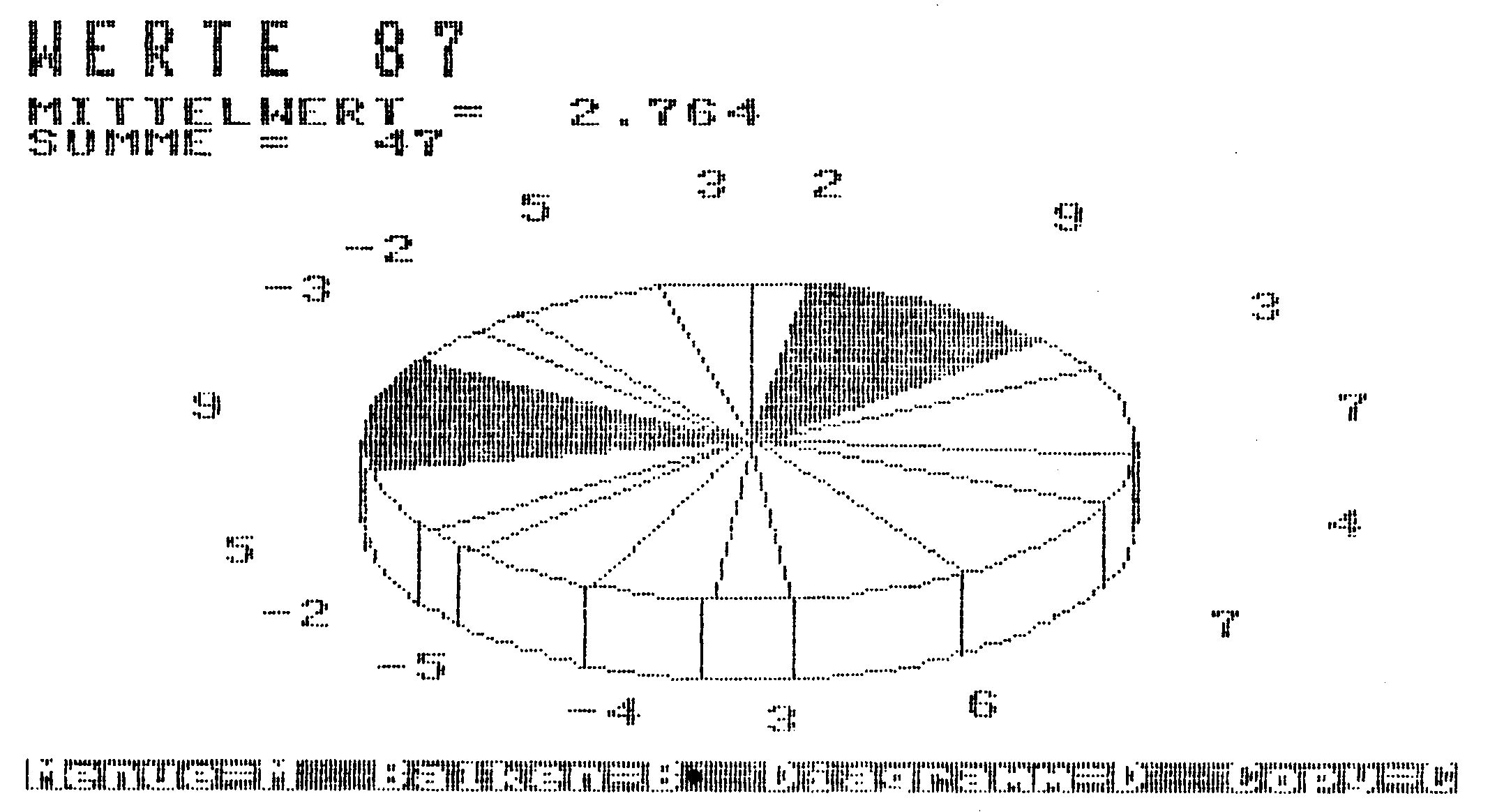

Bild 3. Mit dem Kuchendiagramm lassen sich Größenverhältnisse innerhalb einer Wertemenge sehr übersichtlich und augenfällig darstellen

Strichdiagramm

Nach dem Zeichnen des Koordinatensystems — auch hier wird bei negativen Werte die X-Achse nach oben verschoben — wird der Diagramzug eingezogen. Die Werte werden unterhalb der X-Achse in der üblichen Weise zweireihig eingeschrieben.

Kommandozeile

Durch Betätigen der jeweiligen Taste können die Werte entweder als Kuchen, Balken oder Strichdiagramm dargestellt werden. Ferner kann mit der Taste M zum Hauptmenü zurückgesprungen werden. Außerdem bietet sich noch die Möglichkeit, den Grafikbildschirm ausdrucken zu lassen. Diese Hardcopy-Routine ist auf den Epson RX-80-Drucker abgestimmt und muß bei Verwendung eines anderen Druckers in geeigneter Weise abgeändert werden.

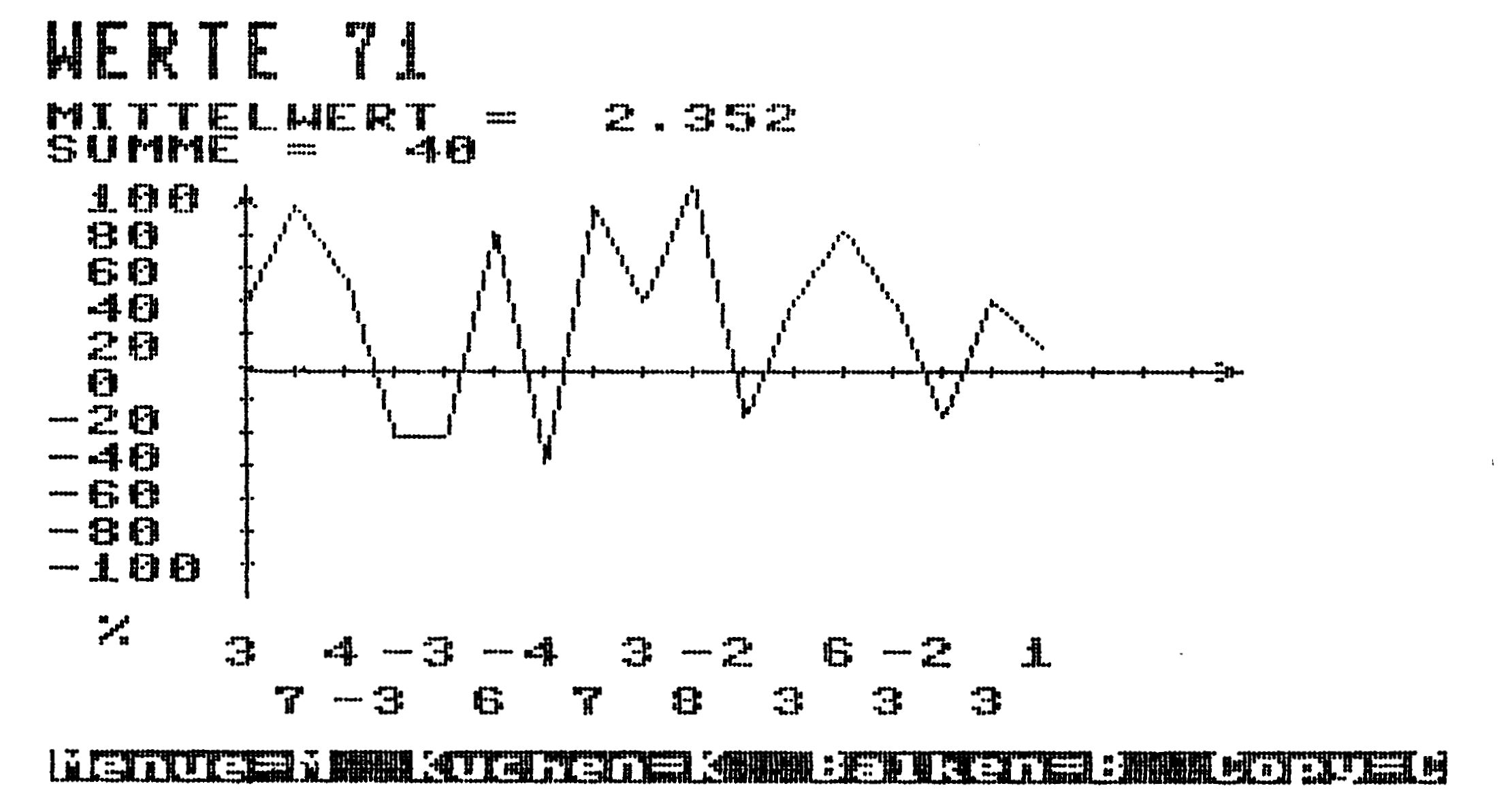

Bild 4. Werteschwankungen lassen sich mit dieser Diagrammform am besten aufzeigen

Farbwahl

Zur Farbwahl muß gesagt werden, daß sie — es wird ja in Hires-Grafik gearbeitet — ein wenig eingeschränkt ist. Die Auswahl muß in folgender Form durchgeführt werden: Hires Vordergrund (VG), Hintergrund (HG) = > Low col VG neu, HG, HG = < col = < Low col VG neu, HG, HG und so weiter.

Dabei wird die neue Vordergrundfarbe bestimmt. Man muß jedoch trotzdem noch aufpassen: Wenn Zeichen verschiedener Farben zu dicht aneinanderkommen oder sich überlagern, so führt das zu Farbvermischungen oder völlig anderen Farben.

Eine Ausführung im weniger problematischen Multi-Modus erwies sich jedoch wegen der Zeichengröße als nicht durchführbar.

Das Programm läuft ohne Änderungen auf dem Commodore 64 mit der Basic-Erweiterung »Simons Basic«, der Floppy 1541 und dem Epson RX-80. Falls die Datasette verwendet werden sollte, muß der SCRSV-Befehl folgendermaßen abgeändert werden SCRSV 2,8,2… → SCRSV 1,1,1.

Ansonsten dürfte das Programm mit kleinen Änderungen auch mit jedem anderen grafikfähigen Drucker laufen.

(Andreas Funk)
Zeile Funktion
75 Farbwahl für Textdaxstellung
80 Dimensiomerung der Feldvariablen
100-460 Hauptmenü
1000-1980 Kuchen
1100-1118 »Urkreis«
1130-1160 Zeichnen des »Kuchengerüstes«
1161 Verzweigung nach 1900
1164-1181 Einschreiben der Werte
1184-1186 Bestimmung des Maximalwertes
1187-1199 Ausfüllen des größten Sektors
1200 Verzweigung nach 1925
1205-1500 Titel, Mittelwert, Summe und Menü
1700-1880 Menüabfrage
1925-1980 Ausfüllen der Maximumvorderfläche
2000-3980 Balkengrafik
2300-2800 Darstellung von höchstens 10 Werten
2310-2318 Titel, Mittelwert,Summe
2320-2410 Koordinatensystem, Prozentzahlen
2622-2670 Einschreiben der Werte
2690 Sprung nach 3800
2800-3540 Darstellung von bis zu 20 Werten
2820-2847 Titel, Mittelwert, Summe
2850-2965 Koordinatensystem mit Prozentangabe
3800-3980 Menüabfrage
4000-4980 Diagramm
4094-4180 Bestimmung des Maximalwertes
4270-4345 Titel, Mittelwert, Summe
4357 Umrechnung der Werte in Koordinaten
4360-4640 Koordinatensystem mit Prozentangaben
4650-4770 Diagrammdarstellung
4780-4850 Einschreibung der Werte (zweireihig)
4900-4980 Menüabfrage
5000-7999 Werteeingabe
5060-5100 Titel
5120-5160 Mittelwert-Summe-Abfrage
5180-5330 Anzahl der Werte (2-20)
5360-5420 Werteeingabe
5500-5620 Wertetabelle
5640-5660 Sicherheitsabfrage
5700 Verzweigung nach 8000
5720-5730 Ausgabe von Mittelwert und Summe
5910-6000 Speicherung der Tabelle
8000-8300 Mittelwert und Summe
8130 Berechnung der Summe der Werte
8180 Mittelwert
8190-8197 Formatierung von Mittelwert und Summe
9000-9050 Fehlerkanal der Floppy
9090-9180 Darstellung der letzten Grafik
9120 Darstellung
9141 Abfrage der Betragssumme
9142-9180 Menüabfrage
Zeilenorientierter Ablaufplan zu »Chart 1«
X(22),A(22),B(22),C(22),F(22) Feldvariable für Zahlenwerte
E$,E Abfrage des DarsteUungsmodus
T$ Titel der Tabelle, SCRSV-Name
M$ Abfrage nach Mittelwert-Summen-Berechnung
A$,A Anzahl der Werte
D Schleifenvariable
W$ Sicherheitsabfrage, ob Werte in Ordnung sind
MB Summe der Werte
MC Summe der Absolutwerte
MW Mittelwert
MAX,YX Maxima der Feldvariablen
V$ Abfrage nach dem Ausdruck der Wertetabelle
S$ Abfrage nach der Speicherung der Wertetabelle Wird unter T$ abgespeichert
AA,BB$,CC,DD Floppy-Fehlerkanal
Z$ Abfrage nach der Weiterführung des Programms
GH Faktor zur Umrechnung der Feldvariablen in darstellbare Größe
Länge des Textstrings beim Diagramm
Schleifenvariable Darstellung der Prozentwerte beim Diagramm
H$ Textstring; unterste Zeile bei der Grafik
S Winkelberechnung beim Kuchen
W1,W2,W3,W4 Winkel bei Kuchen (Bogenmaß)
D1,D2,D3 Winkel beim Kuchen (Bogenmaß)
J,K Koordinaten zur Berechnung der Zahlen beim Kuchen
D$ LEFT$ vom Textstring (Kuchen)
C Konstante für die Negativdarstellung
H1,H2,H3 Laufvariablen beim Balken
F Laufvariablen beim Balken
V Koordinaten (pos.-neg.) beim Balken
P,Q Koordinaten beim Balken
Variablenliste von »Chart 1«
35 rem*******************************
40 rem****   chart 1 ****************
70 rem*******************************
75 poke53280,10:poke53281,12:print"{red}"
80 dimx(22),a(22),b(22),c(22),f(22)
100 print"{clr}"at(12,8)">>> chart 1 <<<"
130 printat(7,11)"programm zur graphischen"
160 printat(11,13)"zahlendarstellung"
170 pause3
220 print"{clr}{rvon}           darstellungsformen           {rvof}"
250 printat(5,5)"kuchengraphik..........1"
280 printat(5,7)"balkengraphik..........2"
310 printat(5,9)"diagramm...............3"
320 printat(5,11)"letzte graphik.........4"
340 printat(5,15)"bitte waehlen sie >>>"
350 printat(5,19)"ende...................e"
370 gete$:ife$=""then370
375 ife$="e"thenprint"{clr}":end
377 ife$="4"thengoto 9100
380 ife$<"1"ore$>"3"then370
400 printat(28,15)e$
430 e=val(e$)
440 pause1
450 gosub5000
460 onegoto1000,2000,4000
1000 rem******************************
1010 rem******    kuchen     *********
1020 rem******************************
1100 i=360/mc:max=-10^38
1110 hires0,14
1111 low col1,14,14
1112 circle160,110,80,40,1
1114 arc160,130,90,270,5,80,40,1
1116 line80,110,80,130,1
1118 line240,110,240,130,1
1120 hi col:s=0:w1=0
1122 ford=1toa:f(d)=int(abs(x(d))+.5):nextd
1130 ford=1toa
1140 s=s+f(d)
1150 w1=((s*i)/180)*~
1152 w3=(((f(d)/2)*i)/180)*~
1155 low col1,14,14
1160 angl160,110,s*i,80,40,1
1161 if(s*i)<270and(s*i)>90thengosub1900
1163 hi col
1164 j=115:k=67
1165 ifa>10thenj=120
1166 ifx(d)<0thenlow col 2,14,14
1167 ifx(d)=0then1180
1168 ifmc/abs(x(d))>75then1180
1169 d$=left$(str$(x(d)),3)
1170 text155-cos((w1-w3)+(~/2))*j,110-sin((w1-w3)+(~/2))*k,d$,1,1,8
1180 ifx(d)<0thenhi col
1181 nextd
1183 w1=0:w2=0:w3=0:s=0
1184 ford=1toa
1185 ifx(d)>maxthenmax=x(d)
1186 nextd
1187 w1=0:w2=0:w3=0:s=0
1188 ford=1toa
1189 s=s+f(d)
1190 low col 1,14,14
1191 w2=((s*i)/180)*~:w3=(((f(d)/2)*i)/180)*~
1193 ifx(d)=maxandx(d)=x(d+1)then1199
1195 ifx(d)=maxthen paint160-cos((w2-w3)+~/2)*20,110-sin((w2-w3)+~/2)*20,1
1198 nextd
1199 hi col
1200 gosub1925
1207 low col11,14,14
1210 text10, 6,"{CTRL-A}"+t$,1,2,12
1215 ifleft$(m$,1)<>"j"then1400
1220 text10,25,"{CTRL-A}mittelwert = "+str$(mw),1,1,8
1230 text10,33,"{CTRL-A}summe = "+str$(mb),1,1,8
1240 hi col
1400 h$=" {rvon}Menue=M  Balken=B  Diagramm=D  Copy=C{rvof}"
1450 low col 13,14,14
1500 text3,190,"{CTRL-B}"+h$,1,1,8
1550 hi col
1700 getz$:ifz$=""then1700
1730 ifz$<>"m"andz$<>"b"andz$<>"d"andz$<>"c"then1700
1760 ifz$="m"thencset0:goto220
1790 ifz$="d"thengoto4000
1820 ifz$="b"thengoto2000
1850 ifz$="c"thencopy:goto1700
1880 end
1900 d1=160-cos(w1+~/2)*80:d2=110-sin(w1+~/2)*40:d3=d2+20
1910 lined1,d2,d1,d3,1
1920 return
1925 i=360/mc:s=0:low col1,14,14
1930 ford=1toa
1931 s=s+f(d)
1932 ifx(d)=maxandx(d)=x(d+1)thenreturn
1933 w2=((s*i)/180)*~:w3=(((f(d)/2)*i)/180)*~:w4=(((s-f(d))*i)/180)*~
1935 ifs*i<90and(s-f(d))*i<90andx(d)=maxthen1968
1938 ifs*i>265and(s-f(d))*i>265andx(d)=maxthen1968
1941 ifs*i<270and(s-f(d))*i>90andx(d)=maxthen1942:else:goto1944
1942 paint160-cos((w2-w3)+~/2)*80,115-sin((w2-w3)+~/2)*40,1:goto1968
1944 ifs*i>93and(s-f(d))*i<90andx(d)=maxthen1945:else:goto1947
1945 paint161-cos(w2+~/2)*80,115-sin(w2+~/2)*40,1:goto1968
1947 ifs*i>=270and(s-f(d))*i<265andx(d)=maxthen1948:else:goto1968
1948 paint159-cos(w4+~/2)*80,115-sin(w4+~/2)*40,1:goto1968
1950 ifs*i>270and(s-f(d))*i<90andx(d)=maxthen1952:else:goto 1968
1952 paint160-cos((w2-w3)+~/2)*80,115-sin((w2-w3)+~/2)*40,1:goto1968
1968 nextd
1970 hi col
1980 return
1990 end
2000 rem******************************
2010 rem*********  balkengraphik *****
2040 rem******************************
2050 y=0:z=0:c=0
2070 ford=1toa
2100 a(d)=x(d)
2130 next
2230 ford=1toa
2240 ifabs(a(d))>ytheny=abs(a(d))
2250 nextd
2252 gh=abs(y)/100
2255 ifmc<>mbanda<=10thenc=50:gh=2*gh
2256 ford=1toa:a(d)=a(d)/gh:nextd
2260 ifa<=10then2300
2290 ifa>10then2800
2300 rem****** max 10 werte **********
2310 hires0,14
2312 low col 15,14,14
2315 text10,5,"{CTRL-A}"+t$,1,2,10
2317 ifleft$(m$,1)="j"thentext10,23,"{CTRL-A}mittelwert = "+str$(mw),1,1,8
2318 ifleft$(m$,1)="j"thentext10,31,"{CTRL-A}summe = "+str$(mb),1,1,8
2319 hi col
2320 line40,160-c,(40+a*26)+10,160-c,1
2322 line(40+a*26)+5,158-c,(40+a*26)+10,160-c,1
2324 line(40+a*26)+5,162-c,(40+a*26)+10,160-c,1
2340 line40,160,40,50,1
2342 line42,55,40,50,1
2344 line38,55,40,50,1
2350 q=0
2360 forf=140-(c*(4/5))to60step((-20)+(.2*c))
2380 line38,f,41,f,1
2390 q=q+20
2395 low col 9,14,14
2400 text 0,f-6,str$(q),1,1,8
2402 hi col
2405 nextf
2410 char10,155,37,1,1
2430 ford=1toa
2432 h1=40+d*26
2435 ifx(d)<0thenlow col2,14,14
2436 ifa(d)<0thenv=110:else:v=110-a(d)
2437 ifmc=mbthenv=160-a(d)
2440 rech1-18,v,14,abs(a(d)),1
2560 lineh1-18,v,h1-12,v-6,1
2570 lineh1-4,160-a(d)-c,h1+2,154-a(d)-c,1
2580 lineh1-4,160-c,h1+2,154-c,1
2590 lineh1+2,v-6,h1-12,v-6,1
2600 lineh1+2,154-a(d)-c,h1+2,154-c,1
2605 ifx(d)=0then2615
2607 ifx(d)<0thenpainth1,108,1
2610 painth1-3,v+1,1
2615 ifx(d)<0thenhi col
2620 next d
2625 t=-1
2626 loop
2628 t=t+2
2630 b(t)=int(x(t)+.5)
2631 b(t+1)=int(x(t+1)+.5)
2632 ifx(t)=0then2635
2634 p=105-a(t)-(a(t))/abs(a(t))*10
2635 ifx(t+1)=0then2637
2636 q=105-a(t+1)-(a(t+1))/abs(a(t+1))*10
2637 ifmb=mcthenp=165:q=174
2638 ifa(t)<0thenlow col 2,14,14
2639 ifx(t)=0then2642
2640 text(40+t*26)-23,p,left$(str$(b(t)),3),1,1,7
2642 exit ift>=a
2645 ifa(t+1)<0thenlow col 2,14,14
2648 ifx(t+1)=0then2655
2650 text(40+(t+1)*26)-23,q,left$(str$(b(t+1)),3),1,1,7
2655 exit if t+1>=a
2660 ifa(t)<0thenhi col
2662 ifa(t+1)<0thenhi col
2670 end loop
2690 goto3800
2800 rem********* max 20 werte ********
2820 hires0,14
2825 low col 1,14,14
2830 text10,03,"{CTRL-A}"+t$,1,2,10
2840 ifleft$(m$,1)="j"thentext10,20,"{CTRL-A}mittelwert = "+str$(mw),1,1,8
2845 ifleft$(m$,1)="j"thentext10,28,"{CTRL-A}summe = "+str$(mb),1,1,8
2847 hi col
2850 line40,150,40,40,1
2860 line315,150,315,40,1
2870 line40,150,315,150,1
2880 line38,45,40,40,1
2890 line42,45,40,40,1
2900 line313,45,315,40,1
2910 line317,45,315,40,1
2915 q=0
2920 forf=130to50step-20
2930 line38,f,41,f,1
2940 line314,f,317,f,1
2945 q=q+20
2947 low col 7,14,14
2950 text0,f-6,str$(q),1,1,8
2955 char10,145,37,1,1
2960 hi col
2965 next
2970 ford=1toa:a(d)=abs(a(d)):nextd
3000 iffrac(a/2)<>0thenb=(int(a/2))+1:else:b=(a/2)
3010 ford=b+1toa
3015 h2=50+(d-b)*25
3020 rech2-16,156-a(d),12,a(d),1
3030 lineh2-15,150,h2-5,150,0
3040 lineh2-16,156-a(d),h2-10,150-a(d),1
3050 lineh2-4,156-a(d),h2+2,150-a(d),1
3060 lineh2-4,156,h2+2,150,1
3070 lineh2+2,150,h2+2,150-a(d),1
3080 lineh2-10,150-a(d),h2+2,150-a(d),1
3090 lineh2-3,150,h2+1,150,0
3092 ifa(d)=0then3340
3095 if(y/a(d))>75then3340
3097 ifx(d)=0then3340
3100 painth2-15,157-a(d),1
3110 painth2-9,155-a(d),1
3120 painth2-3,154,1
3130 ifx(d)<0thenlow col 2,14,14
3140 texth2-20,40,left$(str$(x(d)),3),1,1,8
3330 ifx(d)<0thenhi col
3340 next
3410 ford=1tob
3415 h3=50+d*25
3420 rech3-26,178-a(d),12,a(d),2
3440 lineh3-26,178-a(d),h3-20,172-a(d),2
3450 lineh3-14,178-a(d),h3-8,172-a(d),2
3460 lineh3-14,178,h3-8,172,2
3470 lineh3-8,172,h3-8,172-a(d),2
3480 lineh3-20,172-a(d),h3-8,172-a(d),2
3500 ifx(d)<0thenlow col 2,14,14
3510 texth3-35,181,left$(str$(x(d)),3),1,1,8
3520 ifx(d)<0thenhi col
3540 next
3800 h$=" {rvon}Menue=M  Kuchen=K  Diagramm=D  Copy=C{rvof}"
3810 low col11,14,14
3820 text3,191,"{CTRL-B}"+h$,1,1,8
3830 hi col
3900 getz$:ifz$=""then3900
3930 ifz$<>"m"andz$<>"k"andz$<>"d"andz$<>"c"then3900
3940 ifz$="m"thencset0:goto220
3950 ifz$="d"thengoto4000
3960 ifz$="k"thengoto1000
3970 ifz$="c"thencopy:goto3900
3980 end
4000 rem ****************************
4030 rem ******* diagramm ***********
4060 rem ****************************
4090 y=0
4120 ford=1toa
4150 ifabs(x(d))>ytheny=abs(x(d))
4180 next
4210 gh=y/90
4270 hires1,14
4280 low col11,14,14
4300 text10,10,"{CTRL-A}"+t$,1,2,10
4330 ifleft$(m$,1)="j"thentext10,30,"{CTRL-A}mittelwert = "+str$(mw),1,1,8
4340 ifleft$(m$,1)="j"thentext10,38,"{CTRL-A}summe = "+str$(mb),1,1,8
4345 hi col
4350 ifmb<>mcthenc=55:gh=gh*2
4357 ford=1toa:c(d)=x(d)/gh:nextd
4360 line50,150,50,50,1
4365 fori=142to54step-8:line49,i,51,i,1:nexti
4380 line48,55,50,50,1:line52,55,50,50,1
4390 fori=60to240step 10:linei,149-c,i,151-c,1:nexti
4420 line50,150-c,250,150-c,1
4440 line245,148-c,250,150-c,1:line245,152-c,250,150-c,1
4450 fori=20to100step20
4452 low col 9,14,14
4455 ifmb<>mcthen4470
4459 z=0
4460 fori=135to55step-20:z=z+20:text10,i,str$(z),1,1,8:nexti:char20,150,37,1,1
4465 goto4640
4470 z=-120
4480 fori=140to45step-9:z=z+20:text10,i,str$(z),1,1,8:nexti:char20,155,37,1,1
4640 hi col
4650 ford=1toa-1
4660 line(50+d*10)-10,150-c(d)-c,(50+d*10),150-c(d+1)-c,1
4770 next
4780 d=-1
4790 ifmc<>mbthenll=2:else:ll=3
4800 loop
4805 low col3,14,14
4810 d=d+2
4815 ifx(d)<0thenlow col2,14,14
4820 text27+d*10,160,left$(str$(x(d)),ll),1,1,8
4822 ifx(d)<0thenhi col
4824 exit if d>=a
4826 low col3,14,14
4828 ifx(d+1)<0thenlow col 2,14,14
4830 text27+(d+1)*10,172,left$(str$(x(d+1)),ll),1,1,8
4832 ifx(d+1)<0thenhi col
4834 exit if d+1>=a
4840 hi col
4850 end loop
4900 h$=" {rvon}Menue=M  Kuchen=K  Balken=B  Copy=C{rvof}"
4902 low col 6,14,14
4905 text3,188,"{CTRL-B}"+h$,1,1,8
4907 hi col
4910 getz$:ifz$=""then4910
4930 ifz$<>"m"andz$<>"k"andz$<>"b"andz$<>"c"then4910
4940 ifz$="m"thencset0:goto220
4950 ifz$="b"thengoto2000
4960 ifz$="k"thengoto1000
4970 ifz$="c"thencopy:goto4910
4980 end
5000 rem*******************************
5010 rem*****  werteeingabe    ********
5020 rem*******************************
5030 print"{clr}{rvon}        werteeingabe                    {rvof}"
5060 printat(5,5)"titel der tabelle"
5090 input"{up}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}";t$
5100 ift$=""then5030
5120 printat(5,8)"mittelwert und summe"
5150 input"{up}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}";m$
5160 ifleft$(m$,1)<>"j"andleft$(m$,1)<>"n"then5120
5180 printat(5,11)"anzahl der werte"
5210 input"{up}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}";a$
5240 a=val(a$)
5270 ifa<2ora>20thenprintat(6,13)"maximal 20 werte":goto5180
5330 ford=1toa:x(d)=100*x(d):x(d)=int(x(d)):x(d)=x(d)/100
5360 printat(5,17)"wert";d;"   ="
5390 input"{up}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}";x(d)
5420 nextd
5500 print"{clr}{rvon}        wertetabelle                    {rvof}"
5530 printat(5,3)t$
5550 print"{down}"
5560 ford=1toastep2:x(d)=100*x(d):x(d)=int(x(d)):x(d)=x(d)/100
5570 x(d+1)=100*x(d+1):x(d+1)=int(x(d+1)):x(d+1)=x(d+1)/100
5590 print" wert"(d)"="left$(str$(x(d)),7)
5600 print"                   {up} wert"(d+1)"="left$(str$(x(d+1)),7)
5620 next
5640 printat(6,17)"werte in ordnung ?"
5650 getw$:ifw$=""then5650
5652 ifleft$(w$,1)<>"j"andleft$(w$,1)<>"n"then5640
5655 printat(26,17)w$
5660 ifleft$(w$,1)="n"thenprintat(6,17)"                        ":goto5330
5700 goto8000
5720 printat(6,19)"mittelwert = ";mw
5730 printat(6,20)"summe = ";mb
5800 printat(6,22)"wertetabelle ausdrucken"
5830 input"{up}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}";v$
5860 ifleft$(v$,1)<>"j"andleft$(v$,1)<>"n"then5800
5880 ifleft$(v$,1)="j"thenhrdcpy
5900 ifleft$(v$,1)="n"then5910
5910 printat(6,23)"wertetabelle speichern"
5930 input"{up}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}{rght}";s$
5960 ifleft$(s$,1)<>"j"andleft$(s$,1)<>"n"then5910
5980 ifleft$(s$,1)="j"thenscrsv2,8,2,"@:"+t$+",s,w":gosub9000:return
6000 ifleft$(s$,1)="n"thenreturn
7999 end
8000 rem******************************
8030 rem**** summe und mittelwert  ***
8060 rem******************************
8120 mb=0
8125 ford=1toa:mc=mc+abs(x(d)):next
8130 ford=1toa:mb=mb+(x(d)):next
8180 mw=mb/a
8190 mw=mw*1000:mw=int(mw):mw=mw/1000
8195 mb=mb*1000:mb=int(mb):mb=mb/1000
8197 mc=mc*1000:mc=int(mc):mc=mc/1000
8200 ifm$="n"then5800
8210 goto5720
8300 end
9000 rem **** fehlerkanal ***********
9010 open15,8,15
9020 input#15,aa,bb$,cc,dd
9025 ifbb=0thenclose15:return
9030 print"{clr}";aa,bb$,cc,dd
9040 geta$:ifa$=""then9040
9045 close15
9050 return
9090 rem ***************************
9100 rem *** letzte graphik ********
9110 rem ***************************
9120 cset 2
9140 getz$:ifz$=""then9140
9141 ifmc=0then9160
9142 ifz$<>"m"andz$<>"b"andz$<>"d"andz$<>"c"andz$<>"k"then9140
9144 ifz$="m"thencset0:goto220
9146 ifz$="d"thengoto4000
9148 ifz$="b"thengoto2000
9150 ifz$="k"thengoto1000
9152 ifz$="c"thencopy:goto9140
9160 cset0:goto220
9180 end
Listing für die grafische Darstellung von Zahlen
PDF Diesen Artikel als PDF herunterladen
Mastodon Diesen Artikel auf Mastodon teilen
← Vorheriger ArtikelNächster Artikel →
