Ein eigentlich unmögliches Programm

Der Drucker VC 1526 ist entgegen allen Behauptungen doch grafikfähig! Es ist nur nicht so einfach wie bei anderen Matrix-Druckern, eine hübsche Grafik zu erzeugen. Das hier vorgesteifte Programm bietet die Möglichkeit, mit dem Commodore 64 erzeugte Grafiken als Hardcopy auszudrucken. Es läuft in Verbindung mit einem VC 1526-Drucker, der jedoch noch nicht mit den neuen ROMs bestückt sein darf.

Der VC 1526 bietet die Möglichkeit, ein vom Benutzer definierbares Zeichen pro Zeile auszudrucken. Zusätzlich ist ein Wagenrücklauf ohne Zeilenvorschub vorhanden. Das ist alles, reicht aber schon vollkommen aus.

Der Algorithmus besteht darin, die hochauflösende Grafik in 40 x 25 = 1000 Blöcke zu je 8 x 8 = 64 Punkte zu zerlegen und in eine für den Drucker verständliche Form umzuwandeln.

Beim Druck geschieht nun folgendes: Ein 64 Punkteblock (= 8 Byte) wird als selbstdefiniertes Zeichen an den Drucker gesendet, gedruckt und schließlich ein Wagenrücklauf ohne Zeilenvorschub erzwungen, damit das Zeichen auch auf dem Papier erscheint. Da der Druckkopf dabei an den Zeilenbeginn zurückfährt, muß er anschließend durch eine Folge von Leerschritten auf die der alten Druckposition folgende Spalte gesetzt werden. Sodann wiederholt sich der Vorgang.

Bei der Programmierung sind noch einige Features zur Geschwindigkeitsoptimierung hinzugekommen. Diese brauchen hier jedoch nicht weiter erläutert werden; wer will, kann sich aber schriftlich an mich wenden.

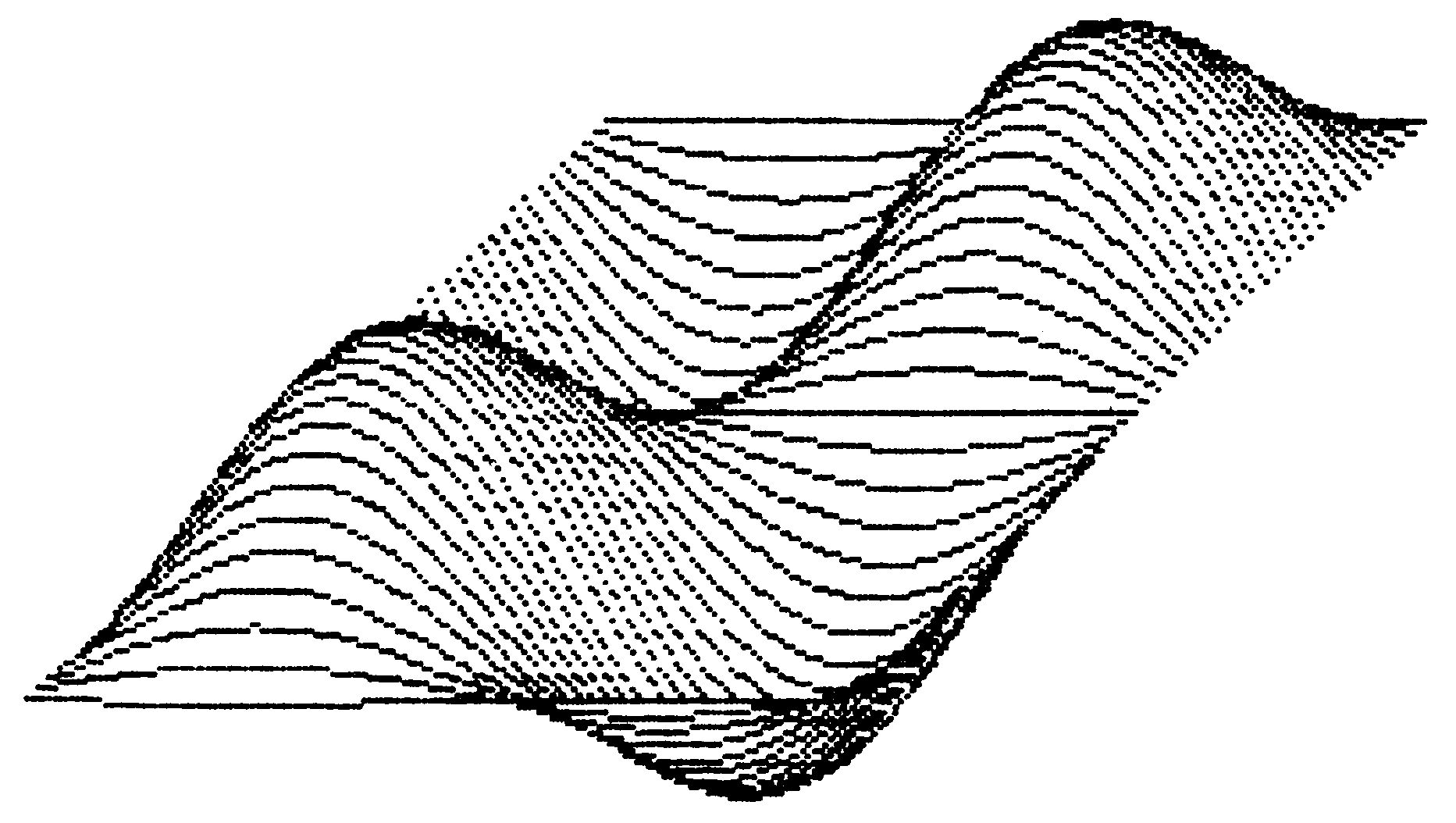

Ein Basic-Programm würde übrigens etwa 2 bis 5 Stunden für eine Hardcopy benötigen, das Maschinenprogramm braucht nur 2 bis 5 Minuten. Damit ist der VC 1526 genauso schnell wie ein GP 100 VC, nur mit dem Unterschied, daß er genauer ist (siehe die Hardcopy-Beispiele).

Hinweise zum Maschinenprogramm:

Die Dateien # 125, # 126 und # 127 werden auf dem Drucker eröffnet.
Es können nur Grafiken ausgegeben werden, die nicht vom ROM oder vom I/O-Bereich überdeckt werden, was zum Beispiel bei Simons Basic der Fall ist.
Die Speicherzellen 07H, FBH — 10FH werden verändert.

Hinweise zur Implementierung:

Das Basic-Programm eingeben, abspeichern und dann laufen lassen.
Die restlichen Angaben werden vom Benutzer erfragt.
Für verschiedene Speicherkonfigurationen können verschiedene Hardcopy-Unterprogramme angelegt werden.
Das Hardcopy-Unterprogramm wird mit:
»LOAD "HC1526/xxxx/yy",8,1« beziehungsweise mit »LOAD ”HC1526/xxxx/yy”, 1,1«
geladen und mit »SYS xxxxx« gestartet. Der Drucker muß dabei bereits eingeschaltet sein.

(Stefan Tramm)

10 rem*********************************
20 rem*  hardcopy fuer vc-1525  v1.0  *
30 rem*                               *
40 rem*  by stefan tramm              *
50 rem*     bosdorf 45                *
60 rem*     2724 hellwege             *
70 rem*********************************
75 poke53280,6:poke53281,6:print"{lblu}":rem farben setzen(blau,blau,hellblau)
80 print"{clr}{rvon}         hardcopy fuer vc-1526          {rvof}"
100 print"startadresse des ml-programms  49152";:input"{left}{left}{left}{left}{left}{left}{left}";ad
110 print"{down}startadresse der hires-grafik  8192";:input"{left}{left}{left}{left}{left}{left}";hi
120 h=hi/4096:hi=int(hi/4096)
130 ifhi<>horhi<1orhi>14thenprint"das kann keine richtig angabe sein!":goto110
140 print"{down}tabulator des druckbildes (0..40)   0";:input"{left}{left}{left}";ta
150 ifta>40orta<0thenprint"denk doch mal nach!":goto140
160 print"{down}auf cassette(1) o. floppy(8) saven  8";:input"{left}{left}{left}";ge
170 ifge<>1andge<>8thenprint"{up}{up}{up}":goto160
180 print"{down}bitte warten, ich hab zu tun ..."
200 :
510 fora=0to341
520 readb:c=c+b
530 pokead+a,b
540 next
550 ifc<>45897thenprint"{down}{down}{rvon}programmfehler!!{rvon}":end
560 :
600 rem hires startadresse
610 pokead+91,hi*16:pokead+297,hi*16+32
620 rem tabellen-zeiger
630 t=ad+334:th=int(t/256):tl=t-th*256
640 pokead+115,tl:pokead+116,th
650 pokead+129,tl:pokead+130,th
660 rem tabulator
670 pokead+83,ta:pokead+274,ta+40:pokead+278,ta
680 :
700 rem abspeichern
710 n$=chr$(34)+"hc1526/"+mid$(str$(ad),2)+"/"+mid$(str$(ta),2)+chr$(34)
720 ah=int(ad/256):al=ad-ah*256:eh=int((ad+343)-256):el=ad+343-eh*256
725 print"{blu}";:rem dunkelblau = hintergrund
730 print"pO43,"al":pO45,"el":pO46,"eh":clr"
735 print"{down}{down}sA"n$","ge",1"
740 print"{down}{down}{down}pO43,"peek(43)":pO44,"peek(44)":pO45,"peek(45)":pO46,"peek(46);
750 print":run770"
760 print"{up}{up}{up}{up}{up}{up}{up}{up}";:poke631,13:poke632,13:poke633,13:poke198,3:rem 3*'return'
765 end:rem kontrolle an tastaturpuffer
770 print"{lblu}":rem hellblau
775 print"{up}{up}{up}{up}{up}{up}{up}{up}{up}{rvon} es ist geschafft!! {rvof}"
780 poke198,0:end
790 :
999 data 169,127,162,004
1000 data160,006,032,186,255,162,000,032,189,255,032,192,255,169,126,162
1001 data004,160,005,032,186,255,162,000,032,189,255,032,192,255,169,125
1002 data162,004,160,000,032,186,255,162,000,032,189,255,032,192,255,162
1003 data127,032,201,255,169,020,032,210,255,169,013,032,210,255,032,204
1004 data255,162,125,032,201,255,169,013,032,210,255,032,204,255,169,000
1005 data133,254,169,000,133,251,169,032,133,252,169,000,133,253,162,007
1006 data169,000,157,008,001,202,016,250,162,000,160,000,177,251,061,195
1007 data194,240,020,169,128,133,253,138,072,073,007,170,185,195,194,029
1008 data008,001,157,008,001,104,170,200,192,008,048,224,160,000,232,224
1009 data008,048,217,138,024,101,251,133,251,144,002,230,252,165,253,208,018
1010 data162,125,032,201,255,169,032,032,210,255,032,204,255,024,144,088
1011 data048,167,162,008,202,048,068,189,008,001,221,000,001,240,245,162
1012 data007,189,008,001,157,000,001,202,016,247,162,125,032,201,255,169
1013 data141,032,210,255,166,254,240,008,169,032,032,210,255,202,016,246
1014 data032,204,255,162,126,032,201,255,162,007,189,008,001,032,210,255
1015 data202,016,247,169,013,032,210,255,032,204,255,162,125,032,201,255
1016 data169,254,032,210,255,032,204,255,230,254,165,254,201,040,048,017
1017 data169,000,133,254,162,125,032,201,255,169,013,032,210,255,032,204
1018 data255,165,252,201,064,048,137,162,127,032,201,255,169,034,032,210
1019 data255,169,013,032,210,255,032,204,255,162,125,032,195,255,162,126,032
1020 data195,255,162,127,032,195,255,096,128,064,032,016,008,004,002,001

Listing zu »Hardcopy für VC 1526«
